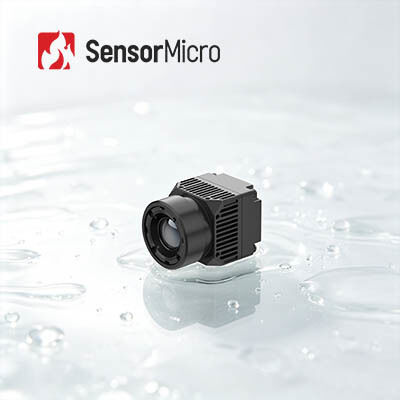

Tıbbi termal görüntü taraması için 640x512 çözünürlük ve 8μm piksel pitch ile LWIR soğutulmamış termal modül

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Menşe yeri Çin
Marka adı SensorMicro
Sertifika RoHS2.0; Reach
Model numarası iHA608W
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 Güç Tüketimi 0,6 W
Spektral Aralık 8~14μm Piksel Aralığı 8μm
Tipik NETD ≤30mK Kare Hızı 25 Hz
Vurgulamak

Tıbbi LWIR Soğutulmamış Isı Modülü

,

Soğutulmamış Termal Modül 384x288

,

17um Termal Görüntü Kamerası Modülü
Mesaj bırakın
Ürün Açıklaması
Tıbbi Termal Görüntü Taraması İçin LWIR Soğutmasız Termal Modül 640x512 8μm
Tıbbi Termal Görüntü Taraması İçin LWIR Soğutmasız Termal Modül 640x512 8 μm
Ürün Açıklaması
Tıbbi sıcaklık ölçümü için yüksek performanslı soğutmasız kızılötesi kamera çekirdeği mi arıyorsunuz? iHA608W, ±0,5 derece ölçüm hassasiyeti ile temassız vücut sıcaklığı ölçümü için özel olarak üretilmiş ApexCore 640×512 8μm kızılötesi dedektörden yararlanır. Özel tıbbi görüntü işleme algoritmaları, ince taneli termal görseller sunar, sıcaklık dağılımını hassas bir şekilde haritalandırır ve kararlı sıcaklık ölçüm verileri çıkarır. 8 μm piksel boyutu, genel boyutları ve ağırlığı azaltır. Type-C video ve USB2.0 iletişim bağlantı noktaları ile donatılmış termal çekirdek, sorunsuz entegrasyonu destekler. Yaygın kullanım alanları arasında tıbbi teşhis ekipmanları, halka açık alan sağlık tarama istasyonları ve çiftlik hayvanı vücut sıcaklığı denetimi yer alır.
Ana Özellikler
  • Yüksek Hassasiyetli Sıcaklık Ölçümü ve Canlı Termal Görüntüleme
    • Temassız insan sıcaklığı tespiti için özel olarak tasarlanmıştır, ±0,5°C'ye varan doğruluk
    • Net termal görüntüler için özel tıbbi algoritmalarla eşleştirilmiş tıbbi kalitede optik lens
  • Küçük Boyutlu, Hafif Entegre Termal Çekirdek
    • ApexCore 8μm kızılötesi sensör minyatür mekanik tasarıma olanak tanır
    • 21×21×31,5 mm boyut, 25±2 g ağırlık, mini tıbbi cihazların içine kolayca sığar
  • Kullanıcı Dostu Entegrasyon ve Çoklu Platform SDK
    • Sistem dağıtımını hızlandırmak için kullanıma hazır Type-C ve USB 2.0 arayüzleri
    • Mühendislik geliştirme zorluğunu azaltan tam SDK desteği: Windows, Android, Linux
Ürün Özellikleri
Model iHA608W
Kızılötesi Dedektör Göstergeleri
Duyarlı Malzeme VOx
Çözünürlük 640×512
Piksel Boyutu 8μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 25Hz
Başlatma Süresi ≤6s
Dijital Video RAW/YUV/TMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı Medikal/Sahte Renk (Pseudo Color)
PC Yazılımı
Bilgisayar Yazılımı Modül Kontrolü ve Video Gösterimi
Sıcaklık Ölçümü
Çalışma Sıcaklığı 10℃~+50℃
Sıcaklık Ölçüm Aralığı 32℃~+42℃
Sıcaklık Ölçüm Doğruluğu ≤±0,5℃ (2 dakikalık ısınmanın ardından, ortam 23±3°C, hedef 32-42°C)
Ölçüm Mesafesi 0,5 m - 5 m; SDK aracılığıyla çoklu mesafe sıcaklık ölçümünü destekler
SDK Windows/Android/Linux SDK Desteği, Video Akışı Analizi, Modül Kontrolü, Kapsamlı Dizi Sıcaklık Ölçümü, Sıcaklık Görüntüleme, Sıcaklık Penceresi Ayarı, Çoklu Entegrasyon Sağlar
Elektriksel
Standart Harici Arayüz USB(TYPE-C)
İletişim Arayüzü USB
Dijital Video Arayüzü USB2.0
Besleme Gerilimi 5V±0.5
Tipik Güç Tüketimi 0,6W
Optik Lens
Odak Uzaklığı 4mm
Lens Tipi Sabit Odaklı Atermal
F/# 1
Görüş Alanı (FOV) (Y×D) 69,2°×55,4°
Mekanik
Boyut (lens dahil) 21 mm×21 mm×31,5 mm (4 mm lens dahil)
Ağırlık (lens dahil) 25 g±2 (4 mm lens dahil)
Çevresel Uyumluluk
Çalışma Sıcaklığı -10℃~+50℃
Depolama Sıcaklığı -45℃~+85℃
Nem %5~%95, yoğuşmasız
Titreşim 5,35 grms, Rastgele Titreşim, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü, 3 Eksen, 6 Yön
ESD 6kV temaslı deşarj; 8kV havadan deşarj
Sertifikasyon
Çevre Sertifikasyonu ROHS2.0/REACH
Endüstriyel Uygulamalar
iHA608W termal modülünün günümüzde ve gelecekte Hastalık Taraması, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Taraması, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.
Avantajlarımız
  • Çeşitlendirilmiş Ürün Portföyü
  • Derin Teknik Uzmanlık
  • Titiz Güvenilirlik Doğrulaması Kalite Güvencesi Sağlar
  • Kızılötesi Algılamada İnovasyona ve Pratik Uygulamaya Odaklı
  • Profesyonel Teknik Destek ve Ortak Geliştirme Hizmetleri
SSS
1. Soğutmasız ve soğutmalı kızılötesi dedektörler arasındaki fark nedir?
Piyasada şu anda soğutmalı ve soğutmasız olmak üzere iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır.

Soğutmasız kızılötesi dedektör ortam sıcaklığında çalışır. Yarı iletken endüstrisine dayanır ve bu sayede genellikle küçük boyut ve düşük maliyetle yüksek adetlerde üretilebilir. Soğutmasız kızılötesi dedektörler taşınabilir/el tipi/mobil cihazlarda yaygın olarak kullanılır.

Soğutmalı kızılötesi dedektörler, bir kriyojenik soğutucu ile desteklenmesi gereken ve dedektörü aşırı düşük bir sıcaklıkta tutan bir birim içinde paketlenir. Temel olarak ihtiyaç duydukları karmaşık soğutma sistemleri nedeniyle soğutmasız sensörlere göre çok daha büyük, daha pahalı ve daha az güvenilirdirler. Bununla birlikte, soğutmalı sistemler inanılmaz derecede hassastır ve uzun menzilli görevleri yerine getirmek için genellikle uzun odak uzaklığına sahip optiklerle çalışırlar.
2. Wafer Düzeyinde Paketleme (WLP) Kızılötesi Dedektör Hakkında
Wafer düzeyinde paketleme (WLP), yarı iletken endüstrisinde gelişmiş paketleme teknolojisinin önemli bir parçası haline gelmiştir. Wafer düzeyinde paketleme (WLP), yüksek vakumlu paketlemenin doğrudan tüm MEMS wafer'ı üzerinde tamamlanması, ardından tek bir kızılötesi dedektör elde etmek için çizilmesi ve kesilmesi işlemidir. Dilimlemeden önce paketleme ve test prosedürlerinin çoğunu veya tamamını doğrudan kızılötesi dedektör wafer'ı üzerinde gerçekleştirir.

Küçük boyut, hafiflik, taşınabilirlik, el tipi kullanım, düşük fiyat ve yüksek üretim verimliliği ihtiyaçlarını karşılayan gelişmiş bir yonga boyutunda paketlemedir.
