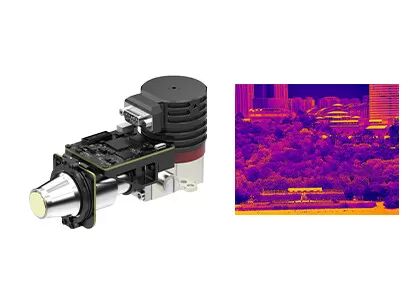

Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS615A
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm kriyo soğutucu RS058
NETD ≤17mK Spektral aralık 3,7~4,8μm
Boyut 147x58.5x71mm Ağırlık ≤680g
Vurgulamak

640x512 MWIR Soğutmalı Termal Modül

,

MCT MWIR Soğutmalı Termal Modül

,

15uM MWIR Kamera Modülleri
Mesaj bırakın
Ürün Açıklaması

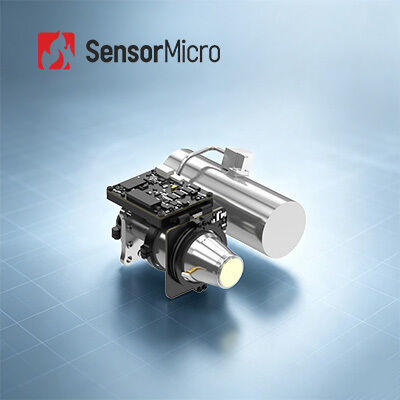

Entegre Dewar Soğutucu Montajlı 15μm 640x512 MCT MWIR Soğutmalı Termal Modül

Ürün Açıklaması



EYAS serisi soğutmalı AD modülleri, soğutulmuş IR dedektörlerinden gelen analog sinyali dijital video akışı çıkışına dönüştürmek için ön yükseltici işlevine sahiptir.Farklı çözünürlük formatlarında ve farklı dalga bantlarında mevcuttur.EYAS615A, 640x512 / 15μm MWIR soğutmalı dedektör ve entegre RS058 kriyocooler ile EYAS ailesinin bir üyesidir.



EYAS serisi soğutmalı AD modülü ile OEM müşterilerinin GST kızılötesi dedektörler üzerinde hızlı kabul testi yapması, hızlı ikincil geliştirmeye başlaması ve soğutmalı kızılötesi dedektörlere dayalı modül ve komple ürünlerin geliştirme sürelerini kısaltması kolaydır.



Global Sensör Teknolojisi, termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşterilerin maliyetini büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.



Ana Özellikler



- Dedektör Çözünürlüğü: 640x512 / 15μm

- Dedektör Malzemesi: MCT / HgCdTe

- Cryocooler: RS058

- Kare Hızı: 1~120Hz Ayarlanabilir

- Boyut: 147×58.5×71mm

- Ağırlık: ≤680g

- Kolay Geliştirilebilir ve Entegre Edilebilir



Ürün Özellikleri



modeli EYAS615A
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 15μm
kriyo soğutucu RS058
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (25°C) ≤6dk
Optimum NETD (20°C) ≤17mK
Çalışma modu
Kare hızı 1~120Hz Ayarlanabilir
Çalışma modu Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Elektriksel Özellikler
Standart Harici Arayüz QSH 60 pimli
Dijital video Cameralink: 16bit Ham Veri Çıkışı
Harici Senkronizasyon CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon
İletişim Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps
Güç kaynağı 1 Kanal Görüntüleme Paneli: 5V
1 Kanallı Kriyo Soğutucu: 24V
Kararlı Güç Tüketimi 7W
Boyut (mm) 147×58,5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez



Endüstriyel Uygulamalar



EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.



Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül 0



Kızılötesi Dedektör Hattımız



Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül 1

SSS



1. Bir kriyo soğutucu ne için kullanılır?
Kriyo soğutucular, uzun süreli görevlerde termal görüntülerin alınabilmesi için sensörleri aşırı soğuk tutan makinelerdir.Birçok üst düzey uygulamada, görüntü yakalayan sensörler son derece düşük sıcaklıklar gerektirir.



2. Cryocooler'ın kalitesini ölçmek için ana faktörler nelerdir?
Uzun pil ömrü ve güvenilir çalışma, bir kriyo soğutucunun kalitesini ölçmek için ana faktörlerdir.GSTiR kriyo soğutucu, geniş bir çalışma sıcaklığı aralığına ve mükemmel güvenilirliğe sahiptir.MTTF'si (Ortalama Arıza Süresi) 10.000 saate ulaştı ve bu, 24*7 önyükleme işlemi gereksinimlerini karşılar.



3. MTTF nedir?
MTTF (Ortalama Arıza Süresi) bir parçanın güvenilirliğini ölçer.Bir parçanın kırılmadan önce ortalama ne kadar dayandığını ve değiştirmeniz gerektiğini gösterir.Temel düzeyde, satın aldığınız parçaların kalitesi hakkında size bilgi verir.Ne kadar uzun süre dayanırlarsa, onlardan o kadar çok değer alırsınız.
