Görünmez VOC'leri Görselleştirmek İçin Optik Gaz Görüntüleme MWIR Soğutmalı Kamera RS058
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xİşlev | Gaz Kaçağı Tespiti | Kriyo Soğutucu | RS058 |
---|---|---|---|
Dedektör çözünürlüğü | 320x256 | Piksel boyutu | 30um |
NETD | ≤15mK | Spektral aralık | 3,2±0,1~3,5±0,1μm |
Vurgulamak | RS058 MWIR Soğutmalı Kamera,Görünmez VOC'ler MWIR Soğutmalı Kamera |

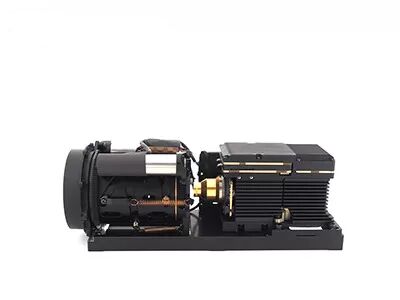

Görünmez VOC'leri Görselleştirmek için MWIR Soğutmalı Optik Gaz Görüntüleme Kamerası RS058
Gaz Sızıntılarını Görüntülemek için 320x256 / 30μm MWIR Soğutmalı Optik Gaz Görüntüleme Kamerası
Yüksek performanslı sinyal işleme devresi ve gelişmiş görüntü işleme algoritması ile gaz kaçağı tespiti için GAS330 soğutmalı termal modül, HgCdTe orta dalga soğutmalı kızılötesi dedektör temel alınarak geliştirilmiştir.GAS330, kızılötesi termal görüntüleme teknolojisini kullanarak çıplak gözle görülemeyen VOC gazını (uçucu organik bileşikler) görselleştirebilir.Petrokimya işletmelerinin üretim ve nakliye sürecinde VOC sızıntısını tespit etmek etkilidir ve güvenlik üretimi, çevre koruma denetimi, maliyet tasarrufu konularında büyük uygulama değerine sahiptir.
Yüksek Hassasiyet Tespiti
• Son derece hassas kızılötesi dedektör, NETD≤15mK
• Düşük gaz konsantrasyonu ve yavaş gaz akışının uygulanmasında oldukça verimlidir.
• UOB gazının uzun mesafeli temassız tespiti alkanları, alkenleri, alkolleri, benzenleri, ketonları vb. içerir.
Üstün performans
• Profesyonel gaz algılama görüntü işleme algoritması
• Çeşitli lensler, daha fazla FOV ve mevcut sahneler
Kolay Entegrasyon
• Termal kameralara hızlı entegrasyon için Cameralink/DVP/USB/ GIG-E görüntü çıkış arabirimi
Modeli | GAZ330 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 320x256 |
Piksel aralığı | 30um |
kriyo soğutucu | RS058 |
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Soğutma Süresi (20°C) | ≤8dk |
NETD (20°C) | ≤15mK |
Görüntü işleme | |
Kare hızı | 30Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | ARKADAŞ |
Dijital video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım Sinüs Dalgası, 40g 11 ms, 3 Eksen 6 Yön Her Birinden 3 Kez |
Optik lens | |
Opsiyonel Objektif | Sabit Yakınlaştırma: 23 mm/F1.5;55mm/F1.5 |
GAS330 gaz kaçağı tespit termal görüntüleme kamerası, görünmez VOC'leri (uçucu organik bileşikler) görselleştirmek ve aşağıdakiler gibi gaz sızıntılarını tespit etmek için kullanılır: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol , Etanol, Butanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
1. Optik Gaz Görüntülemenin Avantajları
Zaman kazandıran ve Verimli: büyük ölçekli gerçek zamanlı algılamayı, hızlı sızıntı yerini belirlemeyi destekler, üretimi kesintiye uğratmaya gerek yoktur.
Uzun Menzilli Tespit: Tehlikeli ve karmaşık alanlardan uzak, temassız, tahribatsız test, ek radyasyon kaynağı olmadan
Analizi Kolay: Sezgisel görüntüleme, anında depolama, kullanışlı analiz
Çok Fonksiyonlu Muayene: Mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile çeşitli gazlar tespit edilebilir
2. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojidir.
Kızılötesi radyasyonu belirli dalga boylarında emdikten sonra, kızılötesi radyasyon farkı gaz ve arka plan arasında neden olacaktır.
Dahili dar bant filtreli gaz kaçağı tespiti kızılötesi dedektörü, yalnızca gaz kızılötesi absorpsiyon zirvesinin yakınındaki kızılötesi bandı alır ve gazı, gaz ile arka plan arasındaki radyasyon farkı yoluyla görünür kızılötesi görüntülere dönüştürebilir.
