Elektro Optik Kızılötesi Sistem için MWIR Soğutmalı Termal Modül 640x512 15μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektral aralık | 3,7~4,8μm MW | Kare hızı | 50Hz/100Hz |
Boyut | 125x92x67mm | Ağırlık | ≤650g |
Vurgulamak | Elektro Optik Kızılötesi Sistem MWIR Modülü,MWIR Soğutmalı Termal Modül 15uM |
Elektro Optik Kızılötesi Sistem için MWIR Soğutmalı Termal Modül 640x512 / 15μM

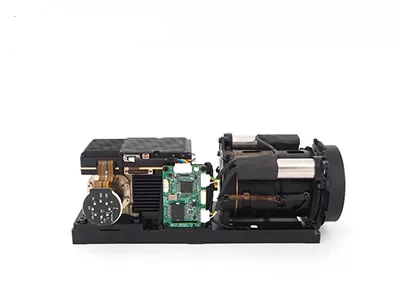

GAVIN615B, Global Sensor Technology (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyosoğutuculu 640x512 / 15µm HgCdTe MWIR IR detektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da keskin ve net termal görüntüler sunmak için zaten gömülüdür.
RS046 kriyosoğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'den hafif ağırlığıyla son derece kompakt bir boyuta sahiptir.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart cameralink arayüzü ile kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.
- Yüksek Hassasiyet, NETD≤20mK
- Uzun Menzilli Algılama
- Ayarlanabilir Kare Hızı
- Sisteme Kolay Entegrasyon
Modeli | GAVIN615B |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15um |
kriyo soğutucu | RS046 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | ARKADAŞ |
Dijital video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 125×92×67 |
Ağırlık | ≤650g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım Sinüs Dalgası, 40g 11 ms, 3 Eksen 6 Yön Her Birinden 3 Kez |
Optik lens | |
Opsiyonel Objektif | Sürekli Yakınlaştırma 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme kamerası, gaz ile arka plan arasındaki kızılötesi radyasyon farkını tanımlayarak ve gazı sızıntı olup olmadığını görselleştirerek üretim hattını geçici olarak durdurmadan gazı hızlı bir şekilde algılayabilir ve sızıntı kaynağını doğru bir şekilde bulabilir.
2. Optik Gaz Görüntüleme Uygulaması
GST kızılötesi dedektörleri ve termal modüllere dayalı optik gaz görüntüleme çözümünün geliştirilmesi ve entegrasyonu, petrol, doğal gaz, kimya endüstrisi, elektrik gücü ve çevre koruma gibi müşteriler için çeşitli gaz kaçağı sorunlarını çözmek için çok olgunlaşmış ve çeşitli endüstrilerde yaygın olarak uygulanmıştır. izlemek, çevrenin korunmasına, enerji tasarrufuna, güvenli üretime ve iş sağlığına büyük katkı sağlamak.
