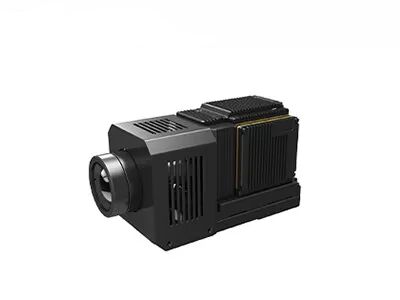

Uzun Menzilli İzleme IR Soğutmalı Kamera Modülü Çekirdek 1280x1024 12μM

  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μm
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN1212
Min sipariş miktarı 1 parça
Fiyat negotiable
Ödeme koşulları L/C,T/T
Ürün ayrıntıları
Yüksek tanımlı 1280x1024 Piksel Aralığı 12μm
Kare oranı 50Hz/100Hz NETD ≤20mk
Boyut 165x86x107mm Spektral aralık 3,7~4,8μm MW
Vurgulamak

IR Soğutmalı Kamera Modül Çekirdeği

,

1280x1024 Kamera Modül Çekirdeği

,

IR Soğutmalı Kamera Modülleri 12uM
Mesaj bırakın
Ürün Açıklaması
Megapixel GAVIN1212 Soğutucu Kamera çekirdeği


Uzun Menzilli İzleme için soğutulmuş IR Detektör Modülü Çekirdek 1280x1024 12μm


Ürün Tanımı


GAVIN1212 yüksek çözünürlüklü termal kamera modülü, büyük dizi 1280x1024/12μm soğutulmuş MWIR dedektörünü entegre eder.GAVIN1212 elektronik sistemine yerleştirilmiş çeşitli görüntü işleme algoritmaları, tam karanlıkta veya kötü hava koşullarında net kızılötesi görüntüler üretir.Uzak mesafeden riskleri ve tehditleri tespit edebilir ve tanıyabilirken, kısa mesafeden daha fazla hedef ayrıntısı sunabilir.


1280x1024 çözünürlüklü büyük bir dizi ile daha geniş bir görüş alanı gerçekleştirebilir ve daha fazla görüntü ayrıntısı sağlayabilir.Düşük 12μm piksel boyutu, aynı menzilli görevi elde etmek için daha iyi bir mekansal çözünürlük sunar ve daha kısa optik lens odaklarına eşleşirEO-IR sistem entegratörü için hava veya gemi uygulamaları için yararlı yüklerini tasarlamak için ideal bir seçimdir.


Ana Özellikleri


Mega Pixel Resimleri
• Daha geniş FOV ve daha uzun mesafe için 1280×1024 yüksek çözünürlük
• Daha iyi mekansal çözünürlük için 12μm piksel boyutu


Keskin Açık Kalite
• İyi tekdüzelik, etkili piksel oranı>99.5%
• Yüksek duyarlılık, NETD≤20mK


Hızlı Entegrasyon
• Cameralink arayüzü, RAW/YUV görüntü veri çıkışı desteği
• Çeşitli sürekli zoom optik yapılandırmaları isteğe bağlıdır


Ürün Özellikleri


Model GAVIN1212
IR Detektör Performansı
Karar 1280x1024
Pixel Pitch 12 μm
Kriyo soğutucu RS058F
Spektral Aralık 3.7μm ∙4.8μm MW
Soğutma süresi ((20°C) ≤8 dakikalık
NETD (20°C) ≤20mK
Görüntü İşleme
Çerçeve Hızı 50Hz/100Hz
Hafifleştirme Modu Doğrusal/Histogram/Karışık
Dijital Zoom ×1/×2/×4
Resim Yönü Yatay/ dikey/ çapraz olarak çevir
Resim Algoritması NUC/AGC/IDE
Elektriksel Özellik
Standart Dış Arayüz J30JZ 25pin; HDMI Özel Çıkış Arayüzü
Analog Video /
Dijital Video HDMI çıkışı: YUV
Kamera bağlantısı çıkışı: 16 bit RAW/YUV
Dış Sinkronizasyon

Çerçeve Dış Senkronizasyonu: RS422
İletişim RS422, 115200bps
Güç kaynağı 24V±1V
Sabit Güç Tüketimi 16W
Boyut (mm) 165x86x107
Ağırlık ≤1600g
Çalışma sıcaklığı -40°C ~ +60°C
titreşim büyüklüğü Titreme: GJB Araçlı Yüksek Hızlı Taşıma
Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez
Optik lens
İsteğe bağlı lens Sürekli Zoom: 37.5 ~ 750mm / F4
Sabit Zoom: 19mm/F2; 40mm/F2; 240mm/F2


Endüstriyel Uygulamalar


GAVIN1212 termal kızılötesi kamera modülü, Uzak İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılmaktadır.


Uzun Menzilli İzleme IR Soğutmalı Kamera Modülü Çekirdek 1280x1024 12μM 0


IR algılama çözümleri


Yüksek duyarlılık ve mükemmel performans

Kızılötesi endüstrisinde dünya lider teknolojisi



Çeşitli kızılötesi dedektörleri mevcuttur

Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında



Hızlı teslimatı sağlamak için seri üretim

Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.


Sık Sorulan Sorular


1Optik Gaz Görüntüleme Avantajları

Zaman tasarrufu ve verimlilik: büyük ölçekli gerçek zamanlı algılama, hızlı sızıntı yeri, üretimi kesmek gerekmez.
Uzak mesafe tespiti: tehlikeli ve karmaşık alanlardan uzakta, temassız yıkıcı olmayan test, ek radyasyon kaynağı olmadan
Analiz yapmak kolaydır: sezgisel görüntüleme, anlık depolama, uygun analiz
Çok fonksiyonel denetim: mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile çeşitli gazların tespit edilebilmesi


2Optik Gaz Görüntülemesinin İş Prensibi

Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojisidir.

Belirli dalga boylarında kızılötesi radyasyonu emdikten sonra, kızılötesi radyasyonun gaz ve arka plan arasındaki farkı meydana getirecektir.

Dahili dar bantlı filtreye sahip gaz sızıntı tespiti kızılötesi dedektörü sadece gaz kızılötesi emilim zirvesine yakın kızılötesi bantı alır.ve gaz ile arka plan arasındaki radyasyon farkı yoluyla gazı görünür kızılötesi görüntülere dönüştürebilir..
