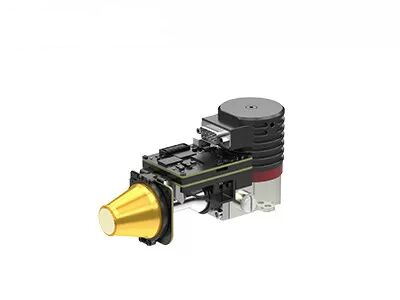

Hızlı Entegrasyon Soğutmalı IR Kamera Çekirdeği EYAS1212 Mega Piksel 1280x1024/12μm
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 12μm |
|---|---|---|---|
| NETD | ≤20mk | Spektral aralık | 3,7~4,8μm MW |
| Boyut | 149x58.5x71mm | Kare oranı | 1~100Hz Ayarlanabilir |
| Vurgulamak | Soğutmalı IR Kamera Çekirdeği 12uM,EYAS1212 IR Kamera Çekirdeği |
||
Ürün Açıklaması
EYAS1212 Soğutmalı Termal Çekirdek
Hızlı Entegrasyon Soğutmalı IR Kamera Çekirdeği EYAS1212 Mega Piksel 1280x1024 / 12μM
Ürün Açıklaması
EYAS1212, 1280x1024 formatında 12μm aralıklı IR FPA'ya dayalı yüksek çözünürlüklü analog-dijital soğutmalı bir kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir. Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu büyük ölçüde basitleştiren 16 bit ham veri çıkışı sağlar.
Bu nedenle, EYAS1212 AD modülü, OEM müşterilerinin SensorMicro 1280x1024 / 12μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi yapmasını, hızlı ikincil geliştirme başlatmasını ve soğutmalı kızılötesi modüllerin veya soğutmalı kızılötesi dedektörlere dayalı tamamlanmış kızılötesi termal kameraların veya sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır.
SensorMicro, kızılötesi dedektör sensörleri ve OEM termal kamera çekirdekleri tedarikçisidir. Kızılötesi termal görüntüleme endüstrilerinde 10 yıldan fazla deneyime sahibiz. Müşterilere profesyonel yanıt sağlamak için profesyonel bir satış sonrası servis ekibimiz var. Herhangi bir soru veya sorun için lütfen istediğiniz zaman bizimle iletişime geçin, size ilk seferde cevap vereceğiz.
Ana Özellikler
- Geliştirmesi ve Entegre Etmesi Kolay
- Cameralink Arayüz Çıkışı 16bit Ham Veri, Seri Port Kontrolü
- Entegre Yapı, Boyutlar Dedektörle Tutarlı
- 5V Tek besleme
- Yüksek Hızlı Hareketli Hedefi Yakalayabilir
Ürün Özellikleri
| Model | EYAS1212 |
| IR Dedektör Performansı | |
| Çözünürlük | 1280x1024 |
| Piksel Aralığı | 12μm |
| Kriyosoyutucu | RS058F |
| Spektral Aralık | 3.7μm～4.8μm MW |
| Soğuma Süresi (25°C) | ≤6dk |
| Optimal NETD (20°C) | ≤20mK |
| Çalışma Modu | |
| Kare Hızı | 1~100Hz Ayarlanabilir |
| Çalışma Modu | Anlık Görüntü; ITR/IWR Entegrasyon Modu; Windows Modu; Anti-blooming |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | QSH 60pin |
| Dijital Video | Cameralink: Çıkış 16bit Ham Veri |
| Harici Senkronizasyon | CC1: INT/Kare Harici Senkronizasyon; CC2: MC Harici Senkronizasyon |
| İletişim | Cameralink Seri Port: TFG+/-, TC+/-; 9600bps |
| Güç Kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanal Kriyosoyutucu: 24V |
| Kararlı Güç Tüketimi | 9W |
| Boyut (mm) | 149×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma Sıcaklığı | -40°C ~ +60°C |
| Titreşim Büyüklüğü | Titreşim: GJB Araç Üzerine Monte Edilmiş Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yön 3 Kez Her Biri |
Endüstriyel Uygulamalar
EYAS1212 termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş İyileştirme Sistemi, Çok sensörlü Yük vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Çeşitli Ürün Portföyü
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün yelpazesi.
Zengin Ürün Çeşitliliği
Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları, çeşitli uygulamalar için daha fazla esneklik sağlar.
Olağanüstü Performans
Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik—çok çeşitli çevresel zorluklar altında performans göstermek üzere tasarlanmıştır.
Kolay Entegrasyon
Çoklu arayüz seçenekleri, entegrasyonu kolaylaştırır ve çoklu uygulama alanlarında hızlı geliştirme sağlar.
SSS
1. Optik Gaz Görüntülemenin Avantajları
Zaman Tasarrufu ve Verimli: büyük ölçekli gerçek zamanlı algılamayı, hızlı sızıntı konumunu destekler, üretimi kesintiye uğratmaya gerek yoktur.
Uzun Menzilli Algılama: tehlikeli ve karmaşık alanlardan uzak, temassız tahribatsız test, ek radyasyon kaynağı olmadan
Analizi Kolay: sezgisel görüntüleme, anında depolama, uygun analiz
Çok İşlevli Denetim: çeşitli gazlar tespit edilebilir, mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile
2. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojidir.
Belirli dalga boylarında kızılötesi radyasyonu emdikten sonra, kızılötesi radyasyon farkı gaz ile arka plan arasında oluşacaktır.
Dahili dar bant filtresine sahip gaz sızıntısı algılama kızılötesi dedektörü, yalnızca gaz kızılötesi emilim tepe noktasına yakın kızılötesi bandı alır ve gaz ile arka plan arasındaki radyasyon farkı aracılığıyla gazı görünür kızılötesi görüntülere dönüştürebilir.
