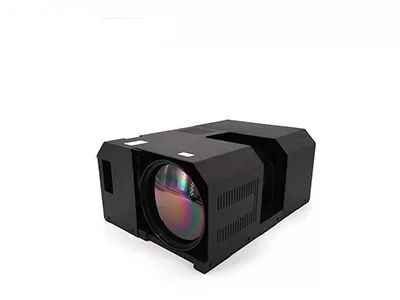

Uzun Menzilli Algılama Soğutmalı IR Dedektör Modülü Çekirdek 1280x1024 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xYüksek çözünürlük | 1280x1024 | Piksel aralığı | 12um |
---|---|---|---|
Kare hızı | 50Hz/100Hz | NETD | ≤20mK |
Boyut | 165x86x107mm | Spektral aralık | 3,7~4,8μm MW |
Vurgulamak | IR Dedektör Modülü Core 12um,IR Dedektör Modülü 1280x1024 |
Uzun Menzilli Algılama Soğutmalı IR Dedektör Modülü Çekirdek 1280x1024 12μM

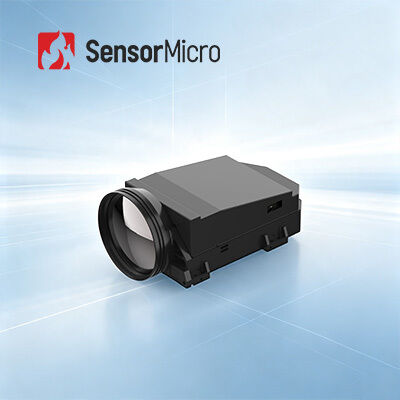

GAVIN1212 yüksek çözünürlüklü termal kamera modülü, büyük dizi 1280x1024/12μm soğutmalı MWIR dedektörü entegre eder.GAVIN1212 elektroniğine, tamamen karanlıkta veya kötü hava koşullarında net kızılötesi görüntüler çıkarmak için çeşitli görüntü işleme algoritmaları yerleştirilmiştir.Kısa mesafede daha fazla hedef ayrıntısı sunarken, uzun mesafeden riskleri ve tehditleri algılayabilir ve tanıyabilir.
Geniş dizi 1280x1024 çözünürlüğü ile daha geniş bir görüş alanı gerçekleştirebilir ve daha fazla görüntü detayı sağlayabilir.Azaltılmış 12µm piksel boyutu, daha iyi uzamsal çözünürlük sunar ve aynı menzil görevini gerçekleştirmek için daha kısa optik lens odağını eşleştirir.EO-IR sistem entegratörünün yüklerini hava veya gemi uygulamaları için tasarlaması ideal bir seçimdir.
Mega Piksel Görseller
• Daha geniş FOV ve daha uzun mesafe için 1280×1024 yüksek tanım
• Daha iyi uzamsal çözünürlük için 12μm piksel boyutu
Keskin Netlik Kalitesi
• İyi bir tekdüzelik, etkili piksel oranı>%99,5
• Yüksek hassasiyet, NETD≤20mK
Hızlı Entegrasyon
• Destek Cameralink arabirimi, RAW/YUV görüntü verisi çıkışı
• Çeşitli sürekli yakınlaştırma optik yapılandırmaları isteğe bağlıdır
Modeli | GAVIN1212 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12um |
kriyo soğutucu | RS058F |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi(20°C) | ≤8dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | J30JZ 25 pimli;HDMI Özel Çıkış Arayüzü |
Analog Video | / |
Dijital video | HDMI Çıkışı: YUV Cameralink Çıkışı: 16bit RAW/YUV |
Harici Senkronizasyon |
Çerçeve Harici Senkronizasyonu: RS422
|
İletişim | RS422, 115200bps |
Güç kaynağı | 24V±1V |
Kararlı Güç Tüketimi | 16W |
Boyut (mm) | 165x86x107 |
Ağırlık | ≤1600g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım Sinüs Dalgası, 40g 11 ms, 3 Eksen 6 Yön Her Birinden 3 Kez |
Optik lens | |
Opsiyonel Objektif | Sürekli Yakınlaştırma: 37,5~750 mm/F4 Sabit Yakınlaştırma: 19 mm/F2;40mm/F2;240mm/F2 |
GAVIN1212 termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme kamerası, gaz ile arka plan arasındaki kızılötesi radyasyon farkını tanımlayarak ve gazı sızıntı olup olmadığını görselleştirerek üretim hattını geçici olarak durdurmadan gazı hızlı bir şekilde algılayabilir ve sızıntı kaynağını doğru bir şekilde bulabilir.
2. Optik Gaz Görüntüleme Uygulaması
GST kızılötesi dedektörleri ve termal modüllere dayalı optik gaz görüntüleme çözümünün geliştirilmesi ve entegrasyonu, petrol, doğal gaz, kimya endüstrisi, elektrik gücü ve çevre koruma gibi müşteriler için çeşitli gaz kaçağı sorunlarını çözmek için çok olgunlaşmış ve çeşitli endüstrilerde yaygın olarak uygulanmıştır. izlemek, çevrenin korunmasına, enerji tasarrufuna, güvenli üretime ve iş sağlığına büyük katkı sağlamak.
