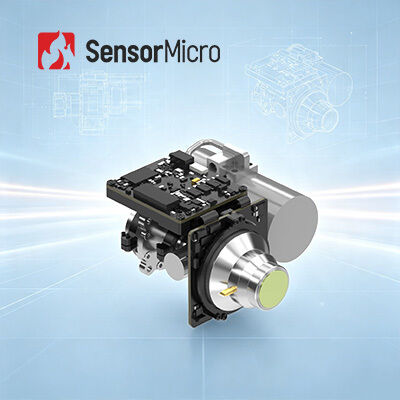

Hızlı Entegrasyon 1280×1024 Çözünürlük 10μm Piksel Pitch 1~100Hz Düzenlenebilir Çerçeve Hızı Soğutulmuş Kızılötesi Kamera Modülü

  • Fast Integration 1280×1024 Resolution 10μm Pixel Pitch 1~100Hz Adjustable Frame Rate Cooled Infrared Camera Module
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS G1210HMF
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024 Piksel Aralığı 10um
NETD 20mK(F2); 25mK(F4) Spektral Aralık 3,7~4,8μm MW
Boyut 102×87×57mm Kare Hızı 1~100Hz Ayarlanabilir
Vurgulamak

IR Soğutmalı Kamera Modülleri 12um

,

149x58.5x71mm Soğutmalı Kamera Modülleri
Mesaj bırakın
Ürün Açıklaması
Hızlı Entegrasyon IR Soğutmalı Kamera Modülü EYAS G1210HMF Mega Piksel 1280×1024/10μm
Ürün Genel Bakışı

EYAS G1210HMF, yüksek performanslı lineer Stirling kriyokooler ile donatılmış, 1280×1024/10 μm megapiksel HOT MWIR soğutmalı kızılötesi dedektörü bir AD devre kartı ile entegre eder. Analog sinyallerin gerçek zamanlı olarak dijital video akışlarına dönüştürülmesini destekler ve sürücü gücü ile kontrol zamanlama fonksiyonlarını entegre ederek hızlı sistem platform entegrasyonu sağlar.

Bu, OEM müşterilerinin dedektör test ve doğrulama işlemlerini verimli bir şekilde gerçekleştirmelerine yardımcı olur, sistem entegrasyonunu önemli ölçüde basitleştirir ve geliştirme sürecini hızlandırır. HOT teknolojisi sayesinde EYAS G1210HMF, yüksek performansı korurken optimize edilmiş SWaP (boyut, ağırlık ve güç) değerlerine ulaşır, bu da onu görüntü kalitesi ve güvenilirlik için zorlu gereksinimlere sahip entegre uygulamalar için ideal kılar.

Ana Özellikler
  • Megapiksel Netlik, Hızlı Geliştirme: Hızlı platform entegrasyonu için entegre AD devre ile üstün görüntüleme ayrıntıları sunan 1280×1024/10 μm megapiksel HOT MWIR soğutmalı kızılötesi dedektör temelinde geliştirilmiştir
  • HOT Teknolojisi, SWaP Optimizasyonu: Odak düzlemi çalışma sıcaklığı minimum boyut (≤102×87×57mm), hafif tasarım (390g) ve düşük güç tüketimi (6W) ile 150K'ya yükseltilmiştir
  • Üstün Performans, Kolay Entegrasyon: Hızlı hareket eden hedefleri yakalamak için ayarlanabilir kare hızı 1-100 Hz, CameraLink arayüzü 16-bit ham veri çıkışı seri port kontrolü ile
Teknik Özellikler
Model EYAS G1210HMF
Çözünürlük 1280×1024
Piksel Boyutu 10μm
Spektral Yanıt 3.7μm±0.2μm～4.8μm±0.2μm
IR Dedektör NETD(23℃) 20mK(F2)
25mK(F4)
Kare Hızı 1~100Hz, ayarlanabilir (varsayılan 50Hz)
Çalışma Modu Anlık Görüntü, ITR/IWR Entegrasyon Modları, Parlama Önleyici, Pencere Modu
Dijital Video 16 bit CameraLink (CameraLink DualBase modu)
Harici Senkronizasyon CC1: Harici kare senkronu
İletişim CameraLink UART(Varsayılan)/ RS232(özelleştirilebilir)
Baud hızı: 9600bps(Varsayılan)
Güç Kaynağı AD Kartı: 5V
Kriyokooler: 12V
Dengeli Güç (23℃) ≤6W
Soğutma Süresi(23℃) ≤3dk
Boyut 102×87×57 mm
Ağırlık ≤390 g
Çalışma Sıcaklığı -40℃~+71℃
Endüstriyel Uygulamalar

EYAS G1210HMF termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve daha birçok alanda yaygın olarak kullanılmaktadır.

SensorMicro Hakkında

SensorMicro, basit ama güçlü bir inançla kuruldu: İnovasyon gerçek dünya ihtiyaçlarına hizmet etmelidir. İnsanları ve sistemleri yüzeyin ötesini görmeleri için güçlendirmek için varız—altında yatan desenlere, sorunlara ve olasılıklara.

Görünmez ısıyı görünür gerçeğe dönüştürerek, endüstrilerin daha akıllı kararlar almasına, en önemli olanı korumasına ve karmaşıklıkta netlikle yol almasına yardımcı oluyoruz. İşimiz güvenlik, itfaiyecilik, endüstriyel denetim, tıbbi bakım, makine görüşü, çevre izleme ve karbon nötrlüğünün temel yönlerini kapsamaktadır.

Sıkça Sorulan Sorular
LWIR, MWIR/LWIR Çift Renkli Soğutmalı Kızılötesi Dedektör Uygulaması

Kızılötesi termal görüntüleme teknolojisinde, uzun dalga boylu termal dedektörler tozlu atmosferlerde güçlü bir nüfuz gücüne sahiptir ve güneş parlaması etkilerinden ve ışık yansımalarından etkilenmez. Tozlu atmosferlerde araç sürüşleri, yansıtıcı ışıklı sularda gemi yelkenleri ve bulutlardan geçen uçaklar gibi çeşitli karmaşık ortamlarda üstün görüntü kalitesi elde edilebilir.

Çift renkli soğutmalı kızılötesi dedektör, orta dalga ve uzun dalga tespitinin avantajlarını tek bir soğutmalı kızılötesi dedektör grubunda birleştirir, bu da çift dalga bantlarında yüksek performanslı görüntülemeyi aynı anda gerçekleştirebilir ve yanlış alarm oranını büyük ölçüde azaltır. Karmaşık arka planların tespiti ve yüksek hızlı hareket eden hedeflerin izlenmesi için kullanılabilir.
