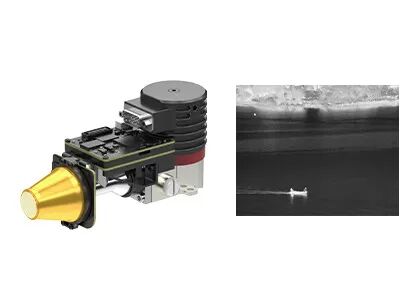

Hızlı Entegrasyon Soğutmalı IR Kamera Çekirdeği EYAS1212 Mega Piksel 1280x1024 / 12μM
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 12μm |
|---|---|---|---|
| NETD | ≤20mk | Spektral aralık | 3,7~4,8μm MW |
| Boyut | 149x58.5x71mm | Kare oranı | 1~100Hz Ayarlanabilir |
| Vurgulamak | EYAS 1212 IR Kamera Çekirdeği,1280x1024 IR Kamera Çekirdeği,12um Entegrasyon Soğutmalı Kamera Modülleri |
||
Ürün Açıklaması
EYAS1212 Soğutmalı Termal Çekirdek
EYAS1212 Mega Piksel 1280x1024 / 12μm MCT MWIR Soğutmalı Kızılötesi Modül, Hızlı Entegrasyon için
Ürün Açıklaması
EYAS1212, 1280x1024 formatında 12μm aralıklı IR FPA'ya dayalı yüksek çözünürlüklü bir analog-dijital soğutmalı kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir. Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu büyük ölçüde basitleştiren 16 bit ham veri çıkışı sağlar.
Bu nedenle, EYAS1212 AD modülü, OEM müşterilerinin GST C1212M 1280x1024 / 12μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi yapmasını, hızlı ikincil geliştirme başlatmasını ve soğutmalı kızılötesi modüllerin veya soğutmalı kızılötesi dedektörlere dayalı eksiksiz kızılötesi termal kameraların veya sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır.
Global Sensor Technology, kızılötesi dedektör sensörleri ve OEM termal kamera çekirdekleri tedarikçisidir. Kızılötesi termal görüntüleme endüstrilerinde 10 yıldan fazla deneyime sahibiz. Müşterilere profesyonel yanıt sağlamak için profesyonel bir satış sonrası servis ekibimiz var. Herhangi bir soru veya sorun için lütfen istediğiniz zaman bizimle iletişime geçin, size ilk fırsatta cevap vereceğiz.
Ana Özellikler
- Geliştirmesi ve Entegre Etmesi Kolay
- Cameralink Arayüz Çıkışı 16bit Ham Veri, Seri Port Kontrolü
- Entegre Yapı, Boyutlar Dedektörle Tutarlı
- 5V Tek Besleme
- Yüksek Hızlı Hareketli Hedefi Yakalama Yeteneği
Ürün Özellikleri
| Model | EYAS1212 |
| IR Dedektör Performansı | |
| Çözünürlük | 1280x1024 |
| Piksel Aralığı | 12μm |
| Kriyosooğutucu | RS058F |
| Spektral Aralık | 3.7μm～4.8μm MW |
| Soğuma Süresi (25°C) | ≤6dk |
| Optimal NETD (20°C) | ≤20mK |
| Çalışma Modu | |
| Kare Hızı | 1~100Hz Ayarlanabilir |
| Çalışma Modu | Anlık Görüntü; ITR/IWR Entegrasyon Modu; Windows Modu; Anti-blooming |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | QSH 60pin |
| Dijital Video | Cameralink: Çıkış 16bit Ham Veri |
| Harici Senkronizasyon | CC1: INT/Kare Harici Senkronizasyon; CC2: MC Harici Senkronizasyon |
| İletişim | Cameralink Seri Port: TFG+/-, TC+/-; 9600bps |
| Güç Kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanal Kriyosooğutucu: 24V |
| Kararlı Güç Tüketimi | 9W |
| Boyut (mm) | 149×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma Sıcaklığı | -40°C ~ +60°C |
| Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yön 3 Kez Her Biri |
Endüstriyel Uygulamalar
EYAS1212 termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş İyileştirme Sistemi, Çok sensörlü Yük gibi birçok alanda yaygın olarak kullanılmaktadır.
Standartlaştırılmış Hizmet
Eksiksiz Belgeler: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahminde bulunmadan başlayın.
Geliştirme ve Test Yardımı: Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması kolaylaştırıldı.
Gelişmiş Geliştirici Araç Seti: Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
Uzaktan Teknik Destek: 7/24 destek—kritik sorunlar için hızlı yanıt ve zamanında çözüm.
Garanti: Optimal performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumu.
SSS
1. Kızılötesi Odaksal Düzlem Dizilerinin (FPA) Sınıflandırılması
Soğutma yöntemine göre, kızılötesi odaksal düzlem dizisi, soğutmalı ve soğutmasız termal görüntüleme dedektörlerine ayrılabilir. Soğutmalı FPA kızılötesi dedektör, günümüzde esas olarak Dewar şişesi/hızlı başlatma kısma soğutucusu ve Dewar şişesi/Stirling döngüsü soğutucusu kullanır. Soğutmasız FPA termal IR dedektörü ise oda sıcaklığında çalışır. Soğutmasız termal görüntüleme sisteminin çekirdeğidir. En yaygın ısıya duyarlı malzemeler arasında vanadyum oksit (Vox) ve amorf silisyum (a-Si) bulunur. Vanadyum oksit malzemesi, mevcut pazarda ana akım seçimdir; yüksek bir sıcaklık direnç katsayısına ve yüksek termal duyarlılığa sahiptir.
2. Kızılötesi Odaksal Düzlem Dizisinin Çalışma Prensibi
Odaksal düzlem dizisi dedektöründe bir dizi ışığa duyarlı eleman düzenlenmiştir. Sonsuzluktan yayılan kızılötesi ışınlar, optik sistem aracılığıyla odaksal düzlem dizisinin bu ışığa duyarlı elemanları üzerinde görüntülenir. Dedektör, ışık sinyalini bir elektrik sinyaline dönüştürür ve integral amplifikasyon, örnekleme, çıkış tamponu ve çoklama sistemi gerçekleştirir ve son olarak bir görüntü oluşturmak için izleme sistemine gönderilir.
