iSE612 640x512 çözünürlüğü 12μm piksel boyutu ve kapaksız çalışma ile soğutulmamış LWIR Termal Kamera çekirdeği

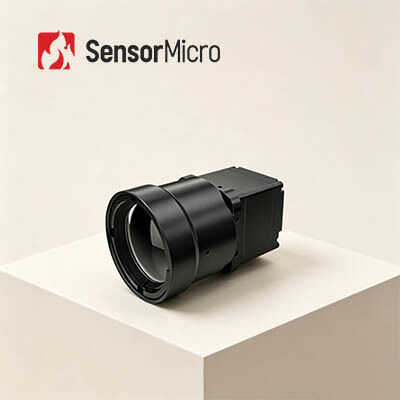

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iSE612
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Tipik Güç Tüketimi 0,8W@50Hz@23±3°C Tip Soğutmasız Kızılötesi Modül
Çözünürlük 640x512 / 12μm NETD ≤20mK
Spektral tepki 8μm ~ 14μm Dijital Kare Hızı 50 Hz
Vurgulamak

LWIR Kamera Çekirdeği 12um

,

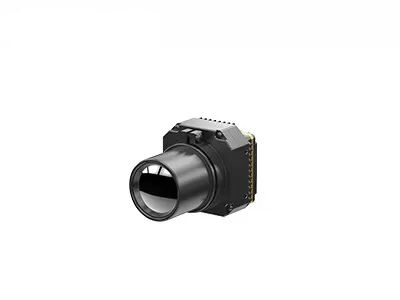

PLUG612 LWIR Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
iSE612 Yalıtımsız LWIR Termal Kamera Çekirdeği 640x512 12μm Net Termal Görüntüleme ile
Ürün Genel Bakışı

iSE612 termal görüntüleme çekirdeği, olağanüstü görüntü netliği ve üstün performans sunmak için 640x512/12μm yalıtımsız termal sensörü kapsamlı optik bileşenler, sinyal işleme devresi ve gelişmiş görüntü işleme algoritmalarıyla birleştirir.

Bu kızılötesi kamera çekirdeği, deklanşör kalibrasyonu ihtiyacını ortadan kaldırarak gözlem sırasında takılma ve gürültü sorunlarını etkili bir şekilde çözer. Çeşitli kullanıcı gereksinimleri için tasarlanan iSE612, süper çözünürlük algoritmaları, resim içinde resim, özelleştirilebilir OSD, uyku modu, elektronik yakınlaştırma ve diğer gelişmiş özellikleri destekler. Alan kısıtlı uygulamalarda üstün görüntü kalitesi sunan SWaP optimize edilmiş tasarımıyla kolay entegrasyon için birden fazla video arayüzü ve lens seçeneği sunar.

Ana Özellikler
  • Pürüzsüz, Kararlı ve Yüksek Maliyet Etkin: Çalışma sırasında deklanşör kalibrasyonu gerekmez, geleneksel deklanşör tabanlı sistemlerde yaygın olan görüntü takılmalarını ortadan kaldırır. NETD≤20mK ile yüksek maliyet etkin ApexCore seramik paketleme dedektörü kullanır.
  • Kompakt ve Hafif, Entegrasyon İçin Esnek: Boyutlar 25.4×25.4×22.7mm kadar küçük, çıplak çekirdek ağırlığı ≤26±1.5g. Yerden tasarruf sağlayan yapısal tasarım, esnek sistem düzeni ve entegrasyonuna olanak tanır.
  • Sorunsuz Entegrasyon İçin Zengin Özellikler: Süper çözünürlük algoritmaları, resim içinde resim, özelleştirilebilir OSD, uyku modu, tek tıklamayla kalibrasyon ve çeşitli Micro OLED ekranlarla uyumluluğu destekler. Kolay ikincil geliştirme ve sistem özelleştirmesi için birden fazla optik lens ve uzatma bileşeniyle uyumludur.
Ürün Özellikleri
Model iSE612
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 640×512
Piksel Boyutu 12μm
Spektral Yanıt 8μm ~ 14μm
Tipik NETD ≤20mK
Görüntü İşleme
Dijital Kare Hızı 50Hz
Başlangıç Süresi 6s
Dijital Video YUV420/YUV422/RGB888/RAW
Görüntü Algoritması NUC/DRC/DNS/DDE/SFFC
Deklanşörsüz Desteklenir
Görüntü Ekranı 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
Görüntü Yönü Yatay/Dikey/Diyagonal
Dijital Yakınlaştırma 1x/2x/4x/8x
Elektriksel
Standart Harici Arayüz 50pin: BP040SB-50-0114-B-R0
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Uzatma Bileşenleri USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektriksel Arayüz
Besleme Gerilimi 2.7V~5.3V
Tipik Güç Tüketimi 0.8W@50Hz@23±3°C
Mekanik/Lens
Çıplak Çekirdek Boyutu(mm) 25.4×25.4×22.7mm φ36×24.3mm
Çıplak Çekirdek Ağırlığı(g) 26±1.5 28±1.5
Optik Lens Sabit Odak Atermal: 4.8mm/9.1mm/13mm/19mm Sabit Odak Atermal: 25mm/35mm/50mm/70mm/100mm
Manuel Odak: 25mm/35mm/50mm
Motorlu Lens: 75mm/100mm/150mm
Sürekli Yakınlaştırma: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez 1500g@0.4ms
Titreşim 5.35g, Rastgele Titreşim, 3 eksenli
Deklanşör Bileşenleri İsteğe Bağlı
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°C~+85°C
Nem 5%~95%, yoğuşmasız
Sertifikasyon ROHS2.0/REACH
Endüstriyel Uygulamalar
Endüstriyel Görüş Yangın Söndürme ve Kurtarma Güvenlik Gözetimi Açık Hava Gözlemi Makine Görüşü Tüketici Elektroniği
Avantajlarımız
  • Kapsamlı Dokümantasyon: Anında uygulama için ürün kılavuzları, kurulum rehberleri ve seçim referansları.
  • Geliştirme ve Test Yardımı: Numune entegre test, performans değerlendirmesi ve parametre doğrulama hizmetleri.
  • Gelişmiş Geliştirici Araç Seti: Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
  • Uzaktan Teknik Destek: Kritik sorunlar için hızlı yanıt ve zamanında çözüm ile 7/24 destek.
  • Garanti: Orijinal parçalar ve optimum performansı geri yüklemek için sıkı süreç uyumluluğu.
Sıkça Sorulan Sorular
Kızılötesi Dedektör Çözünürlüğü Nedir?
Kızılötesi dedektör çözünürlüğü, termal görüntülemedeki piksel sayısını ifade eder. Daha yüksek çözünürlük, daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir, daha küçük hedeflerin daha uzak mesafelerde tespit edilmesini sağlar. Yaygın kızılötesi termal görüntüleme çözünürlükleri 256x192, 384x288, 640x512, 800x600, 1024x768'den 1280x1024'e kadar değişir. Daha yüksek çözünürlük genellikle dedektör maliyetini artırır.
Görüş Alanı (FOV) Nedir?
Görüş Alanı, kızılötesi termal görüntüleyicinin optik sistemi tarafından gözlemlenen nesne alanının iki boyutlu görüş alanını ifade eder. Yatay FOV'u örnek alırsak, dedektör dizisi boyutu A×B, piksel boyutu d ve lens odak uzaklığı f ile, yatay FOV açısı θ=2×arctan(A×d/2f). Dedektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı daha dar görüş alanı, daha kısa odak uzaklığı ise daha geniş görüş alanı sağlar.
