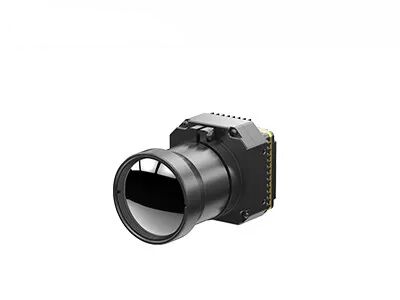

1~8X Sürekli Zumlu PAL/NTSC Soğutmasız Termal Kamera Çekirdeği
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 / 17μm | Kamera merceği | Çoklu Mevcut |
|---|---|---|---|
| Ağırlık | <90g | NETD | <30mK |
| Spektral aralık | 8~14μm LW | Boy | 44,5x44,5x33,6 mm |
| Vurgulamak | NTSC Soğutmasız Termal Kamera Çekirdeği,8X Sürekli Zoom Termal Kamera Çekirdeği |
||
Ürün Açıklaması
PLUG617 Kızılötesi Kamera Modülü
Dış Mekan, Hayvan Gözlemi için 640x512 / 17μm Soğutmasız Termal Görüntüleme Kamera Modülü
Ürün Açıklaması
PLUG617, Global Sensor Technology (GST) tarafından geliştirilen PLUG serisi soğutmasız termal kamera sensör modüllerinden biridir.
640x512 / 17µm soğutmasız termal kamera sensörü, tam seri optik bileşenler, sinyal işleme devresi ve benzersiz görüntü işleme algoritmasından oluşan PLUG617 LWIR kamera modülü, net görüntü ve üstün performans sağlar.
PLUG serisi soğutmasız kızılötesi modüller, özel entegrasyon gereksinimlerini karşılamak için çeşitli standart endüstriyel arayüzler ve kızılötesi lens seçenekleri sağlayan çeşitli kişiselleştirilmiş gözlem gereksinimleri için özel olarak geliştirilmiştir.Bazı profesyonel termal görüntüleme çözümleri birçok uygulamaya uygulanmıştır.
Ana Özellikler
- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Kolay Entegrasyon ve Eklenti
- Net Görüntü Kalitesi ve Ayrıntılar
- Güçlü Çevre Uyumluluğu
Ürün Özellikleri
| modeli | FİŞ617 |
| Kızılötesi Dedektör Performansı | |
| Çözünürlük | 640x512 |
| Piksel aralığı | 17 mikron |
| Spektral aralık | 8~14μm |
| NETD | ＜30mk |
| Görüntü işleme | |
| Kare hızı | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Başlama zamanı | <10 sn |
| Analog Video | PAL/NTSC |
| Dijital video | HAM/YUV/BT656/LVDS |
| Uzantı Bileşeni | USB/Camerlink |
| Karartma Modu | Doğrusal/Histogram/Karışık |
| Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
| Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
| Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
| Görüntü Algoritması | NUC/AGC/IDE |
| Elektrik Şartnamesi | |
| Standart Harici Arayüz | 50pin_HRS Arayüzü |
| İletişim Modu | RS232-TTL, 115200bps |
| Besleme gerilimi | 4~6V |
| Tipik Güç Tüketimi | <1,2 W |
| Fiziksel özellikler | |
| Boyut (mm) | 44,5x44,5x36,6 |
| Ağırlık | <90g |
| Çevresel Adaptasyon | |
| Çalışma Sıcaklığı | -40°C ~ +70°C |
| Depolama sıcaklığı | -45°C ~ +85°C |
| Nem | %5~%95, Yoğuşmasız |
| Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
| Optik | |
| Opsiyonel Objektif | Sabit Odak Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Motorlu Mercek: 75 mm/100 mm/150 mm Sürekli Optik Zum: 30-150mm |
Endüstriyel Uygulamalar
PLUG617 termal kamera modülü, Güvenlik ve İzleme, Dış Mekan, Kolluk Kuvvetleri Kurtarma, Yangınla Mücadele ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
Müşterilerden Övgüler
SSS
1. Kızılötesi Dedektör Çözünürlüğü Nedir?
Yani, termal görüntülemenin piksel sayısı.Daha yüksek çözünürlük, daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir, böylece daha uzun mesafelerde daha küçük hedefler gözlemlenebilir ve ölçülebilir.Genellikle kızılötesi termal görüntülemenin çözünürlüğü 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, vb. aralığındadır. Daha yüksek çözünürlükle dedektörün maliyeti daha fazla olacaktır.
2. Görüş Alanı (FOV)
Kızılötesi termal görüntüleme cihazının optik sistemi tarafından gözlemlenen nesne uzayının iki boyutlu görüş alanını ifade eder.Yatay FOV'u örnek olarak alırsak, dedektör dizisi boyutunun A×B, piksel boyutunun d ve lens odak uzaklığının f olduğunu varsayarsak, yatay FOV açısı θ=2×acrtan (A×d/2f) .
Dedektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı ile görüş alanı daha dar olacaktır;daha kısa odak uzaklığı ile görüş alanı daha geniş olacaktır.
