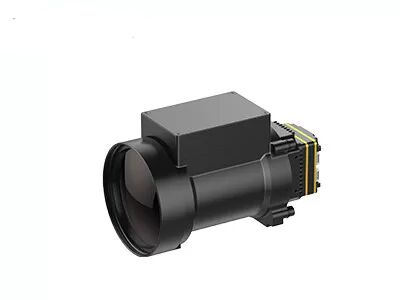

İtfaiye için 8 ~ 14μm LW Soğutmasız Termal Görüntüleme Kamera Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 17μm | Kamera merceği | Çoklu Mevcut |
---|---|---|---|
Ağırlık | <90g | NETD | <30mK |
Spektral aralık | 8~14μm LW | Boy | 44,5x44,5x33,6 mm |
Vurgulamak | Yangın Söndürme Termal Görüntüleme Kamera Modülü,14um LW Soğutmasız Kamera Modülü |
Dış Mekan, Hayvan Gözlemi için 640x512 / 17μm Soğutmasız Termal Görüntüleme Kamera Modülü
PLUG617, Global Sensor Technology (GST) tarafından geliştirilen PLUG serisi soğutmasız termal kamera sensör modüllerinden biridir.
640x512 / 17µm soğutmasız termal kamera sensörü, tam seri optik bileşenler, sinyal işleme devresi ve benzersiz görüntü işleme algoritmasından oluşan PLUG617 LWIR kamera modülü, net görüntü ve üstün performans sağlar.
PLUG serisi soğutmasız kızılötesi modüller, özel entegrasyon gereksinimlerini karşılamak için çeşitli standart endüstriyel arayüzler ve kızılötesi lens seçenekleri sağlayan çeşitli kişiselleştirilmiş gözlem gereksinimleri için özel olarak geliştirilmiştir.Bazı profesyonel termal görüntüleme çözümleri birçok uygulamaya uygulanmıştır.
- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Kolay Entegrasyon ve Eklenti
- Net Görüntü Kalitesi ve Ayrıntılar
- Güçlü Çevre Uyumluluğu
modeli | FİŞ617 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 17 mikron |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 9Hz/25Hz/30Hz/50Hz/60Hz |
Başlama zamanı | <10 sn |
Analog Video | PAL/NTSC |
Dijital video | HAM/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Camerlink |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4~6V |
Tipik Güç Tüketimi | <1,2 W |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44,5x36,6 |
Ağırlık | <90g |
Çevresel Adaptasyon | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Motorlu Mercek: 75 mm/100 mm/150 mm Sürekli Optik Zum: 30-150mm |
PLUG617 termal kamera modülü, Güvenlik ve İzleme, Dış Mekan, Kolluk Kuvvetleri Kurtarma, Yangınla Mücadele ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi Odak Düzlemi Dizisinin Çalışma Prensibi
Odak düzlemi dizi detektörü üzerinde bir dizi ışığa duyarlı eleman düzenlenmiştir.Sonsuzdan yayılan kızılötesi ışınlar, optik sistem aracılığıyla odak düzlemi dizisinin bu ışığa duyarlı elemanları üzerinde görüntülenir.Dedektör, ışık sinyalini bir elektrik sinyaline dönüştürür ve entegre amplifikasyon, örnekleme, çıkış tamponu ve çoğullama sistemi gerçekleştirir ve son olarak bir görüntü oluşturmak için izleme sistemine gönderilir.
