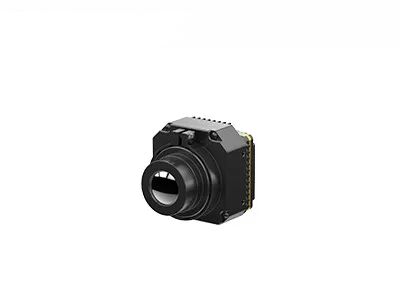

Yüksek Hassasiyetli LWIR Termal Kamera Çekirdeği Soğutmasız NETD 30mk 8~14μm

  • High Sensitivity LWIR Thermal Camera Core Uncooled NETD 30mk 8~14μm
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası PLUG417R
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları Akreditif, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 400x300 / 17μm Kare hızı 25Hz/30Hz/50Hz/60Hz
NETD <30mK Spektral aralık 8~14μm
Boy 44,5x44,5x33,6 mm Ağırlık ≤77g
Vurgulamak

NETD 30mk Termal Kamera Çekirdeği

,

14um Soğutmasız Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
PLUG417R Soğutmasız Termal Modül



Endüstriyel Termografi ile LWIR 400x300 / 17μm Soğutmasız Termal Görüntüleme Kamera Çekirdeği



Ürün Açıklaması



PLUG417R termal kamera çekirdeği, endüstriyel veya vücut sıcaklığı ölçümü için -20℃~150℃ ölçüm aralığına sahip isteğe bağlı sıcaklık ölçüm fonksiyonuna sahip 400x300 / 17μm soğutmasız LWIR kızılötesi dedektörü kullanır.Bu kızılötesi termal modül, yalnızca çevrenizdeki sıcaklık değerini ölçmekle kalmaz, aynı zamanda termal görüntüleme rakamını da görüntüler.Bu nedenle, sıcaklık değişimini izlemek en iyi seçiminiz olmalıdır.



Bu küçük kızılötesi kamera modülü, Termografi, Elektrik Gücü Denetimi, Bina Denetimi vb. gibi kızılötesi termal görüntüleme uygulamalarında yaygın olarak kullanılabilir. Her türlü termal görüntüleme cihazı ve kızılötesi termografik kamerada ikincil geliştirme ve entegrasyon için OEM müşterileri için faydalıdır.



Ana Özellikler


- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Kolay Entegrasyon
- Net Görüntü Kalitesi ve Ayrıntılar
- Özelleştirilebilir Sıcaklık Aralığı
- Güçlü Çevre Uyumluluğu



Ürün Özellikleri



modeli PLUG417R
Kızılötesi Dedektör Performansı
Çözünürlük 400x300
Piksel aralığı 17 mikron
Spektral aralık 8~14μm
NETD <30 milyon
Görüntü işleme
Kare hızı 25Hz/30Hz/50Hz/60Hz
Başlama zamanı <15s
Analog Video PAL/NTSC
Dijital video HAM/YUV/BT656/LVDS
Uzantı Bileşeni USB/Camerlink
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8
Görüntü Ekranı Siyah Sıcak/Beyaz Sıcak/Sözde Renk
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektrik Şartnamesi
Standart Harici Arayüz 50pin_HRS Arayüzü
İletişim Modu RS232-TTL, 115200bps
Besleme gerilimi 4,5~6V
Sıcaklık ölçümü
Çalışma Sıcaklığı Aralığı -10°C~50°C
Sıcaklık aralığı -20°C~150°C, 100°C~550°C
Sıcaklık Doğruluğu ±2°C veya ±2% (Maksimum Değeri Alın)
SDK ARM/Windows/Linux SDK, Tam Ekran Termografi
Fiziksel özellikler
Boyut (mm) 44,5x44,5x36,6
Ağırlık ≤77g
Çevresel Adaptasyon
Çalışma Sıcaklığı -40°C ~ +70°C
Depolama sıcaklığı -45°C ~ +85°C
Nem %5~%95, Yoğuşmasız
Titreşim Rastgele Titreşim 5.35 gr, 3 Eksen
Şok Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön
Optik
Opsiyonel Objektif Sabit Odak Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm



Endüstriyel Uygulamalar



PLUG417R termal kamera çekirdeği, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenliği ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.



Yüksek Hassasiyetli LWIR Termal Kamera Çekirdeği Soğutmasız NETD 30mk 8~14μm 0



Müşterilerden Övgüler



Yüksek Hassasiyetli LWIR Termal Kamera Çekirdeği Soğutmasız NETD 30mk 8~14μm 1



SSS



1. Termal Dedektör Hakkında


Termal dedektörlerin çalışma prensibi, termal etkiden yararlanarak algılama elemanını ısıtmak ve IR radyasyon enerjisinin algılanabilmesi için bazı fiziksel özelliklerin ısı dönüşümüne neden olmaktır.

Termal dedektör oda sıcaklığında çalışır.Çalışması sırasında, foton dedektörlerine kıyasla yavaş yanıt ve nispeten düşük hassasiyete sahip olabilecek sıcaklık değişiklikleri olabilir.

Başlıca 4 tip kızılötesi termal dedektör vardır: Termokupl/Termopil, Piroelektrik Dedektör, Termistör/Bolometre, Mikrobolometre



2. Kızılötesi Termal Görüntüleme Nasıl Çalışır?


Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojinin pasif temassız algılama ve tanımlamasıdır.Sahnenin kızılötesi radyasyonunu, kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla odak düzlemi dizisi kızılötesi detektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
