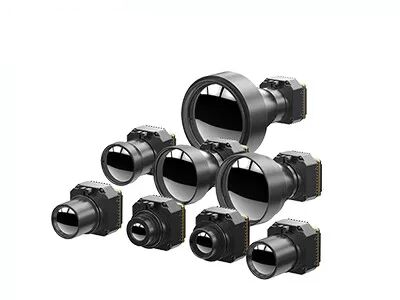

Bina HVAC Güvenliği için LWIR Termal Kamera Çekirdeği Soğutmasız 400x300
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 400x300 / 17μm | Kare hızı | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Spektral aralık | 8~14μm |
Boy | 44,5x44,5x33,6 mm | Ağırlık | ≤77g |
Vurgulamak | LWIR Termal Kamera Çekirdeği 400x300,HVAC LWIR Termal Kamera Çekirdeği |
Endüstriyel Termografi ile Soğutmasız 400x300 17μM LWIR Termal Kamera Modülü
PLUG417R termal kamera çekirdeği, endüstriyel veya vücut sıcaklığı ölçümü için -20℃~150℃ ölçüm aralığına sahip isteğe bağlı sıcaklık ölçüm fonksiyonuna sahip 400x300 / 17μm soğutmasız LWIR kızılötesi dedektörü kullanır.Bu kızılötesi termal modül, yalnızca çevrenizdeki sıcaklık değerini ölçmekle kalmaz, aynı zamanda termal görüntüleme rakamını da görüntüler.Bu nedenle, sıcaklık değişimini izlemek en iyi seçiminiz olmalıdır.
Bu küçük kızılötesi kamera modülü, Termografi, Elektrik Gücü Denetimi, Bina Denetimi vb. gibi kızılötesi termal görüntüleme uygulamalarında yaygın olarak kullanılabilir. Her türlü termal görüntüleme cihazı ve kızılötesi termografik kamerada ikincil geliştirme ve entegrasyon için OEM müşterileri için faydalıdır.
- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Kolay Entegrasyon
- Net Görüntü Kalitesi ve Ayrıntılar
- Özelleştirilebilir Sıcaklık Aralığı
- Güçlü Çevre Uyumluluğu
modeli | PLUG417R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 400x300 |
Piksel aralığı | 17 mikron |
Spektral aralık | 8~14μm |
NETD | <30 milyon |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz/50Hz/60Hz |
Başlama zamanı | <15s |
Analog Video | PAL/NTSC |
Dijital video | HAM/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Camerlink |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4,5~6V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±2% (Maksimum Değeri Alın) |
SDK | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44,5x36,6 |
Ağırlık | ≤77g |
Çevresel Adaptasyon | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
PLUG417R termal kamera çekirdeği, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenliği ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi Odak Düzlemi Dizisinin Çalışma Prensibi
Odak düzlemi dizi detektörü üzerinde bir dizi ışığa duyarlı eleman düzenlenmiştir.Sonsuzdan yayılan kızılötesi ışınlar, optik sistem aracılığıyla odak düzlemi dizisinin bu ışığa duyarlı elemanları üzerinde görüntülenir.Dedektör, ışık sinyalini bir elektrik sinyaline dönüştürür ve entegre amplifikasyon, örnekleme, çıkış tamponu ve çoğullama sistemi gerçekleştirir ve son olarak bir görüntü oluşturmak için izleme sistemine gönderilir.
