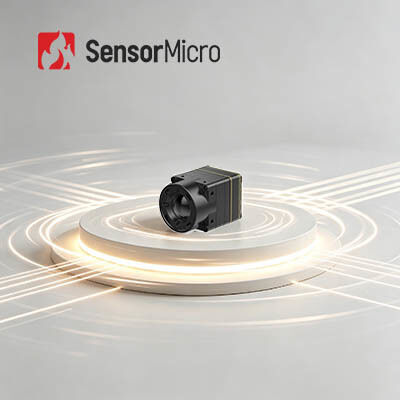

640x512 Çözünürlük 8μm Piksel Aralığı ve ≤30mK NETD Soğutmasız LWIR Kızılötesi Dedektörlü Termal Kamera Çekirdeği

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL608
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Kare Hızı 30/50Hz Çözünürlük 640x512
Güç Tüketimi 0,4W Tipik NETD ≤30mK
Besleme gerilimi 4-5.5V Piksel Aralığı 8μm
Vurgulamak

Wafer Level Drone Termal Kamera

,

Soğutmasız Drone Termal Kamera 640x512

,

IR Kamera Çekirdeği 12um
Mesaj bırakın
Ürün Açıklaması
Soğutulmamış 640x512/8μm Wafer Seviye Paketi Kızılötesi Detektörü ile Termal Kamera Çekirdek
Ürün Genel Görünümü

iTL608, endüstride önde gelen entegrasyon ve istikrarla yüksek performanslı VOx soğutulmamış LWIR termal kamera çekirdeğidir. Boyut olarak 13 × 13 × 18'lik kompakt bir boyutu vardır.3 mm ve toplam ağırlığı 6.7 ±1.5 g (6mm lens dahil), taşınabilir sistemler için yararlı yükü ve alan işgalini en aza indirir.640 × 512 yerel çözünürlüğü olan 8μm ultra ince bir piksel sensörü kullanır ve ≤30mK ultra düşük bir NETD elde eder, 8-14μm LWIR spektrumunda çevresel hedef tespiti için olağanüstü sıcaklık ayrımcılığı yeteneği sağlar.Entegre NUC eşitsizlik düzeltmesi ve 3DNR 3D gürültü azaltma algoritmaları, görüntü düzlüğünü etkili bir şekilde optimize eder ve görüntü eserlerini bastırırGelişim uyumluluğu için, isteğe bağlı optik lensler, birden fazla video çıkış arayüzü (MIPI / USB 2.0 / BT.656), RAW / YUV çift veri çıkışı ve seri / I2C kontrol protokolleri sunar.endüstriyel ve ticari ısı görüntüleme sistemleri için verimli özelleştirmeyi ve entegrasyonu kolaylaştırmak.

Ana Özellikleri
  • Çok Hafif Tasarım
    13 × 13 × 18,3 mm'lik kompakt boyut ve 6,7 ± 1,5 g ağırlığında (6 mm lens dahil)
    Sınıfında en yüksek entegrasyon düzeyleri arasında
  • Yüksek duyarlılık, hassas algılama
    640 × 512 çözünürlüğü olan 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
    Tipik NETD ≤ 30mK, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesini sağlar
  • Basitleştirilmiş Gelişim, Hızlı Entegrasyon
    Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
    MIPI / USB 2.0 / BT dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler.656
    RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
Model iTL608
IR Detektörleri Göstericileri
Hassas Malzeme VOx
Karar 640×512
Piksel Boyutu 8 μm
Spektral Yanıt 8μm ~ 14μm
Tipik NETD ≤ 30mK
Görüntü İşleme
Dijital kare hızı 30/50Hz
Başlama Zamanı ≤6s
Dijital Video RAW/YUV/TMP
Resim Algoritması NUC/3DNR/DNS/DRC/EE
Resim Görüntüsü 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak)
Bilgisayar Yazılımı
Yazılım Kontrol Modülü ve Video Ekranı
Elektrikli
Standart Dış Arayüz 34Pin_Connector Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü TTL-232/USB2.0/I2C
Dijital Video Arayüzü MIPI/USB2.0/BT656
Güçlendirme Voltajı 4-5,5V
Tipik Güç Tüketimi 0.4W
Mekanik
Boyut (düşünce dahil) 6 mm lens ile: 13 × 13 × 18,3 mm (lens dış çapı Φ12,3 mm)
8,7 mm lens: 13 × 13 × 19,8 mm (lens dış çapı Φ15,6 mm)
16,7 mm lens ile: 13 × 13 × 27,9 mm (lens dış çapı Φ22,2 mm)
30 mm lens: 13 × 13 × 39 mm (lens dış çapı Φ36 mm)
Ağırlık (dışağı da dahil) 6.7±1.5g (6mm lens)
7.5±1.5g (8.7mm lens)
17±1,5g (16,7 mm lens)
42.7±1.5g (30mm lens)
Çevreye Uyumluluk
Çalışma sıcaklığı -40°C~+70°C
Depolama sıcaklığı -45°C~+85°C
Nemlilik 5% ~ 95%, yoğunlaşmayan
titreşim 5.35 gram, rastgele titreşim, 3 eksen.
Etkisi Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez
Sertifikasyon RoHS2.0/REACH
Optik lens Sabit odak atermik: 6/8.7/16.7/30mm
Endüstriyel Uygulamalar
iTL612R Pro termal görüntüleme modülü, Orman Yangını, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarında kullanılabilir.
Ürün Dizimiz
Yüksek duyarlılık ve mükemmel performans
Kızılötesi endüstrisinde dünya lider teknolojisi
Çeşitli kızılötesi dedektörleri mevcuttur
Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
Hızlı teslimatı sağlamak için seri üretim
Yıllık üretim kapasitesi milyonlarca detektöre kadar olan üç üretim hattı
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Doğada, mutlak sıfırdan (- 273 ° C) daha yüksek sıcaklıkta olan tüm nesneler kızılötesi ışınları yayabilmektedir.Hedef ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, farklı kızılötesi görüntüler elde edebilirsiniz. Bunlar termal görüntüler olarak da adlandırılır.
Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, ısı dedektörünün algılama aralığına girer.Sonra kızılötesi dedektör farklı yoğunlukta radyasyon sinyalini karşılık gelen elektrik sinyali haline dönüştürür., ve daha sonra amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
Soğutulmuş kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, detektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince bir sıcaklık farkını ayırt edebilir10 kilometreden fazla mesafede bulunan nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir.Soğutulmuş detektörün yapısı, soğutulmamış detektörden nispeten yüksek bir maliyete neden olan çok karmaşıktır..
