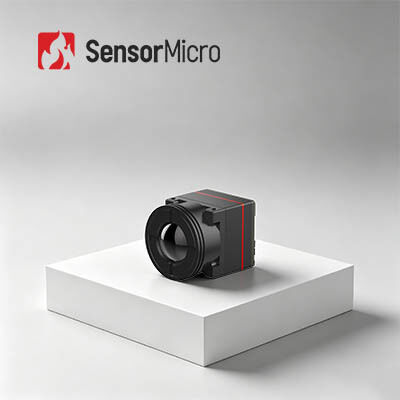

Ultra Kompakt 640x512 Çözünürlük 12μm Piksel Pitch giyilebilir cihazlar için 0.5W güç tüketimi ile soğutulmamış kızılötesi kamera çekirdeği

  • Ultra Compact 640x512 Resolution 12μm Pixel Pitch Uncooled Infrared Camera Core with 0.5W Power Consumption for Wearable Devices
  • Ultra Compact 640x512 Resolution 12μm Pixel Pitch Uncooled Infrared Camera Core with 0.5W Power Consumption for Wearable Devices
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL612 Pro
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Kare Hızı 25/30Hz/50Hz Çözünürlük 640x512
Güç Tüketimi 0.5W Tipik NETD ≤40mK
Spektral Aralık 8~14μm Piksel Aralığı 12μm
Vurgulamak

USB2.0 Soğutmasız Kızılötesi Kamera

,

12um Soğutmasız Kızılötesi Kamera

,

DVP Kızılötesi Kamera Çekirdeği 640x512
Mesaj bırakın
Ürün Açıklaması
Giyilebilir Cihazlar için Ultra Kompakt Soğutmasız Kızılötesi Kamera Çekirdeği 640x512 12um
Ürün Genel Bakışı

Aşırı minyatürleştirme ve yüksek güvenilirlik için tasarlanan iTL612Pro kızılötesi kamera çekirdeği, genel görüntüleme netliğini ve kararlılığını artırmak için birinci sınıf bir 640*512/12µm wafer seviyesi FPA dedektörü ve yeni nesil görüntü işleme algoritmalarını entegre eder.

17.3*17.3*23.4 mm'lik ultra kompakt boyut tasarımı ve 13.7±0.5g'lık hafif gövdesi ile modül, entegre cihazlar için yapısal yükü en aza indirir. 0.5W'lık ultra düşük güç derecesi ile pil destekli ve taşınabilir gömülü sistemlere mükemmel şekilde uyum sağlar.

Birden fazla lens yapılandırmasıyla uyumlu olan çekirdek, DVP8, LVDS, MIPI, USB 2.0 ve BT.656 arayüzleri dahil olmak üzere kapsamlı çıkış seçeneklerinin yanı sıra seri port kontrolü ile RAW, YUV ve Matrix-TEMP veri çıkışını destekleyerek özelleştirilmiş sistem yinelemesi ve endüstriyel entegrasyon için tam teknik destek sağlar.

Ana Özellikler
  • Kompakt ve Hafif Tasarım - Boyut: 17mm*17mm*22mm (9.1mm lens ile), Ağırlık: 13g (9.1mm lens ile), Güç tüketimi 0.7W kadar düşük
  • Net Görüntü ve Doğru Radyometri - Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE, Windows/Linux/ARM SDK Desteği, Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
  • Kolay Entegrasyon İçin Çeşitli Arayüzler - DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü verisi çıkışı, seri port kontrolü
Ürün Özellikleri
Model iTL612Pro
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 640*512
Piksel Boyutu 12µm
Spektral Yanıt 8µm ~ 14µm
Tipik NETD ≤40mK
Görüntü İşleme
Dijital Kare Hızı 25/30Hz/50Hz
Başlangıç Süresi ≤5s
Dijital Video RAW/YUV/Matrix-TEMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı 10 (Siyah Sıcak/Beyaz Sıcak/Sahte Renk)
PC Yazılımı
Kızılötesi Modül Modül Kontrolü ve Video Görüntüleme
Elektriksel
Standart Harici Arayüz 30Pin_HRS arayüzü:DF40C-30DP-0.4V(51)
MIPI Harici Arayüz 34Pin_Panasonic Konektör Arayüzü:AXE634124
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/LVDS/MIPI/USB2.0/BT.656
Besleme Gerilimi 4.2-5.5V
Tipik Güç Tüketimi 0.5W
Sıcaklık Ölçümü
Çalışma Sıcaklığı -10℃~+50℃
Sıcaklık Ölçüm Aralığı /
Sıcaklık Ölçüm Doğruluğu /
Kısmi Sıcaklık Ölçümü /
SDK /
Mekanik
Boyut (lens dahil) 17.3*17.3*23.4 (9.1mm lens)
17.3*17.3*30.2 (13mm lens)
17.3*17.3*38 (25mm lens)
17.3*17.3*54 (45mm lens)
Ağırlık (lens dahil) 13.7±0.5g (9.1mm lens)
20±0.5g (13mm lens)
27.3±0.5g (25mm lens)
51±0.5g (45mm lens)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40℃~+70℃
Depolama Sıcaklığı -45℃~+85℃
Nem 5%~95%, yoğuşmasız
Titreşim Sinüs Titreşimi, Frekans: 10HZ~150HZ~10HZ, Tepe Değeri: 0.15mm, Eksenel Yön: X, Dayanıklılık Süresi: 8dk/eksen, Döngüler: 2 kez
Darbe Yarım Sinüs Dalgası, 30g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens Sabit Odak Atermal: 9.1/13/25/45mm
Endüstriyel Uygulamalar
iTL612 Pro termal görüntüleme modülü, Orman Yangın Söndürme, Güç Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarda kullanılabilir.
Ürün Portföyü

Çeşitli Ürün Portföyü - Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.

Zengin Ürün Çeşitliliği - Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçenekleri kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.

Üstün Performans - Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesi altında performans gösterecek şekilde tasarlanmıştır.

Kolay Entegrasyon - Birden fazla arayüz seçeneği, entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı geliştirmeyi sağlar.

Sıkça Sorulan Sorular
Kızılötesi termografinin avantajları nelerdir?

Tahribatsız muayene için: Hasar vermeden test edilmesi kolay ve hızlı yanıt verir, bu da maliyet tasarrufu sağlar, iş verimliliğini artırır, insan gücünü ve ekipman amortismanını azaltır.

Tıbbi termografi için: İnsan vücudundaki gizli sorunları bulmak için çok etkilidir, radyasyon ve ağrı olmadan %100 güvenlidir, erken sağlık taraması için ideal bir araçtır.

DRI Aralığı nedir?

DRI Aralığı, bir kızılötesi dedektörün belirli bir hedefi görüntüleyebildiği mesafeyi ölçmenin bir yoludur ve tespit aralığı, tanıma aralığı ve tanımlama aralığı olarak ayrılabilir.

D (Tespit): Bir nesneyi arka plandan ayırt etme yeteneği

R (Tanıma): Nesne sınıfını (hayvan, insan, araç, tekne...) sınıflandırma yeteneği

I (Tanımlama): Nesneyi ayrıntılı olarak tanımlama yeteneği (şapkalı bir adam, bir geyik, bir Jeep...)

Johnson kriterlerine göre, DRI mesafesinde hedef ayrıntısının görünürlük olasılığı %50 olduğunda, hedefin minimum çizgi çifti sayısı 1:3:6'dır (veya 1:4:8) ve karşılık gelen minimum piksel sayısı 2:6:12'dir (veya 2:8:16).

Hedef çapının H, odak uzaklığının f, piksel boyutunun d ve çizgi çifti sayısının n olduğu varsayıldığında, görüş mesafesi L=H*f/(2n*d) olur.
