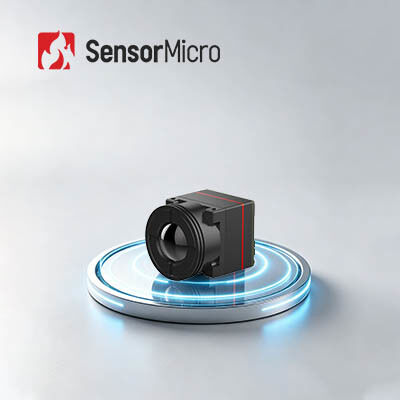

Kompakt ve Hafif Tasarım 640x512 Çözünürlük ve 12μm Piksel Pitch ile Soğutulmamış Kızılötesi Kamera Çekirdek

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL612 Pro
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları L/C,T/T
Ürün ayrıntıları
Çözünürlük 640x512 Kare Hızı 25/30Hz/50Hz
Spektral Aralık 8~14μm Güç Tüketimi 0.5W
Tipik NETD ≤40mK Piksel Aralığı 12μm
Vurgulamak

Dijital Video Soğutmasız Kızılötesi Kamera

,

640x512 Soğutmasız Kızılötesi Kamera

,

Soğutmasız Kızılötesi Kamera Çekirdek 12um
Mesaj bırakın
Ürün Açıklaması
Kompakt ve Hafif Tasarım Soğutmasız Kızılötesi Kamera Çekirdeği 640x512 12µm
Miniatür termal görüntüleme çekirdekleri için endüstriyel SWaP standartlarını yeniden tanımlayan iTL612Pro ultra-minyatür kızılötesi kamera çekirdeği, ultra-kompakt boyut, ultra-hafif ağırlık, düşük güç tüketimi ve yüksek çözünürlüklü görüntüleme arasında mükemmel dengeyi yakalar. Üst düzey bir 640*512/12µm wafer seviyesi dedektör ve yükseltilmiş görüntü optimizasyon algoritmaları ile üretilen bu ürün, aynı boyuttaki ürünlerin çok ötesinde profesyonel düzeyde termal görüntüleme performansı sunar.
Geleneksel kızılötesi çekirdeklerin boyut ve ağırlık sınırlamalarını aşarak, 17,3 mm kare kesiti ve 13,7 gr ultra-hafif gövdesi sistem montaj engellerini ve yapısal yükü büyük ölçüde azaltır. Ultra düşük güç tüketimi ve yüksek oranda genişletilebilir geliştirme arayüzleri ile birleştiğinde, işletmelerin daha taşınabilir, minyatürleştirilmiş ve yüksek verimli kızılötesi termal görüntüleme ürünleri geliştirmelerini sağlar, bu da birden fazla endüstriyel ve ticari uygulama alanını kapsar.
Ana Özellikler
Eşsiz Hafiflik ve Minimal Yük
  • Ultra-Minyatür Boyut: 17,3*17,3*23,4 mm (9,1 mm lens dahil)
  • Ultra-Hafif: 13,7±0,5 gr (9,1 mm lens dahil)
  • Ultra-Düşük Güç Tüketimi: 0,5W kadar düşük
Net Görüntüleme ile Ana Akım FPA
  • Yaygın entegrasyon için 640x512 Çözünürlük
  • Gelişmiş Görüntü Netliği: Görüntü kalitesini iyileştirmek için birden fazla yeni nesil görüntü algoritması
Kolay Geliştirme ve Sorunsuz Entegrasyon
  • Çeşitli uygulama senaryolarına uygun birden fazla lens seçeneği mevcuttur
  • Birden fazla görüntü çıkış arayüzünü destekler: DVP8, LVDS, MIPI, USB 2.0 ve BT.656
  • Seri port kontrolü ile RAW/YUV/Matrix-TEMP veri çıkışı
Ürün Özellikleri
Model iTL612Pro
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 640*512
Piksel Boyutu 12µm
Spektral Yanıt 8µm ~ 14µm
Tipik NETD ≤40mK
Görüntü İşleme
Dijital Kare Hızı 25/30Hz/50Hz
Başlangıç Süresi ≤5s
Dijital Video RAW/YUV/Matrix-TEMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı 10 (Siyah Sıcak/Beyaz Sıcak/Sahte Renk)
Elektriksel
Standart Harici Arayüz 30Pin_HRS arayüzü:DF40C-30DP-0.4V(51)
MIPI Harici Arayüz 34Pin_Panasonic Konektör Arayüzü:AXE634124
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/LVDS/MIPI/USB2.0/BT.656
Besleme Gerilimi 4.2-5.5V
Tipik Güç Tüketimi 0.5W
Mekanik
Boyut (lens dahil) 17,3*17,3*23,4 (9,1 mm lens)
17,3*17,3*30,2 (13 mm lens)
17,3*17,3*38 (25 mm lens)
17,3*17,3*54 (45 mm lens)
Ağırlık (lens dahil) 13,7±0,5 gr (9,1 mm lens)
20±0,5 gr (13 mm lens)
27,3±0,5 gr (25 mm lens)
51±0,5 gr (45 mm lens)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40℃~+70℃
Depolama Sıcaklığı -45℃~+85℃
Nem 5%~95%, yoğuşmasız
Titreşim Sinüs Titreşimi, Frekans: 10HZ~150HZ~10HZ, Tepe Değeri: 0,15mm, Eksenel Yön: X, Dayanıklılık Süresi: 8dk/eksen, Döngü Sayısı: 2 kez
Darbe Yarım Sinüs Dalgası, 30g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens Sabit Odak Atermal: 9,1/13/25/45mm
Endüstriyel Uygulamalar
iTL612 Pro termal görüntüleme modülü, Orman Yangın Söndürme, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarda kullanılabilir.
Hakkımızda
Vizyonumuz: Algılama sınırlarını zorlamak ve insanların çevreleriyle bağlantı kurma biçimini dönüştürmek.
Misyonumuz: Daha akıllı kararlar, daha güvenli ortamlar ve daha bağlantılı bir gelecek sağlayan, dünya çapında endüstrileri dönüştürmek için kızılötesi algılama teknolojisinin gücünden yararlanmak.
Değerimiz: Dünyayı daha iyi bir yer haline getiren gelişmiş kızılötesi teknoloji yaratmak.
SSS
1. Soğutmasız kızılötesi dedektörlerin avantajları nelerdir?
Soğutmasız kızılötesi odak düzlemi dedektörü soğutma cihazına ihtiyaç duymaz, oda sıcaklığında çalışabilir ve hızlı başlangıç, düşük güç tüketimi, küçük boyut, hafif ağırlık, uzun ömür, düşük maliyet gibi avantajlara sahiptir.
2. Uygulamanız için bir kızılötesi dedektör / termal modül üzerinde dikkat edilmesi gereken temel hususlar nelerdir?
• Dedektör çözünürlüğü
• Piksel boyutu
• NETD
• Görüntü kalitesi
• Lens seçenekleri
• Güç tüketimi
• Boyut ve ağırlık
• Mekanik ve elektriksel arayüz
• Bütçe
3. Kızılötesi Dedektör Çözünürlüğü Nedir?
Termal görüntülemenin piksel sayısıdır. Daha yüksek çözünürlük, daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir, bu da daha uzaktaki daha küçük hedeflerin gözlemlenip ölçülebilmesini sağlar. Genellikle kızılötesi termal görüntülemenin çözünürlüğü 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 vb. aralığında değişir. Daha yüksek çözünürlükle, dedektör maliyeti daha fazla olacaktır.
4. Görüş Alanı (FOV)
Kızılötesi termal görüntüleyicinin optik sistemi tarafından gözlemlenen nesne uzayının iki boyutlu görüş alanını ifade eder. Yatay FOV'u örnek alırsak, dedektör dizisi boyutunun A*B, piksel boyutunun d ve lens odak uzaklığının f olduğunu varsayarsak, yatay FOV açısı θ=2*acrtan (A*d/2f) olur. Dedektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı ile görüş alanı daralır; daha kısa odak uzaklığı ile görüş alanı genişler.
