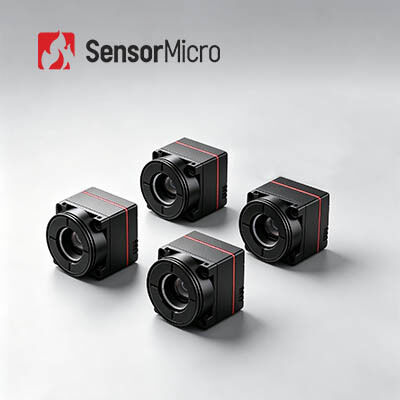

640x512 çözünürlüğü ve 0.5W güç tüketiminde 12μm piksel pitch ile vanadyum oksit soğutulmamış termal kamera çekirdeği

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL612 Pro
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 Kare Hızı 25/30Hz/50Hz
Güç Tüketimi 0.5W Tipik NETD ≤40mK
Spektral Aralık 8~14μm Piksel Aralığı 12μm
Vurgulamak

Soğutmasız Drone Termal Kamera Çekirdeği

,

Vanadyum Oksit Drone Termal Kamera

,

Küçük Boy Termal Kamera Çekirdeği

Mesaj bırakın
Ürün Açıklaması
Vanadyum oksit soğutulmamış termal kamera çekirdeği küçük boyut 640x512/12μm 30Hz
Ürün Genel Görünümü
iTL612Pro ultra minyatür kızılötesi kamera çekirdeği, 640 × 512 / 12μm wafer düzeyi dedektörü ile donatılmıştır ve son derece kompakt bir tasarımla tasarlanmıştır.3 mm ve toplam ağırlığı sadece 13.7g, endüstri SWaP (Büyüklük, Ağırlık ve Güç) standartlarını yeniden tanımlar.Temel bileşenlerin aşırı küçültülmesine ulaşır., yapısal yük, sistem entegrasyonu ve iteratif geliştirme açısından kompakt kızılötesi sistemlerin zorlu gereksinimlerini tam olarak ele alır.
Ana Özellikleri
  • Eşsiz Hafiflik ve En Az Yük
    • Ultra-Miniatür Boyut: 17.3×17.3×23.4 mm (9.1 mm lens dahil)
    • Ultra Hafif: 13.7±0.5g (9.1 mm lens dahil)
    • Ultra Düşük Güç Tüketimi: 0.5W kadar düşük
  • Açık Görüntüleyici Ana Akım FPA
    • 640x512 Geniş çaplı entegrasyon için çözünürlük
    • Geliştirilmiş Görüntü Açıklığı: Daha iyi görüntü kalitesi için birden fazla yeni nesil görüntü algoritması
  • Kolay Gelişim ve Kesintisiz Entegrasyon
    • Çeşitli uygulama senaryolarına uygun olarak birden fazla lens seçeneği mevcuttur
    • Çoklu görüntü çıkış arayüzlerini destekler: DVP8, LVDS, MIPI, USB 2.0, ve BT.656
    • Seri port kontrolü ile RAW/YUV/Matrix-TEMP veri çıkışı
Ürün Özellikleri
Model iTL612Pro
IR Detektörleri Göstericileri
Hassas Malzeme VOx
Karar 640×512
Piksel Boyutu 12 μm
Spektral Yanıt 8μm ~ 14μm
Tipik NETD ≤ 40mK
Görüntü İşleme
Dijital kare hızı 25/30Hz/50Hz
Başlama Zamanı ≤5s
Dijital Video RAW/YUV/Matrix-TEMP
Resim Algoritması NUC/3DNR/DNS/DRC/EE
Resim Görüntüsü 10 ((Siyah Sıcak/Beyaz Sıcak/Saçma Renkli)
Bilgisayar Yazılımı
Kızılötesi Modülü Kontrol Modülü ve Video Ekranı
Elektrikli
Standart Dış Arayüz 30Pin_HRS arayüzü: DF40C-30DP-0.4V ((51)
MIPI Dış Arayüzü 34Pin_Panasonic Bağlantı Ara yüzü: AXE634124
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/LVDS/MIPI/USB2.0/BT.656
Güçlendirme Voltajı 4.2-5.5V
Tipik Güç Tüketimi 0.5W
Sıcaklık Ölçümü
Çalışma sıcaklığı -10°C~+50°C
Sıcaklık ölçüm aralığı /
Sıcaklık ölçüm doğruluğu /
Kısmi sıcaklık ölçümü /
SDK /
Mekanik
Boyut (düşünce dahil) 17.3×17.3×23.4 (9.1mm lens)
17.3×17.3×30.2 (13mm lens)
17.3×17.3×38 (25mm lens)
17.3×17.3×54 (45mm lens)
Ağırlık (dışağı da dahil) 13.7±0.5g (9.1mm lens)
20±0,5g (13mm lens)
27.3±0.5g (25mm lens)
51±0,5g (45mm lens)
Çevreye Uyumluluk
Çalışma sıcaklığı -40°C~+70°C
Depolama sıcaklığı -45°C~+85°C
Nemlilik 5% ~ 95%, yoğunlaşmayan
titreşim Sinüs titreşimi, Frekans: 10HZ150HZ10HZ, Zirve Değeri: 0.15mm, Eksenel Yön: X, Dayanıklılık Zamanı: 8min/eksen, Dönemler: 2 kez
Etkisi Yarım Sinüs Dalgası, 30g/11ms, Çarpışma Yönü X Eksi, 3 kez
Sertifikasyon RoHS2.0/REACH
Optik lens Sabit odak atermik: 9.1/13/25/45mm
Endüstriyel Uygulamalar
iTL612 Pro termal görüntüleme modülü orman yangını, güç bakımı, fotovoltaik denetim, güvenlik izleme, giyilebilir cihazlar, taşınabilir cihazlar vb. alanlarında kullanılabilir.
Ürün Dizimiz
  • Yüksek duyarlılık ve mükemmel performans
  • Kızılötesi endüstrisinde dünya lider teknolojisi
  • Çeşitli kızılötesi dedektörleri mevcuttur - hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
  • Hızlı teslimatı sağlamak için seri üretim - yıllık milyonlarca dedektöre kadar üretim kapasitesi olan üç üretim hattı
Sıkça Sorulan Sorular
1Keramik ambalaj kızılötesi dedektörü hakkında.
Seramik ambalajlama süreci, olgun bir kızılötesi algılayıcı ambalajlama teknolojisi olan metal ambalajlamaya benzer.Paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalır.Seramik ambalajlar için, okuma devresinin kendi kendini ayarlayan çalışma sıcaklığı fonksiyonu vardır ve TEC stabilizasyonu gerekmez.
2. Wafer Seviye Ambalajı
Wafer düzeyinde ambalajlama, ayrıca wafer düzeyinde boyut ambalajlama olarak da bilinir, yarı iletken endüstrisinde gelişmiş ambalajlama teknolojisinin önemli bir parçası haline geldi.Wafer seviyesi ambalajlama (WLP), tüm MEMS waferinde doğrudan yüksek vakum ambalajlama işlemini tamamlama işlemidir, daha sonra tek bir kızılötesi dedektörü yapmak için yazıp kesilir.Bu küçük boyutlu ihtiyaçlarını karşılayan iyileştirilmiş bir çip boyutu paketi, hafif, taşınabilir, el taşınabilir, düşük fiyatlı ve yüksek üretim verimliliği.
