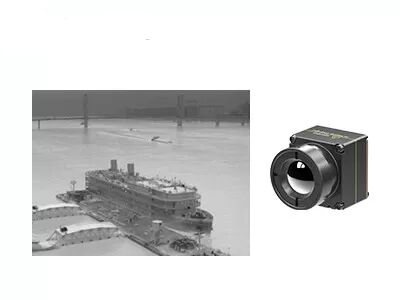

640x512 çözünürlüğü 8μm piksel pitch ve taşınabilir cihazlar için ≤30mK NETD ile soğutulmamış kızılötesi kamera çekirdeği
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL608 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Güç Tüketimi | 0,4W | Spektral Aralık | 8~14μm |
|---|---|---|---|
| Tipik NETD | ≤30mK | Piksel Aralığı | 12μm |
| Çözünürlük | 640x512 | Kare Hızı | 30/50Hz |
| Vurgulamak | Kızılötesi Kamera Çekirdeği 640x512,Kızılötesi Kamera Çekirdeği 12um,İHA Yükleri Drone Termal Kamera |
||
Ürün Açıklaması
Soğutulmamış kızılötesi kamera çekirdeği 640x512 8μm Taşınabilir ve alan kısıtlı cihazlara entegre
iTL608 kızılötesi çekirdeği, endüstri lideri kompaktlığı ve hafifliği elde ederken profesyonel görüntüleme performansını koruyarak minyatürleştirilmiş termal görüntüleme SWaP optimizasyonunu yeniden tanımlar.13 * 13 * 18 küçük bir ayak izi ile.3 mm ve hafif ağırlığı 6,7±1,5 gram olan, sınıfındaki en entegre edilebilir termal çekirdeklerden birini temsil ederek, ultra taşınabilir ve alan kısıtlı cihaz tasarımları için idealdir.
8μm ultra ince piksel teknolojisi ve 640 * 512 yerel çözünürlük kullanan çekirdek, son derece ayrıntılı termal görüntüler sunar.≤30mK NETD derecesi, 8-14μm LWIR spektrumunda olağanüstü sıcaklık algılama doğruluğunu garanti ederkenHızlı başlatma, ayarlanabilir kare hızı ve akıllı görüntü düzeltme algoritmaları güvenilir gerçek zamanlı görüntülemeyi sağlar.Çeşitli taşınabilir termal sistemlere sorunsuz entegrasyonu desteklemek için zengin çevresel uyumluluğu ile aşırı koşullarda kusursuz çalışır.
Ana Özellikleri
Çok Hafif Tasarım
- 13 * 13 * 18.3 mm'lik kompakt boyut ve 6.7 ± 1.5 g ağırlığı (6 mm lens dahil)
- Sınıfında en yüksek entegrasyon düzeyleri arasında
Yüksek duyarlılık, hassas algılama
- 640 * 512 çözünürlüğü olan 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
- Tipik NETD ≤ 30mK, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesini sağlar
Basitleştirilmiş Gelişim, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
- MIPI / USB 2.0 / BT dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler.656
- RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
| Model | iTL608 |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 640*512 |
| Piksel Boyutu | 8 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 30/50Hz |
| Başlama Zamanı | ≤6s |
| Dijital Video | RAW/YUV/TMP |
| Resim Algoritması | NUC/3DNR/DNS/DRC/EE |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| Yazılım | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 34Pin_Connector Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/USB2.0/I2C |
| Dijital Video Arayüzü | MIPI/USB2.0/BT656 |
| Güçlendirme Voltajı | 4-5,5V |
| Tipik Güç Tüketimi | 0.4W |
| Mekanik | |
| Boyut (düşünce dahil) | 6 mm lens ile: 13 * 13 * 18.3 mm (lens dış çapı Φ12.3 mm) 8.7mm lens ile: 13 * 13 * 19.8 mm (lens dış çapı Φ15.6 mm) 16.7mm lens ile: 13 * 13 * 27.9 mm (lens dış çapı Φ22.2 mm) 30 mm lens: 13 * 13 * 39 mm (lens dış çapı Φ36 mm) |
| Ağırlık (dışağı da dahil) | 6.7±1.5g (6mm lens) 7.5±1.5g (8.7mm lens) 17±1,5g (16,7 mm lens) 42.7±1.5g (30mm lens) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | Sabit odak atermik: 6/8.7/16.7/30mm |
Endüstriyel Uygulamalar
iTL608 termal görüntüleme modülü, Orman Yangınları, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha fazlası alanlarında kullanılabilir.
Temel Güçlerimiz
Sabit Tedarik
Tüm ekosistemimizde istikrarlı ve güvenilir bir tedarik zinciriyle, piyasa taleplerine hızlı bir şekilde yanıt verebiliriz.
Yenilikçiliği Sürdürmek
Detektör üretiminde uzmanlık ve sistem entegrasyonunu destekleme konusunda deneyimle, performans gereksinimleri hakkında derin bir anlayış kazanırız, tasarımları sürekli olarak optimize ederiz,Ve erdemli bir döngü yaratmak: Ürün Uygulama → Teknik Geri bildirim → Ürün Güncelleme.
Maliyet Avantajı
Tüm üretim zincirini yöneterek ve verimli, büyük ölçekli üretimden yararlanarak, çok çeşitli uygulamalar için rekabetçi fiyatlar sunuyoruz.
Sık Sorulan Sorular
Pseudo Color nedir?
Sahte renk olarak da adlandırılan sahte renk, nesnelerin termal dağılımını kızılötesi termal görüntüleme sistemi aracılığıyla görsel resimlere dönüştürür.Monitörde gri seviyede veya sahte renkte görüntülenirBu, nesnelerin sıcaklık dağılımını elde etmeyi sağlar. Termal görüntülerin görsel analizini kolaylaştırmak için, sıcaklık farklılıklarını gösteren sahte renkler kullanılarak temsil edilirler..
SensorMicro ısı görüntüleme modülü kaç tane sahte renk sunabilir?
Beyaz Ateş, Lava, Demir Yay, Sıcak Demir, Tıbbi, Arktik, Gökkuşağı1, Gökkuşağı2, Kırmızı Ateş, Beyaz Ateş
Kızılötesi odak düzlemi dizisinin çalışma prensibi
Fokal düzlem dizisi dedektöründe bir dizi ışık duyarlı eleman düzenlenmiştir.Sonsuzluktan yayılan kızılötesi ışınlar, odak düzlemi dizisinin bu ışık duyarlı unsurlarına optik sistemle görüntülenir.Detektör ışık sinyalini elektrik sinyaline dönüştürür ve bütünsel amplifikasyon, örnekleme, çıkış tamponu ve multipleks sistemini gerçekleştirir.ve sonunda bir görüntü oluşturmak için izleme sistemine gönderilir.
