640x512 çözünürlüğü 8μm piksel pitch ve taşınabilir cihazlar için ≤30mK NETD ile soğutulmamış kızılötesi kamera çekirdeği

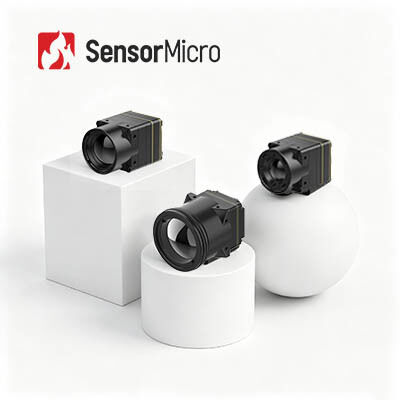

  • Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL608
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Güç Tüketimi 0,4W Spektral Aralık 8~14μm
Tipik NETD ≤30mK Piksel Aralığı 12μm
Çözünürlük 640x512 Kare Hızı 30/50Hz
Vurgulamak

Kızılötesi Kamera Çekirdeği 640x512

,

Kızılötesi Kamera Çekirdeği 12um

,

İHA Yükleri Drone Termal Kamera
Mesaj bırakın
Ürün Açıklaması
Soğutmasız Kızılötesi Kamera Çekirdeği 640x512 8μm Taşınabilir ve Alanı Kısıtlı Cihazlara Entegre Edilmiştir

iTL608 kızılötesi çekirdeği, profesyonel görüntüleme performansını korurken sektör lideri kompaktlık ve hafifliğe ulaşarak minyatürleştirilmiş termal görüntüleme SWaP optimizasyonunu yeniden tanımlıyor. 13 × 13 × 18,3 mm'lik küçük kaplama alanı ve 6,7±1,5 gramlık hafif kütlesiyle, kategorisindeki en entegre termal çekirdeklerden birini temsil eder ve bu da onu ultra taşınabilir ve alanı kısıtlı cihaz tasarımları için ideal kılar.

8μm ultra ince piksel teknolojisi ve 640 × 512 doğal çözünürlük kullanan çekirdek, son derece ayrıntılı termal görüntüler sunarken ≤30mK NETD derecesi, 8-14μm LWIR spektrumunda olağanüstü sıcaklık algılama doğruluğunu garanti eder. Hızlı başlatma, ayarlanabilir kare hızları ve akıllı görüntü düzeltme algoritmaları güvenilir, gerçek zamanlı görüntüleme sağlar. Evrensel çevresel uyumluluk için tasarlanan bu ürün, çeşitli taşınabilir termal sistemlere sorunsuz entegrasyonu desteklemek için zengin çevre birimi uyumluluğuyla zorlu koşullarda kusursuz bir şekilde çalışır.

Ana Özellikler
Son Derece Hafif Tasarım
  • 13 × 13 × 18,3 mm kompakt boyut ve 6,7 ±1,5 g ağırlık (6 mm lens dahil)
  • Kendi sınıfındaki en yüksek entegrasyon seviyeleri arasında
Yüksek Hassasiyet, Hassas Tespit
  • 640 × 512 çözünürlüklü 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
  • Tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir şekilde algılanmasını sağlar
Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
  • Farklı uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
  • MIPI/USB 2.0/BT.656 dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler
  • RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
Modeli iTL608
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 640×512
Piksel Boyutu 8μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 30/50Hz
Başlangıç ​​Süresi ≤6s
Dijital Video RAW/YUV/TMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak)
PC Yazılımı
Yazılım Modül Kontrolü ve Video Ekranı
Elektrik
Standart Harici Arayüz 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü TTL-232/USB2.0/I2C
Dijital Video Arayüzü MIPI/USB2.0/BT.656
Besleme Gerilimi 4-5.5V
Tipik Güç Tüketimi 0,4W
Mekanik
Boyut (lens dahil) 6 mm lensle: 13 × 13 × 18,3 mm (lens dış çapı Φ12,3 mm)
8,7 mm lensle: 13 × 13 × 19,8 mm (lens dış çapı Φ15,6 mm)
16,7 mm lensle: 13 × 13 × 27,9 mm (lens dış çapı Φ22,2 mm)
30 mm lensle: 13 × 13 × 39 mm (lens dış çapı Φ36 mm)
Ağırlık (lens dahil) 6,7±1,5 g (6 mm lens)
7,5±1,5g (8,7 mm lens)
17±1,5g (16,7 mm lens)
42,7±1,5 g (30 mm lens)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°~+85°
Nem %5~%95, yoğunlaşmayan
Titreşim 5,35grms, Rastgele Titreşim, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens Sabit Odaklı Atermal: 6/8,7/16,7/30 mm
Endüstriyel Uygulamalar

iTL608 termal görüntüleme modülü, Orman Yangınlarıyla Mücadele, Güç Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha birçok alanda kullanılabilir.

Temel Güçlü Yönlerimiz
Kararlı Tedarik

Ekosistemimizin tamamında istikrarlı ve güvenilir bir tedarik zincirine sahip olduğumuz için pazar taleplerine hızla yanıt verebiliyoruz.

İnovasyonu Sürdürmek

Dedektör üretimindeki uzmanlığımız ve sistem entegrasyonunu destekleme deneyimimizle, performans gereksinimleri hakkında derinlemesine bilgi sahibi oluyoruz, tasarımları sürekli olarak optimize ediyoruz ve verimli bir döngü oluşturuyoruz: Ürün Uygulaması → Teknik Geri Bildirim → Ürün Yükseltme.

Maliyet Avantajı

Tüm üretim zincirini yöneterek ve verimli, büyük ölçekli üretimden yararlanarak, çok çeşitli uygulamalar için rekabetçi fiyatlar sunuyoruz.

SSS
Sahte Renk Nedir?
Sahte renk olarak da adlandırılan sahte renk, nesnelerin termal dağılımını kızılötesi termal görüntüleme sistemi aracılığıyla monitörde gri düzeyde veya sahte renkte görüntülenen görsel resimlere dönüştürür. Bu, nesnelerin sıcaklık dağılımının elde edilmesini sağlar. Termal görüntülerin görsel analizini kolaylaştırmak için sıcaklık farklılıklarını gösteren sahte renkler kullanılarak temsil edilirler.
SensorMicro termal görüntüleme modülü kaç tane sahte renk sunabilir?
Beyaz Sıcak, Lav, Demir Kuşağı, Sıcak Demir, Tıbbi, Arktik, Gökkuşağı1, Gökkuşağı2, Kırmızı Sıcak, Beyaz Sıcak
Kızılötesi Odak Düzlemi Dizisinin Çalışma Prensibi
Odak düzlemi dizisi detektörü üzerinde bir dizi ışığa duyarlı eleman düzenlenmiştir. Sonsuzdan yayılan kızılötesi ışınlar, optik sistem aracılığıyla odak düzlemi dizisinin bu ışığa duyarlı elemanları üzerinde görüntülenir. Dedektör, ışık sinyalini elektrik sinyaline dönüştürür ve entegre amplifikasyon, örnekleme, çıkış tamponu ve çoğullama sistemini gerçekleştirir ve son olarak bir görüntü oluşturmak üzere izleme sistemine gönderilir.
