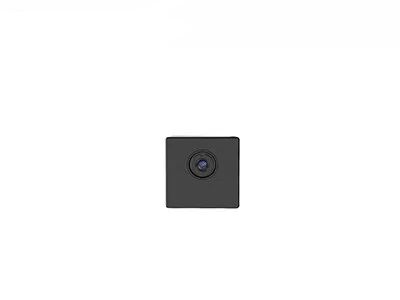

Soğutmasız Mikro LWIR Termal Kamera Çekirdeği 256x192 12μM, 3.2mm Lensli
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iLC212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 256x192 | Güç Tüketimi | 700mW |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤65mK | Kare oranı | 25Hz/30Hz |
| Vurgulamak | LWIR Termal Kamera 12uM,3.2mm Lens LWIR Termal Kamera,256x192 LWIR Termal Kamera Çekirdeği |
||
Ürün Açıklaması
iLC212 Termal Güvenlik Kamerası Modülü
Soğutmasız Mikro LWIR 256x192 12μm Termal Kamera Çekirdeği, 3.2mm Lens ile
Ürün Açıklaması
iLC212 soğutmasız IR görüntüleme modülü, 256x192 / 12μm odak düzlemi dizisi yonga seviyesi paket (WLP) kızılötesi dedektörünü entegre eder ve 8 ila 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayabilir.
SWaP-C'nin tam olarak optimize edilmesi için tasarlanan iLC212 termal kamera modülü, güvenlik ve gözetim alanında boyut, ağırlık ve maliyet konusunda katı gereksinimleri olan müşteriler için özel olarak tasarlanmıştır. Mini boyutu, hafifliği ve çok düşük fiyatı sayesinde, iLC212 termal çekirdek, müşterilerin düşük fiyat taleplerini büyük ölçüde karşılar, geliştirme sürelerini kısaltır ve onlar için maliyet tasarrufu sağlar.
SensorMicro, termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır. Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşteriler için maliyeti büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
Ana Özellikler
- Tamamen optimize edilmiş SWaP-C uygulaması
- Çeşitli güvenlik termal kameraları için uygundur
- Geniş bir termal görüntüleme uygulamaları yelpazesi
- Düşük Güç Tüketimi
Ürün Özellikleri
| Model | iLC212 |
| IR Dedektör Performansı | |
| Malzeme | Soğutmasız Vanadyum Oksit |
| Çözünürlük | 256×192 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| Görüntü İşleme | |
| Dijital Video | RAW/YUV/BT656; USB2.0 Video İletişimini Destekler; Sıcaklık Ölçümü Destek Parametre Hattı |
| Dijital Kare Hızı | 25Hz/30Hz |
| Görüntü Ekranı | Siyah-sıcak/beyaz-sıcak/Sözde renk |
| Görüntü Algoritması | Düzensizlik Düzeltme (NUC) 3D Görüntü Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) EE İyileştirme |
| Başlangıç Süresi | ≤3s |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklık Aralığı | -10℃~+50℃ |
| Sıcaklık Ölçüm Aralığı | -20℃~+150℃, Sıcaklık Ölçüm Aralığı Genişletme ve Özelleştirmeyi Destekler |
| Sıcaklık Ölçüm Doğruluğu | ±3℃/±3% (daha büyük değeri alın) @23℃±5℃; Sıcaklık Ölçüm Mesafesi 1.5m'dir |
| Bölgesel Sıcaklık Ölçümü | Herhangi bir Alan Sıcaklık Ölçümünü Destekler, Alan Maksimum Değerini, Minimum Değerini ve Ortalama Değerini Çıktı |
| SDK | Windows / Linux Sürümü, Video Akışı Analizi ve Gri Tonlamadan Sıcaklık Dönüşümünü Elde Edin |
| Elektriksel Arayüz | |
| Harici Arayüz | 30pin_HRS Konnektör Güç Girişi Dijital Video RS232-TTL/USB2.0 GPIO vb. |
| İletişim | RS232-TTL/USB2.0 |
| Genişletme Bileşeni | VPC Kartı |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Güç Sistemi | |
| Güç Kaynağı | DC 3.3V±0.1V |
| Güç Tüketimi | Kararlı Durum: 0.70W/3.3V @23±3℃ |
| Fiziksel Özellik | |
| Konnektörler | Harici Konnektör Modeli: DF40C-30DP-0.4V (51), (HRS-Erkek) Eşleşen Konnektör Modeli: DF40C (2.0)-30DS-0.4V (51), (HRS-Dişi) |
| Boyut | 21mm×21mm×12.8mm (3.2mm lens dahil) |
| Ağırlık | 8.9g±0.5g (3.2mm lens dahil) |
| Çevresel Uyarlanabilirlik | |
| Çalışma Sıcaklığı | -40℃～+70℃ |
| Depolama Sıcaklığı | -45℃～+85℃ |
| Nem | %5~%95, yoğuşmasız |
| Darbe ve Titreşim Direnci | Darbe: yarım sinüs dalgası, 40g/11ms, 3 eksenli, 6 yönlü Titreşim: 5.35grms, 3 eksen |
| Sertifikasyon | ROHS2.0/REACH |
| Lens | |
| Opsiyonel Lens | 3.2mm/F1.1, HFOV: 55.6±2.8°; Kaplama: AR |
Endüstriyel Uygulamalar
iLC212 termal görüntüleme modülü, Güvenlik İzleme, Termografi, Giyilebilir Cihaz, Araç Elektroniği, Akıllı Ev, Canlı Yaratık Tespiti vb. alanlarda uygulanır.
Standartlaştırılmış Hizmet
Tam Dokümantasyon: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmine gerek kalmadan başlayın.
Geliştirme ve Test Yardımı: Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması kolaylaştırıldı.
Gelişmiş Geliştirici Araç Seti: Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
Uzaktan Teknik Destek: 7/24 destek—kritik sorunlar için hızlı yanıt ve zamanında çözüm.
Garanti: Optimal performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumu.
SSS
1. Kızılötesi radyasyon nedir?
Kızılötesi termal görüntülemeden bahsederken, ilk düşünülmesi gereken şey kızılötesi radyasyondur (IR). Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700nm'den başlar ve yaklaşık 1mm'ye kadar uzanır. Tüm nesneler, bizim için görünmez olan kızılötesi radyasyon şeklinde belirli bir miktar ısı yayar, çünkü tüm elektromanyetik spektrumda, çıplak göz sadece "görünür ışığı" görebilir.
2. Kızılötesi termal görüntüleyici nasıl çalışır?
Kızılötesi ekipmanın temel bileşeni, çevredeki nesnelerin küçük sıcaklık farkını hassas bir şekilde algılayabilen kızılötesi termal dedektördür. Daha sonra, bu radyasyon bilgisini nesneden toplar ve sıcaklık farkı bilgisine dayalı olarak görüntüleme için sıcaklık bilgisini çıkarır. Nesne ne kadar sıcaksa, o kadar çok kızılötesi radyasyon üretir. Yoğunluk çok yüksekse, ısı gibi hissedebilirsiniz.
