Minyatür VOx FPA Termal Görüntüleme Kamerası Çekirdeği 120x90 / 17μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Spektral aralık | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| Çözünürlük | 120x90 | Piksel aralığı | 17 mikron |
| Sıcaklık aralığı | -20℃~+120℃ (Özelleştirilebilir) | Boy | 8,5x8,5x9,16 mm |
| Vurgulamak | VOx FPA Termal Görüntüleme Kamerası,Minyatür Termal Görüntüleme Kamerası Çekirdeği,Termal Kamera Çekirdeği 120x90 |
||
Ürün Açıklaması
TIMO120 Termal Kamera Çekirdeği

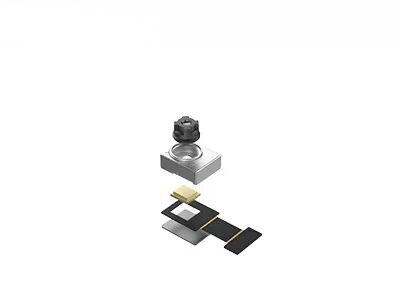

Kızılötesi Kameralara Entegre Minyatür VOx FPA 120x90 / 17μm Termal Görüntüleme Kamera Çekirdeği
Ürün Açıklaması
TIMO120 minyatür kızılötesi modülü, hedef alanın ve ısı dağılımının termal görüntülerini hızlı bir şekilde elde etmek için gofret seviyesi optiği, 120x90 / 17μm gofret seviye paketi (WLP) dedektörü ve temel görüntü işleme devresini entegre eder.
TIMO120 termal görüntüleme çekirdeği, optimize edilmiş boyut, ağırlık, güç, maliyet (SWaP-C) kızılötesi görüntüleme uygulamalarına yöneliktir.Süper minyatür yapısı ve ultra düşük güç tüketimi, maliyet, boyut ve ağırlık açısından katı gereksinimleri olan çeşitli akıllı cihazlara, termal kameralara veya mobil terminallere entegre edilmeye elverişlidir.
Ana Özellikler
- Minimum WLP kızılötesi modülü, 8,5x8,5x9,16 mm boyutlarında
- Çeşitli gömülü platformlarla uyumlu DVP Arayüzü
- Görünür kamera modülü eşdeğeri, doğrudan entegrasyon
- Eksiksiz SDK geliştirme kiti
- Daha uzun çalışma süresini uzatmak için düşük güç tasarımı
- Birçok akıllı uygulama türü için düşük maliyet
Ürün Özellikleri
| Modeli | TIMO-120 |
| Kızılötesi Dedektör Performansı | |
| Çözünürlük | 120x90 |
| Piksel aralığı | 17 mikron |
| Spektral aralık | 8~14μm |
| NETD | ≤60mK |
| Objektif Tipi | WLO |
| Odak modu | Sabit Yakınlaştırma |
| HFOV | 90°/50° |
| Alan derinliği | 10 cm'den Sonsuza |
| Kare hızı | 1~30Hz (Özelleştirilebilir) |
| Sıcaklık ölçümü | |
| Sıcaklık aralığı | -20°C ~ +120°C (Kişiselleştirilebilir) |
| Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın) |
| Arayüz/Kontrol | |
| AVDD | 3,6V±0,05V |
| VSK/VDET | 4,7±0,05V |
| DVDD | 1,8V±0,05V |
| Arayüz | Dijital Arayüz |
| Güç tüketimi | 45 mW (Tipik Mod);9 mW (Düşük Güç Modu) |
| Fiziksel özellikler | |
| Boyut (mm) | 12x10x5,48 (YFOV=90°);8,5x8,5x9,16 (HFOV=50°) (Özellikler Geçerli Olacaktır) |
| Çalışma Sıcaklığı | -20°C ~ +60°C |
| Depolama sıcaklığı | -40°C ~ +85°C |
Endüstriyel Uygulamalar
TIMO120 kızılötesi termal kamera çekirdeği, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Küresel Sensör Teknolojisi Ekibi
SSS
1. Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuşurken, düşünülmesi gereken ilk şey kızılötesi radyasyondur (IR).Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700 nm'de başlar ve yaklaşık 1 mm'ye kadar uzanır.Tüm nesneler, bizim için görünmeyen kızılötesi radyasyon şeklinde belirli bir miktarda ısı yayar, çünkü tüm elektromanyetik spektrumda çıplak göz yalnızca "görünür ışığı" görebilir.
2. Kızılötesi termal kamera nasıl çalışır?
Kızılötesi ekipmanın temel bileşeni, çevredeki nesnelerin küçük sıcaklık farklarını hassas bir şekilde algılayabilen kızılötesi termal dedektördür.Ardından nesneden bu radyasyon bilgisini toplar ve sıcaklık farkı bilgisine dayalı olarak görüntüleme için sıcaklık bilgisini verir.Nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir.Yoğunluk çok yüksekse, onu ısı gibi hissedebilirsiniz.
