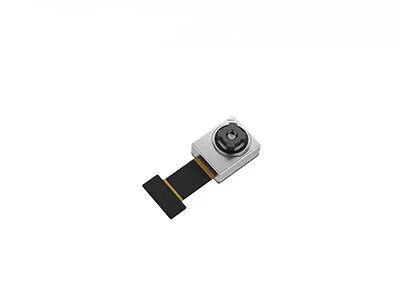

OEM Küçük Boy Soğutmasız LWIR Termal Görüntüleme Çekirdeği 256x192 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Piksel aralığı | 12um |
---|---|---|---|
Spektral aralık | 8~14μm | Sıcaklık aralığı | -20℃~+120℃ (Özelleştirilebilir) |
NETD | ≤45mK | Boy | 15x13x6.83mm |
Vurgulamak | Soğutmasız LWIR Termal Görüntüleme Çekirdeği,OEM LWIR Termal Görüntüleme Çekirdeği,12um Küçük Termal Kamera Çekirdeği |
256x192 Çözünürlük, 12μm Piksel Boyutu ile Hafif LWIR Soğutmasız Termal Görüntüleme Çekirdeği
Soğutmasız termal modül olarak da bilinen TIMO256 soğutmasız IR görüntüleme modülü, Global Sensor Technology (GST) tarafından geliştirilen TIMO kızılötesi kamera modülü ailesinden biridir.8 ila 14 mikron arasındaki uzun dalga boyunu kapsayan son derece küçük boyutlu 256x192 / 12μm gofret seviye paketi (WLP) kızılötesi dedektörü içerir.
WLP teknolojisi sayesinde, TIMO256 termal IR kamera modülü, süper mikro yapıya, ultra düşük maliyete ulaşırken, daha yüksek hassasiyet ve üstün görüntü kalitesini uygun bir fiyata sunarak müşterinin kendi gereksinimlerine göre en uygun tipi seçmesine olanak tanır.
Tamamen optimize edilmiş yapısı sayesinde TIMO256 termal kamera çekirdeği Termografi, Salgın Önleme, Akıllı Donanım, AIoT vb. gibi kızılötesi termal görüntüleme uygulamalarında popülerdir ve yaygın olarak kullanılmaktadır.
- Dedektör: WLP soğutmasız mikrobolometre
- Çözünürlük: 256x192 / 12 μm
- Minyatür Boyut: 15x13x6.83mm
- NETD: ≤45mK
Modeli | TIMO-256 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 256x192 |
Piksel aralığı | 12um |
Spektral aralık | 8~14μm |
NETD | ≤45mK |
Objektif Tipi | WLO |
Odak modu | Sabit Yakınlaştırma |
HFOV | 53°±1° |
Alan derinliği | 10 cm'den Sonsuza |
Kare hızı | 1~30Hz (Özelleştirilebilir) |
Sıcaklık ölçümü | |
Sıcaklık aralığı | -20°C ~ +120°C (Kişiselleştirilebilir) |
Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın) |
Arayüz/Kontrol | |
AVDD | 3,6V±0,05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1,8V±0,05V |
Arayüz | Dijital Arayüz |
Güç tüketimi | 70mW |
Fiziksel özellikler | |
Boyut (mm) | 15x13x6.83 (Özellikler Geçerli Olacaktır) |
Çalışma Sıcaklığı | -20°C ~ +60°C |
Depolama sıcaklığı | -40°C ~ +85°C |
TIMO256 termal kamera çekirdeği, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuşurken, düşünülmesi gereken ilk şey kızılötesi radyasyondur (IR).Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700 nm'de başlar ve yaklaşık 1 mm'ye kadar uzanır.Tüm nesneler, bizim için görünmeyen kızılötesi radyasyon şeklinde belirli bir miktarda ısı yayar, çünkü tüm elektromanyetik spektrumda çıplak göz yalnızca "görünür ışığı" görebilir.
2. Kızılötesi termal kamera nasıl çalışır?
Kızılötesi ekipmanın temel bileşeni, çevredeki nesnelerin küçük sıcaklık farklarını hassas bir şekilde algılayabilen kızılötesi termal dedektördür.Ardından nesneden bu radyasyon bilgisini toplar ve sıcaklık farkı bilgisine dayalı olarak görüntüleme için sıcaklık bilgisini verir.Nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir.Yoğunluk çok yüksekse, onu ısı gibi hissedebilirsiniz.
