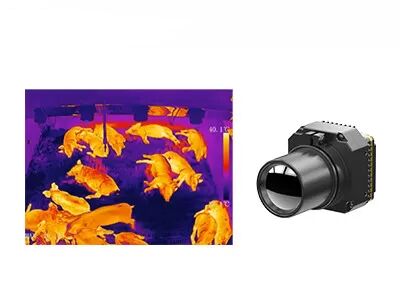

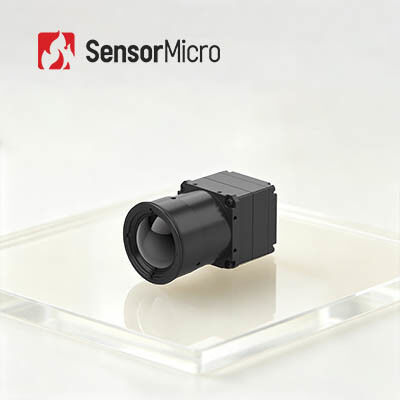

Sıcaklık ölçümü ile soğutulmamış Kızılötesi Termal Kamera Modülü 1280x1024/12μm
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN1212R |
| Min sipariş miktarı | 1 PARÇA |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Sıcaklık Aralığı | -20°C~+550°C (Özelleştirilebilir) | Sıcaklık Doğruluğu | ±2℃ veya ±2% |
|---|---|---|---|
| Çözünürlük | 1280x1024/12μm | NETD | ≤40mK/F1.0/25°C |
| Spektral Aralık | 8~14μm LW | Dijital Kare Hızı | 30 Hz |
| Vurgulamak | Kamera Modül Çekirdeği 25Hz,İHA Yükleri Kamera Modül Çekirdeği,Soğutmasız Kamera Modül Çekirdeği |
||
Ürün Açıklaması
Soğutulmamış Kızılötesi Isı Kamerası Modülü Temperatür Ölçümü ile Çekirdek 1280x1024/12μm
Ürün Genel Görünümü
COIN1212R kızılötesi kamera çekirdeği, gelişmiş sinyal işleme devreleri ve sıcaklık ölçüm algoritmaları ile entegre edilmiş 1280*1024/12μm megapixel soğutulmamış kızılötesi dedektöre sahiptir.Geniş çapta kabul edilen seri iletişim protokollerini destekliyor ve çeşitli video çıkış arayüzleri ile birlikte tam bir optik lens seçeneği yelpazesi sunuyor.
Sıcaklık farklılıklarını hızlı bir şekilde algılayabilen ve net termal görüntüler ve hassas sıcaklık verileri sağlayabilen,Sıcaklık ölçüm sistemlerinin ikincil gelişimini önemli ölçüde kolaylaştırırBu, akıllı izleme, üst düzey üretim, süreç kontrolü, bilimsel araştırma,ve diğer yüksek kaliteli termal görüntüleme uygulamaları.
Ana Özellikleri
- Yüksek Kararlı Görüntüleme, Kesin Bulma
- Megapixel yüksek çözünürlüklü algılama, daha geniş manzaralar ve daha büyük alanlar üzerinde kızılötesi sıcaklık ölçümünü sağlar
- Küçük sıcaklık değişimlerini izlerken, hedefin daha fazla termal ayrıntısı açıkça ortaya çıkar
- Tam Özellikler ve Etkililik
- En iyi büyük formatlı soğutulmamış kızılötesi dedektörü ile geliştirilmiştir.
- Görüntü kalitesini artırmak için birden fazla gelişmiş görüntü işleme algoritması ile entegre
- ±3°C veya ±3%'e kadar sıcaklık ölçüm doğruluğu, özelleştirilebilir uzantılarla -20°C'den 150°C'ye ve 0'dan 550°C'ye kadar aralıkları destekler
- Çoklu Yapılandırmalar, Hızlı Entegrasyon
- DVP ve BT dahil olmak üzere çeşitli görüntü çıkış modlarını destekler.1120
- Seri port kontrolü ile RAW/YUV görüntü veri çıkışı
Ürün Özellikleri
| Model | COIN1212R |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 1280*1024 |
| Piksel Boyutu | 12 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤40mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital kare hızı | 30Hz |
| Başlama Zamanı | 6s |
| Analog Video | / |
| Dijital Video | RAW/YUV422/TMP |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) 2 boyutlu gürültü bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 50pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) |
| Genişleme Kurulu | USB3.0 |
| İletişim Arayüzü | TTL-232 |
| Dijital Video Arayüzü | DVP16/BT.1120/MIPI |
| Güçlendirme Voltajı | 4.5~5.5V |
| Tipik Güç Tüketimi | 1.0W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~150°C, 0°C~550°C; Özelliklendirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±2°C / ±2%'den büyük |
| Kısmi sıcaklık ölçümü | Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri |
| SDK | Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Mekanik | |
| Çıplak çekirdek boyutu ((mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Çıplak çekirdek ağırlığı ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | |
| Optik lens | Sabit odak atermik: 14mm/19mm/24mm |
| Koruma seviyesi | IP67 (Ön lens) |
Endüstriyel Uygulamalar
COIN1212R termal görüntüleme modülü, elektrik enerjisi denetimi, makine görüşü, bina HVAC güvenliği ve izleme, açık hava, yangın söndürme ve kurtarma, kanun uygulama ve kurtarma vb.
Ürün Dizimiz
- Yüksek duyarlılık ve mükemmel performans
- Kızılötesi endüstrisinde dünya lider teknolojisi
- Çeşitli kızılötesi dedektörleri mevcuttur - Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
- Hızlı teslimatı sağlamak için seri üretim - Yıllık üretim kapasitesi milyonlarca dedektöre kadar olan üç üretim hattı
Sıkça Sorulan Sorular
-
Kızılötesi radyasyon nedir?
Kızılötesi termal görüntüleme hakkında konuştuğumuzda, düşünmemiz gereken ilk şey kızılötesi radyasyondur (IR). Kızılötesi radyasyon enerjisinin dalga boyu yaklaşık 700nm'de başlar ve yaklaşık 1mm'ye kadar uzanır.Tüm nesneler kızılötesi radyasyon şeklinde belli miktarda ısı yayarlar.Çünkü tüm elektromanyetik spektrumda çıplak göz sadece "görülebilir ışık" görebilir. -
Kızılötesi termal görüntüleyici nasıl çalışır?
Kızılötesi cihazın temel bileşeni, çevresindeki nesnelerin küçük sıcaklık farkını hassas bir şekilde algılayabilen kızılötesi ısı dedektörüdür.Bu radyasyon bilgisini nesneye toplar ve görüntüleme için sıcaklık bilgisini çıkarır.Bu, sıcaklık farkı bilgilerine dayanır. nesne ne kadar sıcaksa, o kadar fazla kızılötesi radyasyon üretir. yoğunluğu çok yüksekse, onu sıcaklık gibi hissedebilirsiniz.
