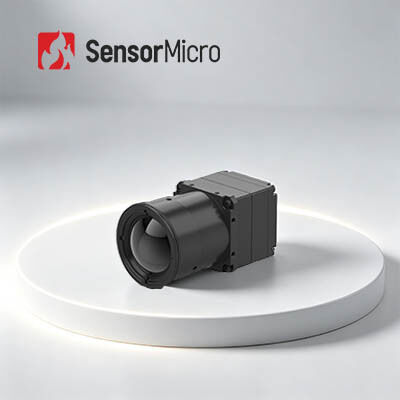

1280x1024/12µm Endüstriyel Termografi için Kızılötesi Kamera Modülü Çekirdeği

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN1212R
Min sipariş miktarı 1 PARÇA
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Sıcaklık Aralığı -20°C~+550°C (Özelleştirilebilir) Sıcaklık Doğruluğu ±2℃ veya ±2%
Çözünürlük 1280x1024/12μm NETD ≤40mK/F1.0/25°C
Spektral Aralık 8~14μm LW Dijital Kare Hızı 30 Hz
Vurgulamak

Kamera Modülü Çekirdeği 640x512

,

Termografi Kamera Modülü Çekirdeği

,

17um Kızılötesi Termal Kamera Modülü
Mesaj bırakın
Ürün Açıklaması
1280x1024 12µm Endüstriyel Termografi için Kızılötesi Kamera Modülü Çekirdeği
Ürün Genel Bakışı

COIN1212R kızılötesi kamera çekirdeği, gelişmiş sinyal işleme devreleri ve sıcaklık ölçüm algoritmaları ile entegre edilmiş, megapiksel 1280*1024/12µm soğutmasız kızılötesi dedektöre sahiptir. Yaygın olarak benimsenen seri iletişim protokollerini destekler ve çeşitli optik lens seçenekleriyle birlikte çok çeşitli video çıkış arayüzleri sunar.

Sıcaklık farklarını hızlı bir şekilde tespit etme ve net termal görüntüler ile hassas sıcaklık verileri sunma yeteneği sayesinde, sıcaklık ölçüm sistemlerinin ikincil geliştirilmesini önemli ölçüde kolaylaştırır.

Ana Özellikler
Yüksek Çözünürlüklü Görüntüleme, Hassas Tespit
  • Megapiksel yüksek çözünürlüklü tespit, daha geniş görüş alanları ve daha büyük alanlar üzerinde kızılötesi sıcaklık ölçümünü sağlar
  • Küçük sıcaklık değişimlerini izlerken, hedefin daha fazla termal detayı net bir şekilde ortaya çıkar
Tam Özellikli ve Verimli
  • Üst düzey büyük formatlı soğutmasız kızılötesi dedektör ile geliştirilmiştir
  • Görüntü kalitesini artırmak için birden fazla gelişmiş görüntü işleme algoritması ile entegre edilmiştir
  • ±3°C veya ±3%'e kadar sıcaklık ölçüm doğruluğu, -20°C ila 150°C ve 0 ila 550°C aralıklarını destekler, özelleştirilebilir uzantılarla
Çoklu Yapılandırmalar, Hızlı Entegrasyon
  • DVP ve BT.1120 dahil olmak üzere çeşitli görüntü çıkış modlarını destekler
  • Seri port kontrolü ile RAW/YUV görüntü verisi çıkışı
Ürün Özellikleri
Model COIN1212R
Kızılötesi Dedektör Göstergeleri Hassas Malzeme: VOx
Çözünürlük: 1280*1024
Piksel Boyutu: 12µm
Spektral Yanıt: 8µm ~ 14µm
Tipik NETD: ≤40mK/F1.0/25℃
Görüntü İşleme Dijital Kare Hızı: 30Hz
Başlangıç Süresi: 6s
Analog Video: /
Dijital Video: RAW/YUV422/TMP
Görüntü Algoritması: Düzensizlik Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Bastırma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar Vurgulama (EE)
Görüntü Ekranı: 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı ICC Yazılımı: Modül Kontrolü ve Video Görüntüleme
Elektriksel Standart Harici Arayüz: 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek)
Genişletme Kartı: USB3.0
İletişim Arayüzü: TTL-232
Dijital Video Arayüzü: DVP16/BT.1120/MIPI
Besleme Gerilimi: 4.5~5.5V
Tipik Güç Tüketimi: 1.0W
Sıcaklık Ölçümü Çalışma Sıcaklığı: -10℃~+50℃
Sıcaklık Ölçüm Aralığı: -20℃~150℃, 0℃~550℃; Özelleştirme ve Genişletmeyi Destekler
Sıcaklık Ölçüm Doğruluğu: ±2℃ / ±2%'nin büyük olanı
Kısmi Sıcaklık Ölçümü: Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerini çıktı olarak destekler
SDK: Android/Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Gerçekleştirir
Mekanik Sadece Çekirdek Boyutu(mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Sadece Çekirdek Ağırlığı(g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Çevresel Uyumluluk Çalışma Sıcaklığı: -40℃~+70℃
Depolama Sıcaklığı: -45℃~+85℃
Nem: %5~%95, yoğuşmasız
Titreşim: 5.35grms, Rastgele Titreşim, 3 eksen
Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön
Sertifikasyon: ROHS2.0/REACH
Optik Lens Optik Lens: Sabit Odaklı Atermal: 14mm/19mm/24mm
Koruma Seviyesi: IP67(Ön Lens)
Endüstriyel Uygulamalar

COIN1212R termal görüntüleme modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenlik ve İzleme, Açık Hava, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma vb. alanlarda yaygın olarak kullanılmaktadır.

Ürün Faydaları
Çeşitli Ürün Portföyü

Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.

Zengin Ürün Çeşitliliği

Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.

Üstün Performans

Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesinde performans gösterecek şekilde tasarlanmıştır.

Kolay Entegrasyon

Birden fazla arayüz seçeneği, entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı geliştirmeyi mümkün kılar.

Sıkça Sorulan Sorular
Kızılötesi izoterm nedir?
İzoterm grafiğindeki aynı sıcaklık değerine sahip noktaları birleştiren çizgiye izoterm denir. İzotermler farklı durumları gösterir ve temsil edilen sıcaklık da farklıdır, bu da aşağıdaki durumlara ayrılır:
  • İzoterm seyrekse, farklı yerler arasındaki sıcaklık farkı nispeten küçüktür; izoterm yoğunsa, bu, farklı yerlerdeki sıcaklığın çok farklı olduğu anlamına gelir.
  • İzoterm düzse, sıcaklık dağılımını etkileyen faktörlerin az olduğu anlamına gelir; izoterm eğriyse, sıcaklık dağılımını etkileyen faktörlerin çok olduğu anlamına gelir.
  • Doğu-batı eğilimi, sıcaklığın enlemle değiştiği ve enlem faktörünün ana faktör olduğu anlamına gelir; izoterm kıyı şeridine paralelse, bu, sıcaklığın denizden uzaklıkla değiştiği ve denizden uzaklığın ana faktör olduğu anlamına gelir.
