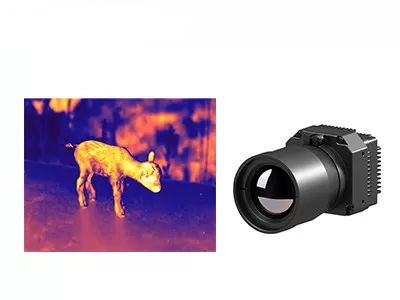

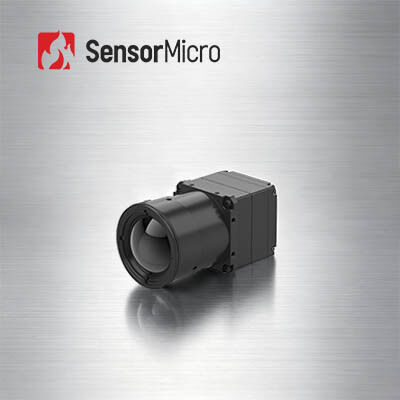

Soğutulmamış Kızılötesi Kamera Modülü LWIR Yüksek Çözünürlük 1280x1024/12μm 30Hz Dijital Çerçeve Hızı ile
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN1212R |
| Min sipariş miktarı | 1 PARÇA |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024/12μm | NETD | ≤40mK/F1.0/25°C |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 30 Hz |
| Besleme Gerilimi | 4.5~5.5V | Tipik Güç Tüketimi | 1.0W |
| Vurgulamak | VOx Soğutmasız kızılötesi Kamera Modülü,LWIR Soğutmasız kızılötesi Kamera Modülü,1280x1024 LWIR Kamera Modülü |
||
Ürün Açıklaması
Soğutulmamış Kızılötesi Kamera Modülü LWIR Yüksek çözünürlük 1280x1024/12μm
Ürün Genel Görünümü
COIN1212R kızılötesi kamera çekirdeği, gelişmiş sinyal işleme devreleri ve sıcaklık ölçüm algoritmaları ile entegre edilmiş 1280*1024/12μm megapixel soğutulmamış kızılötesi dedektöre sahiptir.Geniş çapta kabul edilen seri iletişim protokollerini destekliyor ve çeşitli video çıkış arayüzleri ile birlikte tam bir optik lens seçeneği yelpazesi sunuyor. Sıcaklık farklılıklarını hızlı bir şekilde algılayabilen ve net termal görüntüler ve hassas sıcaklık verileri sağlayabilen,Sıcaklık ölçüm sistemlerinin ikincil gelişimini önemli ölçüde kolaylaştırırBu, akıllı izleme, üst düzey üretim, süreç kontrolü, bilimsel araştırma,ve diğer yüksek kaliteli termal görüntüleme uygulamaları.
Ana Özellikleri
- Yüksek çözünürlüklü görüntüleme, hassas algılama:Megapixel yüksek çözünürlüklü algılama, daha geniş manzaralar ve daha büyük alanlarda kızılötesi sıcaklık ölçümünü sağlar.Hedefin daha fazla termal ayrıntısı açıkça ortaya çıkıyor..
- Tam özellikli ve verimli:Büyük formatlı soğutulmamış kızılötesi dedektörü ile geliştirilmiş, görüntü kalitesini artırmak için çoklu gelişmiş görüntü işleme algoritmaları ile entegre edilmiş.Sıcaklık ölçüm doğruluğu ±3°C veya ±3%'e kadar, özelleştirilebilir uzantılarla -20 °C'den 150 °C'ye ve 0'dan 550 °C'ye kadar aralıkları destekler.
- Çoklu yapılandırmalar, hızlı entegrasyon:DVP ve BT dahil olmak üzere çeşitli görüntü çıkış modlarını destekler.1120Seri port kontrolü ile RAW/YUV görüntü veri çıkışı.
Ürün Özellikleri
| Model | COIN1212R |
|---|---|
| IR Detektörleri Göstericileri |
Duyarlı malzeme:VOx Karar:1280*1024 Piksel Boyutu:12 μm Spektral tepki:8μm ~ 14μm Tipik NETD:≤40mK/F1.0/25°C |
| Görüntü İşleme |
Dijital kare hızı:30Hz Başlama saati:6s Analog Video:/ Dijital Video:RAW/YUV422/TMP Görüntü Algoritması:Eşsizlik Düzeltmesi (NUC), 3D Gürültü Azaltımı (3DNR), 2D Gürültü Baskı (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar Geliştirme (EE) Resim gösterimi:10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | ICC Yazılımı:Kontrol Modülü ve Video Ekranı |
| Elektrikli |
Standart Dış Arayüz:50pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) Genişleme tablosu:USB3.0 İletişim arayüzü:TTL-232 Dijital Video Arayüzü:DVP16/BT.1120/MIPI Besleme voltajı:4.5~5.5V Tipik güç tüketimi:1.0W |
| Sıcaklık Ölçümü |
Çalışma sıcaklığı:-10°C~+50°C Sıcaklık ölçüm aralığı:-20°C~150°C, 0°C~550°C; Özelliklendirme ve Genişleme Destek Sıcaklık ölçüm doğruluğu:±2°C / ±2%'den büyük Kısmi sıcaklık ölçümü:Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri SDK:Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Mekanik |
Çıplak çekirdek boyutu ((mm):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm Çıplak çekirdek ağırlığı ((g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| Çevreye Uyumluluk |
Çalışma sıcaklığı:-40°C~+70°C Depolama sıcaklığı:-45°C~+85°C Nem:5% ~ 95%, yoğunlaşmayan titreşim:5.35 gram, rastgele titreşim, 3 eksen. Etkisi:Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü Sertifika:RoHS2.0/REACH |
| Optik lens |
Optik lens:Sabit odak atermik: 14mm/19mm/24mm Koruma seviyesi:IP67 (Ön lens) |
Endüstriyel Uygulamalar
COIN1212R kızılötesi görüntüleme modülü, Güç Elektrik, Makine Görme, Bina Denetimi, Metalürji Petrokimya vb.
Özel Hizmet
- Ürün özelleştirme:Konfigurasyonları ayarlamak ve endüstri özel gereksinimlerini karşılamak için algoritmaları uyarlamak
- Yerel teknik destek ve eğitim:Temel müşterilere uygulamalı sistem kurulumunu ve operasyonel eğitimi sağlamak
- Yeni Ürünler ve Piyasalar için Ortak Yenilik:Yenilikçi kızılötesi uygulama çözümleri geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
Kızılötesi izotermi nedir?
İzoterm grafiğinde aynı sıcaklık değerine sahip noktaları birbirine bağlayan çizgi izoterm olarak adlandırılır. İzotermler farklı durumlar gösterir ve temsil edilen sıcaklık da farklıdır,Aşağıdaki durumlara ayrılırlar::
- Eğer izotermi seyrek ise, farklı yerler arasındaki sıcaklık farkı nispeten küçüktür; eğer izotermi yoğunsa, bu farklı yerlerdeki sıcaklığın çok farklı olduğu anlamına gelir.
- Eğer izoterm düz ise, bu sıcaklık dağılımını etkileyen çok az faktör olduğu anlamına gelir; eğer izoterm eğri ise,Bu, sıcaklık dağılımını etkileyen birçok faktörün olduğu anlamına gelir.
- Doğu-batı eğiliminin anlamı, sıcaklığın enlem ile değişmesi ve enlem faktörünün ana faktör olmasıdır; izotermin sahil çizgisine paralel olması durumunda,Bu da demek oluyor ki sıcaklık denizden mesafeye göre değişir., ve denizden mesafe en önemli faktördür.
