1280×1024/12μm LWIR Kızılötesi Kamera Modülü 8~14μm Spektral Aralık

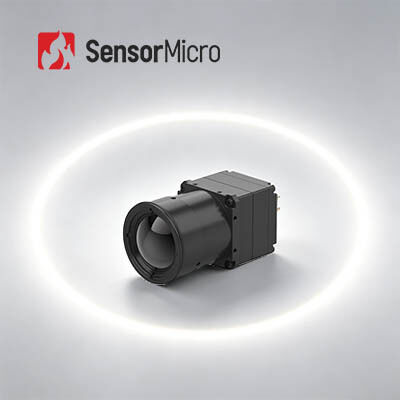

  • 1280×1024/12μm LWIR Infrared Camera Module with 8~14μm Spectral Range
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN1212R
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm NETD ≤40mK/F1.0/25°C
Spektral Aralık 8~14μm Dijital Kare Hızı 30 Hz
Besleme Gerilimi 4.5~5.5V Tipik Güç Tüketimi 1.0W
Vurgulamak

Yüksek Çözünürlüklü LWIR Kamera Modülü

,

14um Termal Kamera Modülü

,

VOx Termal Görüntüleme Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması

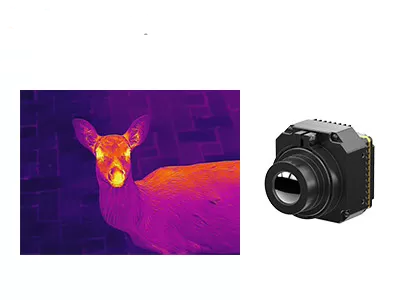

1280*1024/12μm Kızılötesi Kamera Modülü LWIR 8~14μm Spektral Aralık

COIN1212R, SensorMicro tarafından geliştirilen COIN-R serisi soğutulmamış kızılötesi kamera modüllerinden biridir. 1280*1024/12μm megapixel soğutulmamış kızılötesi dedektörü kullanır,profesyonel sinyal işleme devresindeHedef kızılötesi radyasyonu tam sıcaklık verilerine dönüştürmek için gelişmiş bir görüntü işleme platformu.Modül, endüstriyel uygulamalar için -20 °C'den 550 °C'ye kadar özelleştirilebilir aralıklarla sıcaklık ölçümünü destekler..

Büyük 1280x1024 çözünürlük dizisiyle, COIN1212R soğutulmamış termal modülü üstün görüntü ayrıntılarını sunar ve daha geniş görüş alanı uygulamalarını destekler.Düşük 12μm piksel boyutu, daha iyi mekansal çözünürlük sağlar ve aynı menzilli görev hedeflerine ulaşmak için daha kısa optik lens odak uzaklıklarını sağlar.

Ana Özellikleri
Yüksek Kararlı Görüntüleme, Kesin Bulma
  • Megapixel yüksek çözünürlüklü algılama, daha geniş manzaralar ve daha büyük alanlar üzerinde kızılötesi sıcaklık ölçümünü sağlar
  • Küçük sıcaklık değişimlerini izlerken daha fazla termal ayrıntının açık bir şekilde ortaya çıkması
Tam Özellikler ve Etkililik
  • En iyi büyük formatlı soğutulmamış kızılötesi dedektörü ile geliştirilmiş.
  • Daha iyi görüntü kalitesi için çoklu gelişmiş görüntü işleme algoritmaları ile entegre
  • ±3°C veya ±3%'e kadar sıcaklık ölçüm doğruluğu, özelleştirilebilir uzantılarla -20°C'den 150°C'ye ve 0'dan 550°C'ye kadar aralıkları destekler
Çoklu Yapılandırmalar, Hızlı Entegrasyon
  • DVP ve BT dahil olmak üzere çeşitli görüntü çıkış modlarını destekler.1120
  • Seri port kontrolü ile RAW/YUV görüntü veri çıkışı
Ürün Özellikleri
Model COIN1212R
IR Detektörleri Göstericileri
Hassas Malzeme VOx
Karar 1280*1024
Piksel Boyutu 12 μm
Spektral Yanıt 8μm ~ 14μm
Tipik NETD ≤40mK/F1.0/25°C
Görüntü İşleme
Dijital kare hızı 30Hz
Başlama Zamanı 6s
Analog Video /
Dijital Video RAW/YUV422/TMP
Resim Algoritması Uyumsuzluk Düzeltmesi (NUC)
3D Gürültü Azaltımı (3DNR)
2 boyutlu gürültü bastırma (DNS)
Dinamik Aralık Sıkıştırma (DRC)
Kenar Geliştirme (EE)
Resim Görüntüsü 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak)
Bilgisayar Yazılımı
ICC Yazılımı Kontrol Modülü ve Video Ekranı
Elektrikli
Standart Dış Arayüz 50pin: DF40C-50DP-0.4V ((51), (HRS,Erkek)
Genişleme Kurulu USB3.0
İletişim Arayüzü TTL-232
Dijital Video Arayüzü DVP16/BT.1120/MIPI
Güçlendirme Voltajı 4.5~5.5V
Tipik Güç Tüketimi 1.0W
Sıcaklık Ölçümü
Çalışma sıcaklığı -10°C~+50°C
Sıcaklık ölçüm aralığı -20°C~150°C, 0°C~550°C; Özelliklendirme ve Genişleme Destek
Sıcaklık ölçüm doğruluğu ±2°C / ±2%'den büyük
Kısmi sıcaklık ölçümü Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri
SDK Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme
Mekanik
Çıplak çekirdek boyutu ((mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Çıplak çekirdek ağırlığı ((g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Çevreye Uyumluluk
Çalışma sıcaklığı -40°C~+70°C
Depolama sıcaklığı -45°C~+85°C
Nemlilik 5% ~ 95%, yoğunlaşmayan
titreşim 5.35 gram, rastgele titreşim, 3 eksen.
Etkisi Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü
Sertifikasyon RoHS2.0/REACH
Optik lens
Optik lens Sabit odak atermik: 14mm/19mm/24mm
Koruma seviyesi IP67 (Ön lens)
Endüstriyel Uygulamalar

COIN1212R kızılötesi görüntüleme modülü, Güç Elektrik, Makine Görüşü, Bina Denetimi, Metalürji Petrokimya ve diğer çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Çeşitli ürün portföyü
  • Zengin ürün çeşitliliği:Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Önemli Performans:Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
  • Kolay Entegrasyon:Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sıkça Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?

Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanan bir yöntemdir.veya nesnelerin sıcaklık bilgisi almak, düşük görünürlük ortamlarında bile.

2Kızılötesi Termal Görüntüleme Nasıl Çalışır?

Kızılötesi ısı görüntüleme sistemi, pasif bir temassız algılama ve kızılötesi teknolojisinin tanımlamasıdır.Bu odağın kızılötesi radyasyonu odak düzleminde kızılötesi detektör array kızılötesi radyasyon geçebilir kızılötesi optik sistem aracılığıyla odaklanırIsı dedektörü, farklı yoğunlukta radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla,çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur..
