DVP Arayüzü Kızılötesi Termal Kamera Modülü 120x90 8~14μm
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | TIMO120 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Spektral aralık | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| Çözünürlük | 120x90 | Piksel Aralığı | 17 mikron |
| Sıcaklık Aralığı | -20℃~+120℃ (Özelleştirilebilir) | Boyut | 8,5x8,5x9,16 mm |
| Vurgulamak | DVP Arayüzü Termal Kamera Modülü,Termal Kamera Modülü 120x90,14um Termal Kamera Çekirdeği |
||
Ürün Açıklaması

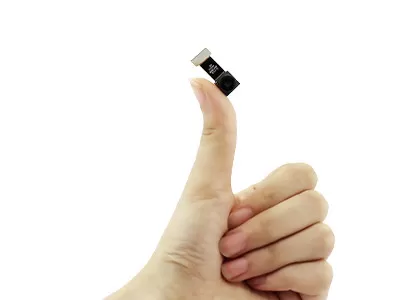

TIMO120 Termal Kamera çekirdeği
Miniatür VOx FPA 120x90 / 17μm Isı Görüntüleme Kamera Temel Kızılötesi Kameralara Entegre
Ürün Tanımı
TIMO120 minyatür kızılötesi modülü, wafer düzeyinde optikleri entegre ediyor.120x90 / 17μm wafer seviye paketi (WLP) dedektörü ve hedef alanın termal görüntülerini ve ısı dağılımını hızlı bir şekilde elde etmek için temel görüntü işleme devresi.
TIMO120 termal görüntüleme çekirdeği, optimize edilmiş boyut, ağırlık, güç, maliyet (SWaP-C) kızılötesi görüntüleme uygulamaları için odaklanmıştır.Süper minyatür yapısı ve ultra düşük güç tüketimi, çeşitli akıllı cihazlara entegre edilmek için kullanışlıdır., ısı görüntüleyicileri veya mobil terminaller maliyet, boyut ve ağırlık konusunda sıkı gereksinimlere sahiptir.
Ana Özellikleri
- En az WLP kızılötesi modülü, boyutu 8.5x8.5x9.16mm
- DVP Arabirimi, çeşitli gömülü platformlarla uyumludur
- Görünür kamera modülü eşdeğeri, doğrudan entegrasyon
- Tam SDK geliştirme kiti
- Daha uzun çalışma süresini uzatmak için düşük güç tasarımı
- Akıllı uygulamalar için düşük maliyet
Ürün Özellikleri
| Model | TIMO-120 |
| IR Detektör Performansı | |
| Karar | 120x90 |
| Pixel Pitch | 17μm |
| Spektral Aralık | 8~14μm |
| NETD | ≤ 60mK |
| Lens Türü | WLO |
| Odaklama Kipi | Sabit Zoom |
| HFOV | 90°/50° |
| Alan Derinliği | Sonsuzluğa 10 cm. |
| Çerçeve Hızı | 1~30Hz (Kustomlaştırılabilir) |
| Sıcaklık Ölçümü | |
| Sıcaklık aralığı | -20°C ~ +120°C (Özelleştirilebilir) |
| Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini karşılar) |
| Arayüz/Kontrol | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Arayüz | Dijital Arayüz |
| Güç tüketimi | 45mW (Tipik Mod); 9mW (Alçak Güç Modu) |
| Fiziksel Özellikler | |
| Boyut (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (Öneriler geçerlidir) |
| Çalışma sıcaklığı | -20°C ~ +60°C |
| Depolama sıcaklığı | -40°C ~ +85°C |
Endüstriyel Uygulamalar
TIMO120 kızılötesi termal kamera çekirdeği, termografi, akıllı donanım, akıllı bina, akıllı ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Çeşitli ürün portföyü
Farklı entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller de dahil olmak üzere çok çeşitli ürün formatları.
Zengin Ürün Türleri
Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
Olağanüstü Performans
Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
Kolay Entegre
Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sık Sorulan Sorular
1. Termal Görüntü ve Görsel Görüntü arasındaki fark
Lensin temel farkı, ısı görüntüleme lensinin özel malzemelerden yapılmasıdır.Bu yüzden özel germaniyumdan yapılmış özel lensler., krom ve diğer metal malzemeler kullanılır. Bu da termal görüntüleme lensinin fiyatının optik lenslerden biraz daha yüksek olmasına neden olur, bu da tüm cihazın fiyatını artırır.
2. Termal Görüntü ve Görüntüleme İlke Hakkında Görsel Görüntü Arasındaki Fark
Görüntüleme cihazları belirli bir dalga boyu aralığında ışık dalgalarını görüntüler. Doğada görünür ışığın dalga boyu aralığı 0.39μm ile 0.78μm arasındadır.Kızılötesi ısı radyasyonunun dalga boyu aralığı 0'danHedef sıcaklık mutlak sıfır -273 °C'den yüksek olduğu sürece kızılötesi radyasyon olacaktır.
