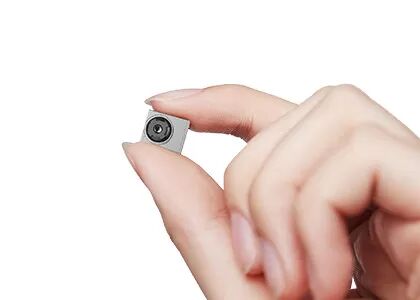

OEM Küçük Boy Soğutmasız LWIR Termal Görüntüleme Çekirdeği 256x192 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Piksel aralığı | 12um |
---|---|---|---|
Spektral aralık | 8~14μm | Sıcaklık aralığı | -20℃~+120℃ (Özelleştirilebilir) |
NETD | ≤45mK | Boyut | 15x13x6.83mm |
Vurgulamak | Termal Görüntüleme Çekirdeği 256x192,Küçük Termal Görüntüleme Çekirdeği 12uM,OEM Kızılötesi Termal Kamera Modülü |
256x192 Çözünürlük, 12μm Piksel Boyutu ile Hafif LWIR Soğutmasız Termal Görüntüleme Çekirdeği
Soğutmasız termal modül olarak da bilinen TIMO256 soğutmasız IR görüntüleme modülü, Global Sensor Technology (GST) tarafından geliştirilen TIMO kızılötesi kamera modülü ailesinden biridir.8 ila 14 mikron arasındaki uzun dalga boyunu kapsayan son derece küçük boyutlu 256x192 / 12μm gofret seviye paketi (WLP) kızılötesi dedektörü içerir.
WLP teknolojisi sayesinde, TIMO256 termal IR kamera modülü, süper mikro yapıya, ultra düşük maliyete ulaşırken, daha yüksek hassasiyet ve üstün görüntü kalitesini uygun bir fiyata sunarak müşterinin kendi gereksinimlerine göre en uygun tipi seçmesine olanak tanır.
Tamamen optimize edilmiş yapısı sayesinde TIMO256 termal kamera çekirdeği Termografi, Salgın Önleme, Akıllı Donanım, AIoT vb. gibi kızılötesi termal görüntüleme uygulamalarında popülerdir ve yaygın olarak kullanılmaktadır.
- Dedektör: WLP soğutmasız mikrobolometre
- Çözünürlük: 256x192 / 12 μm
- Minyatür Boyut: 15x13x6.83mm
- NETD: ≤45mK
Modeli | TIMO-256 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 256x192 |
Piksel aralığı | 12um |
Spektral aralık | 8~14μm |
NETD | ≤45mK |
Objektif Tipi | WLO |
Odak modu | Sabit Yakınlaştırma |
HFOV | 53°±1° |
Alan derinliği | 10 cm'den Sonsuza |
Kare hızı | 1~30Hz (Özelleştirilebilir) |
Sıcaklık ölçümü | |
Sıcaklık aralığı | -20°C ~ +120°C (Kişiselleştirilebilir) |
Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın) |
Arayüz/Kontrol | |
AVDD | 3,6V±0,05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1,8V±0,05V |
Arayüz | Dijital Arayüz |
Güç tüketimi | 70mW |
Fiziksel özellikler | |
Boyut (mm) | 15x13x6.83 (Özellikler Geçerli Olacaktır) |
Çalışma Sıcaklığı | -20°C ~ +60°C |
Depolama sıcaklığı | -40°C ~ +85°C |
TIMO256 termal kamera çekirdeği, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
1. Mercek Hakkında Termal Görüntü ve Görsel Görüntü Arasındaki Fark
Lensin temel farkı, termal görüntüleme lensinin özel malzemelerden yapılmış olması gerektiğidir.Bunun ana nedeni kızılötesi ısı radyasyonunun camdan (silikon) geçememesidir, bu nedenle özel germanyum, krom ve diğer metal malzemelerden yapılmış özel lensler kullanılır.Bu da termal görüntüleme merceğinin fiyatının optik merceğin fiyatından biraz daha yüksek olmasına neden oluyor ki bu da tüm cihazın fiyatını artırıyor.
2. Görüntüleme Prensibi Hakkında Termal Görüntü ve Görsel Görüntü Arasındaki Fark
Görüntüleme ilkeleri temel olarak aynıdır.Görüntüleme cihazları, ışık dalgalarını belirli bir dalga boyu aralığında görüntüler.Doğada, görünür ışığın dalga boyu aralığı 0,39μm ila 0,78μm arasındayken, kızılötesi termal radyasyonun dalga boyu aralığı 0,75μm ila 1000μm arasındadır.Hedef sıcaklık mutlak sıfır -273 ℃'den yüksek olduğu sürece, kızılötesi radyasyon olacaktır.
