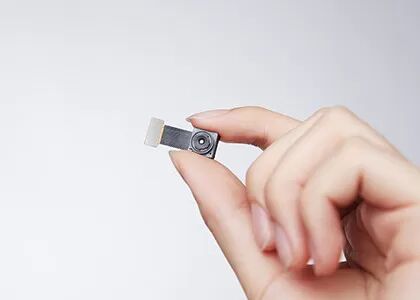

OEM Küçük Boy Soğutmasız LWIR Termal Görüntüleme Modülü Kamera 256x192 12μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Piksel aralığı | 12um |
---|---|---|---|
Spektral aralık | 8~14μm | Sıcaklık aralığı | -20℃~+120℃ (Özelleştirilebilir) |
NETD | ≤45mK | Boyut | 15x13x6.83mm |
Vurgulamak | LWIR Termal Görüntüleme Kamera Modülü,OEM Termal Görüntüleme Kamera Modülü,Soğutmasız Termal Görüntüleme Çekirdeği 12uM |
256x192 Çözünürlük, 12μm Piksel Boyutu ile Hafif LWIR Soğutmasız Termal Görüntüleme Çekirdeği
Soğutmasız termal modül olarak da bilinen TIMO256 soğutmasız IR görüntüleme modülü, Global Sensor Technology (GST) tarafından geliştirilen TIMO kızılötesi kamera modülü ailesinden biridir.8 ila 14 mikron arasındaki uzun dalga boyunu kapsayan son derece küçük boyutlu 256x192 / 12μm gofret seviye paketi (WLP) kızılötesi dedektörü içerir.
WLP teknolojisi sayesinde, TIMO256 termal IR kamera modülü, süper mikro yapıya, ultra düşük maliyete ulaşırken, daha yüksek hassasiyet ve üstün görüntü kalitesini uygun bir fiyata sunarak müşterinin kendi gereksinimlerine göre en uygun tipi seçmesine olanak tanır.
Tamamen optimize edilmiş yapısı sayesinde TIMO256 termal kamera çekirdeği Termografi, Salgın Önleme, Akıllı Donanım, AIoT vb. gibi kızılötesi termal görüntüleme uygulamalarında popülerdir ve yaygın olarak kullanılmaktadır.
- Dedektör: WLP soğutmasız mikrobolometre
- Çözünürlük: 256x192 / 12 μm
- Minyatür Boyut: 15x13x6.83mm
- NETD: ≤45mK
Modeli | TIMO-256 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 256x192 |
Piksel aralığı | 12um |
Spektral aralık | 8~14μm |
NETD | ≤45mK |
Objektif Tipi | WLO |
Odak modu | Sabit Yakınlaştırma |
HFOV | 53°±1° |
Alan derinliği | 10 cm'den Sonsuza |
Kare hızı | 1~30Hz (Özelleştirilebilir) |
Sıcaklık ölçümü | |
Sıcaklık aralığı | -20°C ~ +120°C (Kişiselleştirilebilir) |
Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın) |
Arayüz/Kontrol | |
AVDD | 3,6V±0,05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1,8V±0,05V |
Arayüz | Dijital Arayüz |
Güç tüketimi | 70mW |
Fiziksel özellikler | |
Boyut (mm) | 15x13x6.83 (Özellikler Geçerli Olacaktır) |
Çalışma Sıcaklığı | -20°C ~ +60°C |
Depolama sıcaklığı | -40°C ~ +85°C |
TIMO256 termal kamera çekirdeği, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
1. Termal Görüntü Vs.Görsel Görüntü
Görünür ışık, insanlar tarafından görülebilen elektromanyetik bir dalgadır.Dalga boyu aralığı genellikle 360-400 nm~760-830nm arasındadır.Bu elektromanyetik spektrum aynı zamanda görünür spektrum olarak da adlandırılır ve frekans aralığı 830-750THz~395-360THz'dir.
Kızılötesi, dalga boyu mikrodalga ile görünür ışık arasında olan bir elektromanyetik dalgadır.Dalga boyu 760 nanometre (nm) ile 1 milimetre (mm) arasındadır.Kırmızı ışıktan daha uzun dalga boyuna sahip görünmez bir ışıktır.Frekanslar yaklaşık olarak 430 THz ila 300 GHz aralığındadır.
2. Termal Görüntü Dedektörü ve Görsel Görüntü
Görüntüleme cihazının çekirdek dedektörleri için görünür ışık cihazları CCD ve CMOS dedektörü kullanırken, termal görüntüleme soğutmalı ve soğutmasız dedektör kullanır.Temel fark, görünür ışık CCD/CMOS'un görünür ışık bandındaki ışık dalgalarını algılayabilmesi ve termal görüntüleme detektörlerinin kızılötesi banttaki termal radyasyon ışık dalgalarını algılayabilmesidir.Kızılötesi termal görüntüleme dedektörleri, farklı üretim süreçlerine ve paketleme malzemelerine göre birçok türe ayrılır.Daha makroskopik duygu, kızılötesi termal görüntüleme dedektörlerinin görünür ışık CCD'lerinden daha pahalı olmasıdır.
