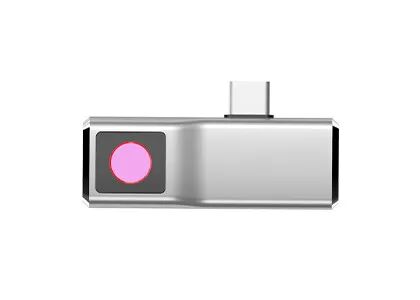

Minyatür VOx FPA Termal Görüntüleme Kamera Modülü 120x90 17μM
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | TIMO120 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Spektral aralık | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| Çözünürlük | 120x90 | Piksel Aralığı | 17 mikron |
| Sıcaklık Aralığı | -20℃~+120℃ (Özelleştirilebilir) | Boyut | 8,5x8,5x9,16 mm |
| Vurgulamak | Minyatür Termal Görüntüleme Kamera Modülü,FPA Termal Görüntüleme Kamera Modülü,Termal Kamera Çekirdeği 17uM |
||
Ürün Açıklaması
TIMO120 Termal Kamera çekirdeği
Miniatür VOx FPA 120x90 / 17μm Isı Görüntüleme Kamera Temel Kızılötesi Kameralara Entegre
Ürün Tanımı
TIMO120 minyatür kızılötesi modülü, wafer düzeyinde optikleri entegre ediyor.120x90 / 17μm wafer seviye paketi (WLP) dedektörü ve hedef alanın termal görüntülerini ve ısı dağılımını hızlı bir şekilde elde etmek için temel görüntü işleme devresi.
TIMO120 termal görüntüleme çekirdeği, optimize edilmiş boyut, ağırlık, güç, maliyet (SWaP-C) kızılötesi görüntüleme uygulamaları için odaklanmıştır.Süper minyatür yapısı ve ultra düşük güç tüketimi, çeşitli akıllı cihazlara entegre edilmek için kullanışlıdır., ısı görüntüleyicileri veya mobil terminaller maliyet, boyut ve ağırlık konusunda sıkı gereksinimlere sahiptir.
Ana Özellikleri
- En az WLP kızılötesi modülü, boyutu 8.5x8.5x9.16mm
- DVP Arabirimi, çeşitli gömülü platformlarla uyumludur
- Görünür kamera modülü eşdeğeri, doğrudan entegrasyon
- Tam SDK geliştirme kiti
- Daha uzun çalışma süresini uzatmak için düşük güç tasarımı
- Akıllı uygulamalar için düşük maliyet
Ürün Özellikleri
| Model | TIMO-120 |
| IR Detektör Performansı | |
| Karar | 120x90 |
| Pixel Pitch | 17μm |
| Spektral Aralık | 8~14μm |
| NETD | ≤ 60mK |
| Lens Türü | WLO |
| Odaklama Kipi | Sabit Zoom |
| HFOV | 90°/50° |
| Alan Derinliği | Sonsuzluğa 10 cm. |
| Çerçeve Hızı | 1~30Hz (Kustomlaştırılabilir) |
| Sıcaklık Ölçümü | |
| Sıcaklık aralığı | -20°C ~ +120°C (Özelleştirilebilir) |
| Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini karşılar) |
| Arayüz/Kontrol | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Arayüz | Dijital Arayüz |
| Güç tüketimi | 45mW (Tipik Mod); 9mW (Alçak Güç Modu) |
| Fiziksel Özellikler | |
| Boyut (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (Öneriler geçerlidir) |
| Çalışma sıcaklığı | -20°C ~ +60°C |
| Depolama sıcaklığı | -40°C ~ +85°C |
Endüstriyel Uygulamalar
TIMO120 kızılötesi termal kamera çekirdeği, termografi, akıllı donanım, akıllı bina, akıllı ev, AIoT vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Hizmet Yolumuz
Satış öncesi
Gereksinim Analizi
Senaryo Değerlendirmesi
Ürün Seçimi
Özel Çözümler
Görev
Hızlı teslimat
Sistem Entegrasyonu ve Test
Teknik Eğitim
Uygulama Rehberi
Satış sonrası servis
Uzaktan teşhis
Garanti Servisi
Firmware yükseltmeleri
Teknik Bakım
Sık Sorulan Sorular
1. Termal Görüntü Vs. Görsel Görüntü
Görülebilir ışık, insanlar tarafından görülebilen bir elektromanyetik dalgadır. Dalga boyu aralığı genellikle 360-400 nm ~ 760-830 nm arasındadır.Bu elektromanyetik spektruma görünür spektrum da denir., ve frekans aralığı 830-750THz ~ 395-360THz.
Kızılötesi, mikrodalga ile görünür ışık arasındaki dalga boyuna sahip bir elektromanyetik dalgadır. Dalga uzunluğu 760 nanometre (nm) ile 1 milimetre (mm) arasında değişir.Görünmez bir ışığıdır ve dalga boyu kırmızı ışıktan daha uzundurFrekanslar yaklaşık olarak 430 THz ila 300 GHz aralığında.
2. Isı Görüntüsü ve Görsel Görüntü Detektörü
Görüntüleme cihazının çekirdek dedektörleri için, görünür ışık cihazları CCD ve CMOS dedektörünü kullanırken, termal görüntüleme soğutulmuş ve soğutulmamış detektör kullanır.Ana fark, görünür ışık CCD/CMOS'un görünür ışık bandında ışık dalgalarını algılayabilmesidir, ve ısı görüntüleme dedektörleri kızılötesi bantta ısı radyasyonu ışık dalgalarını algılayabilir.Kızılötesi ısı görüntüleme dedektörleri, farklı üretim süreçlerine ve ambalaj malzemelerine göre birçok tipte ayrılırDaha makroskopik bir his, kızılötesi ısı görüntüleme dedektörlerinin görünür ışık CCD'lerinden daha pahalı olmasıdır.
