Yaban Hayatı Gözlemi için Uzun Dalga 640x512 12μm Soğutmasız Termal Kamera Çekirdeği
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | 12Um Soğutmasız Kamera Çekirdeği,640x512 Uzun Dalga Termal Modülü,Yaban Hayatı Gözlem Kamerası Çekirdeği 640x512 |

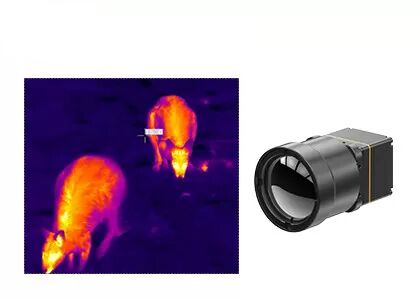

Yaban Hayatı Gözlemi için Uzun Dalga 640x512 12μm Soğutmasız Termal Kamera Çekirdeği
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, keskin ve ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntüyü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Odak Uzaklığındaki Farklılıklar
Odak uzaklığı ne kadar küçük olursa, vizör aralığı o kadar genişler ve çekilen resmin görüş alanı o kadar geniş olur.Böylece daha fazla sahne çekilebilir, ancak sahne resimde çok küçüktür.
Odak uzaklığı ne kadar büyük olursa, vizör aralığı o kadar daralır ve çekilen resmin görüş alanı o kadar küçük olur.Böylece daha az sahne çekilebilir, ancak sahnenin resimdeki oranı çok büyüktür.
GSTiR ekibi tarafından geliştirilen kızılötesi kamera modülleri, sabit odaklı lens, yakınlaştırma lensi, motorlu lens vb. gibi çok çeşitli lens türleri sunar.
2. Uygulamanız İçin Uygun Termal Modül Nasıl Seçilir?
Ürünleriniz için uygun bir termal görüntüleme modülü seçerken çözünürlük, kare hızı, görüş alanı, menzil, spektral aralık vb. kaliteli görüntüler ve doğru sonuçlar.Bu yönler arasında çözünürlük en kritik faktörlerden biridir.
