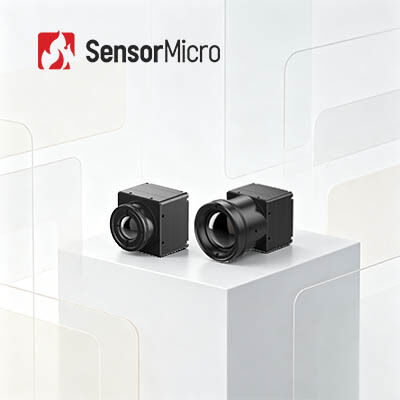

Yüksek NETD ≤30mK Performansı için 384x288 Çözünürlüğü ve 17μm Piksel Pitch ile çok fonksiyonel LWIR Isı Görüntüleme Modülü

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN417G3
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Piksel Aralığı 17μm Çözünürlük 384x288
Güç Tüketimi 0,65W Spektral Aralık 8~14μm
NETD ≤30mK Kare Hızı 25/30/50 Hz
Vurgulamak

Çok Fonksiyonlu LWIR Termal Modül

,

12um IR Dedektörlü Termal Modül

,

LWIR Termal Görüntüleme Modülü 640x512
Mesaj bırakın
Ürün Açıklaması
Çok Fonksiyonlu LWIR Termal Görüntüleme Modülü 384x288 17µm IR Dedektörlü
Ürün Genel Bakışı

COIN417G3, NETD≤30mK değerine sahip, uygun maliyetli bir 384×288/17µm wafer seviyesi kızılötesi kamera çekirdeğidir. USB2.0/DVP/LVDS/BT.656 çoklu arayüz çıkışını ve özelleştirilebilir lens eşleştirmesini destekler. Düşük güçlü gömülü entegrasyon için tasarlanmış olup, endüstriyel görüş, güvenlik, itfaiye ve ADAS görüş sistemlerine kolay ikincil geliştirme ile hizmet vermektedir.

Özel işleme görüntüleme algoritmaları ile desteklenen COIN417G3 kızılötesi kamera çekirdeği, ince sıcaklık farkları altında daha düşük gürültü ile daha keskin termal konturlar üretir. Kapsamlı arayüz uyumluluğu ve esnek lens genişletme yeteneği ile birçok alanda kullanılabilir.

Ana Özellikler
  • Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
    • Yüksek maliyet-performanslı wafer seviyesi paketleme dedektörü kullanılarak geliştirilmiştir
    • Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmaları ile entegre edilmiştir
  • Üstün Performans, Üstün Görüntüleme
    • Tipik NETD≤30mK ile yüksek hassasiyet
    • Yeni nesil görüntü algoritmaları daha net, daha keskin termal görüntüler sunar
  • Esnek Genişletme, Hızlı Entegrasyon
    • Çeşitli uygulama senaryolarına uygun çok sayıda optik lens seçeneği mevcuttur
    • USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
    • Seri port kontrolü ile RAW/YUV görüntü verileri çıkarır
Ürün Özellikleri
Model COIN417G3
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 384×288
Piksel Boyutu 17µm
Spektral Tepki 8µm ~ 14µm
Tipik NETD ≤30mK/F1.0/25℃
Görüntü İşleme
Dijital Kare Hızı 25/30/50Hz
Başlangıç Süresi 6s
Analog Video PAL/NTSC
Dijital Video RAW/YUV422
Görüntü Algoritması Düzensizlik Düzeltme (NUC)
3D Gürültü Azaltma (3DNR)
2D Gürültü Bastırma (DNS)
Dinamik Aralık Sıkıştırma (DRC)
Kenar Güçlendirme (EE)
Görüntü Ekranı 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı
ICC Yazılımı Modül Kontrolü ve Video Görüntüleme
Elektriksel
Standart Harici Arayüz 50Pin: DF40C-50DP-0.4V(51), (HRS, Erkek)
Genişletme Kartı USB3.0/USB2.0/VPC/USB2.0&VPC
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/DVP16/USB2.0/BT.656/LVDS
Besleme Gerilimi 4.5~5.5V
Tipik Güç Tüketimi 0.65W
Mekanik
Çıplak Çekirdek Boyutu(mm) 25.4mm×25.4mm×16.5mm
Çıplak Çekirdek Ağırlığı(g) 16.6±1
Çevresel Uyumluluk
Çalışma Sıcaklığı -40℃~+70℃
Depolama Sıcaklığı -45℃~+85℃
Nem 5%~95%, yoğuşmasız
Titreşim Rastgele Titreşim, 5.35grms, 3 eksen
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens
Optik Lens Sabit Odak Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Koruma Seviyesi IP67 (Ön Lens)
Endüstriyel Uygulamalar

COIN417G3 termal görüntüleme modülü, Endüstriyel Görüş, Güvenlik İzleme, İtfaiye ve kurtarma, Açık Hava, Makine Görüşü, ADAS vb. alanlarda uygulanmaktadır.

Avantajlarımız
  • Tam Dokümantasyon: Ürün kılavuzları, kurulum rehberleri ve seçim referansları. Tahmin yürütmeden başlayın.
  • Geliştirme ve Test Yardımı: Numune Entegre Testi, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
  • Gelişmiş Geliştirici Araç Seti: Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
  • Uzaktan Teknik Destek: 7/24 destek - hızlı yanıt ve kritik sorunlar için zamanında çözüm.
  • Garanti: Orijinal parçalar ve optimum performansı geri yüklemek için sıkı süreç uyumluluğu.
Sıkça Sorulan Sorular
Optik Gaz Görüntülemenin Avantajları
  • Zaman kazandıran ve verimli: büyük ölçekli gerçek zamanlı tespiti, hızlı sızıntı konumlandırmayı destekler, üretimi kesintiye uğratmaya gerek yoktur
  • Uzun menzilli tespit: tehlikeli ve karmaşık alanlardan uzakta, temassız tahribatsız test, ek radyasyon kaynağı olmadan
  • Analizi kolay: sezgisel görüntüleme, anında depolama, kullanışlı analiz
  • Çok fonksiyonlu denetim: çeşitli gazlar tespit edilebilir, mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile
