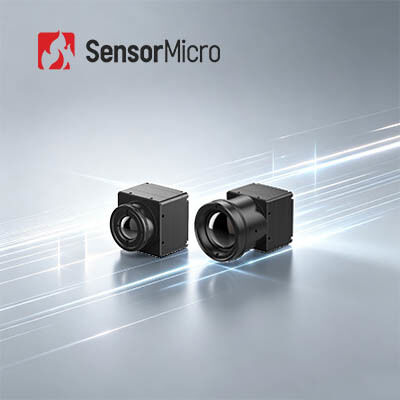

384x288 çözünürlüğü 0.65W güç tüketimi ve makine görüşü için 25Hz/30Hz kare hızı ile LWIR Kızılötesi Termal Modülü

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN417G3
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 384x288 Güç Tüketimi 0,65W
Spektral Aralık 8~14μm Piksel Aralığı 17μm
NETD ≤30mK/F1.0/25°C Kare Hızı 25/30/50 Hz
Vurgulamak

LWIR Kızılötesi Termal Modül

,

640x512 Kızılötesi Termal Modül

,

İHA Yükleri LWIR Termal Modül
Mesaj bırakın
Ürün Açıklaması
Makine Görüşü için LWIR Kızılötesi Termal Modül 384x288 25Hz/30Hz
Ürüne Genel Bakış

COIN417G3, tipik NETD ≤30mK'ye sahip 384×288/17μm soğutmasız kızılötesi dedektörü entegre eder. Bu termal modül, kompakt bir tasarıma, hafif yapıya ve 0,65W kadar düşük güç tüketimine sahiptir. Gelişmiş görüntü algoritmaları olağanüstü düzgün termal görüntüleme sağlar.

Çeşitli kenar görüş senaryoları için özel olarak tasarlanan COIN417G3 levha düzeyindeki kızılötesi kamera çekirdeği, güvenlik izleme ve dış mekan sınır gözlemi için güvenilir gece termal algılama sağlar. Endüstriyel ve yapay görme iş akışları için yüksek kaliteli RAW veri çıkışı, yapay zeka termal kusur tanımlamayı destekler. Otomotiv ADAS ve tüketici AIoT cihazları için ultra düşük güç tüketimi, ekipmanın bekleme ömrünü uzatır. Zengin genişletme arayüzleri, tüm ana akım yerleşik görüntü terminalleriyle kusursuz entegrasyon sağlar.

Ana Özellikler
  • Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
    • Yüksek maliyetli, levha düzeyinde paketleme dedektörü kullanılarak geliştirildi
    • Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir
  • Olağanüstü Performans, Üstün Görüntüleme
    • Tipik NETD ≤30mK ile yüksek hassasiyet
    • Yeni nesil görüntü algoritmaları daha net, daha keskin termal görüntüler sunar
  • Esnek Uzatma, Hızlı Entegrasyon
    • Çeşitli uygulama senaryoları için birden fazla optik lens seçeneği mevcuttur
    • USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
    • Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerini çıkarır
Ürün Özellikleri
Modeli COIN417G3
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 384×288
Piksel Boyutu 17μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK/F1.0/25°C
Görüntü İşleme
Dijital Kare Hızı 25/30/50 Hz
Başlangıç ​​Süresi 6'lı
Analog Video PAL/NTSC
Dijital Video HAM/YUV422
Görüntü Algoritması Tekdüzelik Düzeltmesi (NUC)
3D Gürültü Azaltma (3DNR)
2D Gürültü Bastırma (DNS)
Dinamik Aralık Sıkıştırma (DRC)
Kenar Geliştirme (EE)
Görüntü Ekranı 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak)
PC Yazılımı
ICC Yazılımı Modül Kontrolü ve Video Ekranı
Elektrik
Standart Harici Arayüz 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek)
Uzatma Kartı USB3.0/USB2.0/VPC/USB2.0&VPC
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/DVP16/USB2.0/BT.656/LVDS
Besleme Gerilimi 4.5~5.5V
Tipik Güç Tüketimi 0,65W
Mekanik
Çıplak Çekirdek Boyutu (mm) 25,4 mm × 25,4 mm × 16,5 mm
Çıplak Çekirdek Ağırlığı(g) 16,6±1
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°~+85°C
Nem %5~%95, yoğunlaşmayan
Titreşim Rastgele Titreşim, 5,35grms, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens
Optik Lens Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Koruma Seviyesi IP67(Ön Lens)
Endüstriyel Uygulamalar

COIN417G3 termal görüntüleme modülü Endüstriyel Görüş, Güvenlik İzleme, Yangın Söndürme ve Kurtarma, Dış Mekan, Makine Görme, ADAS ve ilgili alanlarda uygulanır.

Hizmet Anlayışımız
Ön Satış
  • İhtiyaç Analizi
  • Senaryo Değerlendirmesi
  • Ürün Seçimi
  • Özelleştirilmiş Çözümler
Dağıtım
  • Hızlı Teslimat
  • Sistem Entegrasyonu ve Testi
  • Teknik Eğitim
  • Uygulama Rehberi
Satış Sonrası
  • Uzaktan Teşhis
  • Garanti Hizmeti
  • Firmware Yükseltmeleri
Sıkça Sorulan Sorular
T2SL Soğutmalı Kızılötesi Dedektörün Avantajları

Tip II süper kafes öncelikle yüksek performanslı kızılötesi odak düzlemli görüntüleme dizilerinin üretiminde kullanılır. Tip II süper kafes malzemelerine dayanan soğutmalı kızılötesi odak düzlemi dedektör ürünleri, çeşitli alanlarda geniş pazar beklentileriyle çok sayıda avantaj sunar:

  • Yüksek kuantum verimliliği, yüksek kare hızı, yüksek hassasiyet
  • Güçlü penetrasyon, güçlü anti-parazit
  • Her türlü hava koşulunda çalışma
  • Daha geniş tepki bandı ve daha yüksek çalışma sıcaklığı
  • Küçük karanlık akım, uzun dalga/çift rengin yüksek algılama verimliliği
  • Yüksek algılama oranı, daha iyi tekdüzelik, geniş alanlı dizi cihazları için daha uygun
