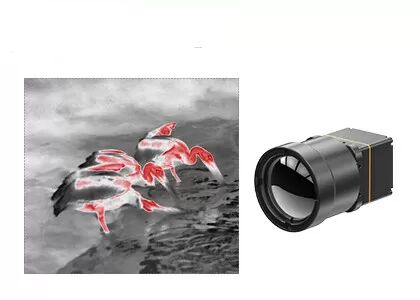

Tıbbi Muayene için 640x512 12μM Kızılötesi Dedektörler LWIR Kamera Çekirdeği
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | 12uM Dedektörler LWIR Kamera Çekirdeği,Tıbbi Muayene LWIR Kamera Çekirdeği,640x512 Kızılötesi Dedektörler Termal Modül |
Dış Mekan İçin 640x512 12μM Kızılötesi Dedektörlü LWIR Termal Görüntüleme Modülü
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, keskin ve ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntüyü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Kızılötesi termal görüntüleme modülünün geniş uygulaması
Kızılötesi termal modüller, endüstriyel sıcaklık ölçümü, tıbbi muayene, inşaat ve diğer alanlarda yaygın olarak kullanılmaktadır.
Endüstriyel alanda, üretim verimliliğini artırabilen ve üretim maliyetlerini azaltabilen mekanik ekipmanların arıza tespiti ve sıcaklık izlemesi için termal görüntüleme modülleri kullanılabilir.
Tıp alanında, meme kanserini teşhis etmek, vücut yüzey sıcaklığını ölçmek vb. için kızılötesi kamera modülleri kullanılabilir, bu da tıbbi seviyeyi artırabilir ve tıp çalışanları için daha fazla teşhis bilgisi sağlayabilir.
İnşaat alanında, binalardaki enerji kaybını tespit etmek, enerji kullanım verimliliğini artırmak ve enerji tüketimini azaltmak için kızılötesi termal görüntüleme modülleri kullanılabilir.
Güvenlik izleme, İHA yükleri, kişisel gece görüşü, termografi vb. gibi daha fazla uygulama senaryosu yaygın olarak kullanılmaktadır.
