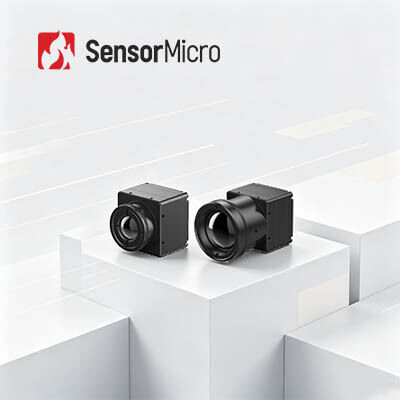

384x288 çözünürlüğü ve düşük 0.65W güç tüketimi için 17μm piksel pitch ile LWIR soğutulmamış termal görüntüleme modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 17μm |
| NETD | ≤30mK/F1.0/25°C | Kare Hızı | 25/30/50 Hz |
| Vurgulamak | Termal Kamera Çekirdeği 25.4mm×25.4mm×35mm,Dış Mekan LWIR Kamera Çekirdeği,640x512 Dedektör Termal Kamera Çekirdeği |
||
Ürün Açıklaması
Güvenlik İzleme için LWIR Soğutmasız 384x288 17μm Termal Görüntüleme Modülü
Ürüne Genel Bakış
Gömülü kızılötesi sistem geliştirme için tasarlanan COIN417G3 kızılötesi kamera çekirdeği, üst düzey termal performansı korurken genel modül maliyetini azaltmak için son teknoloji levha düzeyinde dedektör paketleme teknolojisini kullanır. Gelişmiş yeni nesil görüntüleme algoritmaları, termal görüntü bulanıklığını ve gölgelenmeyi ortadan kaldırarak düşük sıcaklıkta ve karanlık ortamlarda kararlı çerçeve çıkışı sağlar. Dört ana akım dijital video arayüzü ve ikili RAW/YUV veri çıkış modlarıyla uyumlu olan bu cihaz, yerleşik AIoT cihazları ve otonom ADAS görüş sistemleri için donanım yerleştirmeyi basitleştirir.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
- Yüksek maliyetli, levha düzeyinde paketleme dedektörü kullanılarak geliştirildi
- Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir
- Olağanüstü Performans, Üstün Görüntüleme
- Tipik NETD≤30mK ile yüksek hassasiyet
- Yeni nesil görüntü algoritmaları daha net, daha keskin termal görüntüler sunar
- Esnek Uzatma, Hızlı Entegrasyon
- Farklı uygulama senaryolarına uyacak çoklu optik lens seçenekleri mevcuttur
- USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerini çıkarır
Ürün Özellikleri
| Modeli | COIN417G3 |
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 384×288 |
| Piksel Boyutu | 17μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Çıplak Çekirdek Ağırlığı(g) | 16,6±1 |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85°C |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | Rastgele Titreşim, 5,35grms, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN417G3 termal görüntüleme modülü Endüstriyel Görüş, Güvenlik İzleme, Yangınla Mücadele ve Kurtarma, Dış Mekan, Makine Görme, ADAS vb. alanlarda uygulanır.
Standartlaştırılmış Hizmet
- Tam Belgeler:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmin etmeden başlayın.
- Geliştirme ve Test Yardımı:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması artık daha kolay.
- Gelişmiş Geliştirici Araç Seti:Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
- Uzaktan Teknik Destek:7/24 destek: Kritik sorunlara hızlı yanıt ve zamanında çözüm.
- Garanti:Optimum performansı yeniden sağlamak için orijinal parçalar ve sıkı proses uyumu.
Sıkça Sorulan Sorular

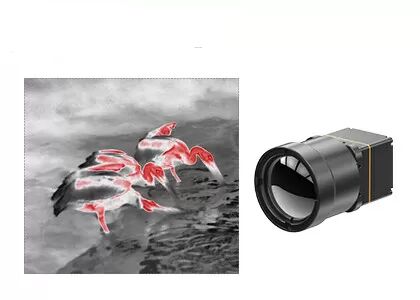

Hayvan Gözlemi için Termal Görüntüleme
İklim değişikliği ve habitat tahribatı giderek daha fazla kamusal kaygı haline geldikçe, izleyicileri yaban hayatının korunmasının önemi ve bu habitatlarda insan etkileşiminin rolü konusunda eğitmek önemlidir.
Ancak hayvan gözleminde bazı faktörlerden dolayı bazı zorluklar yaşanmaktadır. Örneğin, belirli hayvanlar geceleri daha aktiftir, ışık yetersizdir veya ormanın derinliklerinde gizlenmiştir, onları bulmak zordur; Bazı hayvanlar son derece saldırgan veya tehlike dolu olup, yakın gözlem için uygun değildir.
Termal görüntüleme teknolojisi, çevreyi analiz etmek için ısıyı (yani termal enerjiyi) etkili bir şekilde görünür ışığa dönüştürme yeteneğine sahiptir. Kızılötesi görüntülerin yardımıyla hayvanlar, zayıf görüş koşullarında ve zifiri karanlıkta bile takip edilebiliyor.
