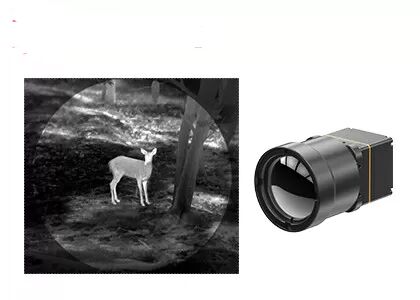

1280x1024/8µm Kızılötesi Dedektörlü LWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Güç Tüketimi | 1W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| NETD | ≤30mK | Kare Hızı | 25Hz/30Hz |
| Vurgulamak | 640x512 IR Dedektör Termal Modülü,Termografi LWIR Termal Görüntüleme Modülü,12um Termal Görüntüleme Modülü |
||
Ürün Açıklaması
LWIR Termal Görüntüleme Modülü 1280x1024/8µm Kızılötesi Dedektörlü
Ürün Genel Bakışı
iTL1208 termal modülü, SensorMicro tarafından geliştirilmiş, 1280*1024/8µm çözünürlüklü soğutmasız bir kızılötesi dedektör entegre eden bir üründür. Tipik NETD ≤30mK ile iTL1208 termal modülü daha net, keskin ve ayrıntılı termal görüntüler sunar.
Kompakt tasarımı, hafif yapısı ve 1W gibi düşük güç tüketimi, iTL1208 termal modülünü boyut, ağırlık ve güç gereksinimleri sıkı olan uygulamalar için ideal kılar. Gelişmiş görüntü algoritmaları ultra net termal görüntüler sağlar.
Ana Özellikler
Aşırı Hafif Tasarım
- 22.6*22.6*34.5mm kompakt boyut ve 35.7g ağırlık (12mm lens dahil)
- Sınıfındaki en yüksek entegrasyon seviyelerinden biri
Yüksek Hassasiyet, Hassas Algılama
- 8µm ultra küçük piksel boyutu ve 1280*1024 çözünürlük ile ince detaylar ve net görüntüler
- 30mK'ya kadar tipik NETD ile ince sıcaklık farklarının güvenilir tespiti
Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimleri için birden fazla optik lens seçeneği mevcuttur
- MIPI CSI görüntü çıkış arayüzünü destekler
- Seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışı
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| Kızılötesi Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 1280*1024 |
| Piksel Boyutu | 8µm |
| Spektral Yanıt | 8µm ~ 14µm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30Hz |
| Başlangıç Süresi | ≤6s |
| Dijital Video | RAW/YUV |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel | |
| Standart Harici Arayüz | 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Besleme Gerilimi | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut (lens dahil) | 5mm lens ile: 22.6mm*22.6mm*50mm (lens dış çapı Φ37mm) 10mm lens ile: 22.6mm*22.6mm*45.3mm (lens dış çapı Φ33mm) 12mm lens ile: 22.6mm*22.6mm*34.5mm (lens dış çapı Φ26.6mm) 17mm lens ile: 22.6mm*22.6mm*35.4mm (lens dış çapı Φ27mm) 25mm lens ile: 22.6mm*22.6mm*44.2mm (lens dış çapı Φ33mm) 35mm lens ile: 22.6mm*22.6mm*50.9mm (lens dış çapı Φ43.2mm) |
| Ağırlık (lens dahil) | 85.5±4.5g (5mm Lens ile) 70.5±3.6g (10mm Lens ile) 35.7±2g (12mm Lens ile) 40.7±2.1g (17mm Lens ile) 71.0±3.6g (25mm Lens ile) 110±5.5g (35mm Lens ile) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40℃ ila +70℃ |
| Depolama Sıcaklığı | -45℃ ila +85℃ |
| Nem | 5% ila 95%, yoğuşmasız |
| Titreşim | 5.35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | Sabit Odak Atermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangın Söndürme, Enerji Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha fazlası dahil olmak üzere çeşitli alanlarda uygulanmaktadır.
Şirket Profili
Kızılötesi dedektörlerin dünya lideri üreticisi ve hizmet sağlayıcısı olarak SensorMicro, kızılötesi termal görüntüleme çözümlerinde yılların derin deneyimine sahiptir. "SensorMicro, Daha Fazla Hisset" temel felsefesiyle ve kullanıcı ihtiyaçlarından ilham alarak, kızılötesi teknolojinin tam potansiyelini ortaya çıkarmaya, dünya çapındaki müşterilere yüksek performanslı ürünler ve profesyonel hizmetler sunmaya adanmış durumdayız.
Sıkça Sorulan Sorular
1. Kızılötesi Dedektör Çözünürlüğü
Bu, termal görüntülemedeki piksel sayısıdır. Daha yüksek çözünürlük, daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir, daha küçük hedeflerin daha uzak mesafelerden gözlemlenmesini ve ölçülmesini sağlar. Tipik kızılötesi termal görüntüleme çözünürlükleri 256x192, 384x288, 640x512, 800x600, 1024x768'den 1280x1024'e kadar değişir. Daha yüksek çözünürlüklü dedektörler genellikle artan maliyetlerle birlikte gelir.
2. Görüş Alanı (FOV)
Görüş Alanı (FOV), bir kızılötesi termal kameranın optik sistemi tarafından gözlemlenen nesne uzayının iki boyutlu görüş alanını ifade eder. Yatay FOV'u örnek alırsak, dedektör dizisi boyutunun A*B, piksel boyutunun d ve lens odak uzaklığının f olduğunu varsayarsak, yatay FOV açısı θ=2*arctan (A*d/2f) olur. Dedektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı daha dar bir görüş alanı sağlarken, daha kısa odak uzaklığı daha geniş bir görüş alanı sağlar.
