1280x1024 çözünürlüğü ve 12μm Piksel Pitch ile soğutulmamış LWIR Isı Görüntüleme Kamerası Çekirdek
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Güç Tüketimi | 1.0W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤40mK/F1.0/25°C | Kare Hızı | 30 Hz |
| Vurgulamak | 640x512 Termal Görüntüleme Kızılötesi Çekirdeği,12uM Termal Görüntüleme Kızılötesi Çekirdeği,Soğutulmamış Termal Dedektör LWIR Çekirdeği |
||
Ürün Açıklaması

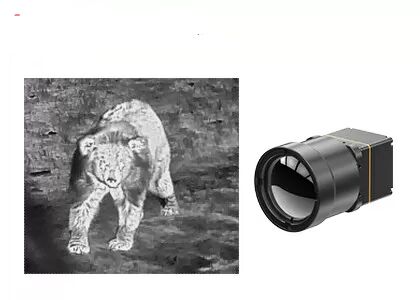

Ultra Clear Soğutmasız LWIR Termal Görüntüleme Kamerası Çekirdeği 1280x1024 12μm
Ürüne Genel Bakış
COIN1212 kızılötesi kamera çekirdeği, gelişmiş sinyal işleme devreleri ve görüntüleme algoritmalarıyla entegre edilmiş, megapiksel 1280×1024/12μm levha düzeyinde kızılötesi dedektöre sahiptir. Ana akım seri iletişim protokollerini destekler ve kapsamlı optik lens seçenekleriyle çeşitli video çıkış arayüzleri sunar. Sıcak noktaları hızlı bir şekilde tespit edebilen ve net termal görüntüler sunabilen bu cihaz, ikincil geliştirmeyi önemli ölçüde kolaylaştırır. Bu, temel altyapı izleme, üst düzey üretim, akıllı ulaşım, bilimsel araştırma ve diğer üst düzey termal görüntüleme uygulamalarındaki uygulamalar için hepsi bir arada termal görüntüleme entegrasyon çözümü sağlar.
Ana Özellikler
- Yüksek Tanımlı Görüntüleme, Hassas Tespit:1280×1024/12μm megapiksel çözünürlük, geniş görüş alanı ve uzun menzilli HD görüntüleme sağlar. Yakın mesafeden gözlem sırasında hedefin ince ayrıntılarını net bir şekilde yakalar.
- Tam Özellikli ve Uygun Maliyetli:Endüstri lideri geniş formatlı levha düzeyinde kızılötesi dedektörle üretilmiştir. Görüntü netliğini ve görsel kaliteyi artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir.
- Hızlı Entegrasyon, Hızlandırılmış Geliştirme:DVP ve BT.1120 dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler. RAW/YUV görüntü verilerini seri bağlantı noktası kontrolüyle çıkarır.
Ürün Özellikleri
| Modeli | COIN1212 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 1280×1024 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤40mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 30 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | / |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | ICC Yazılımı - Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0 |
| İletişim Arayüzü | TTL-232 |
| Dijital Video Arayüzü | DVP16/BT.1120/MIPI |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 1.0W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 14mm/19mm/25mm: 25,4mm×25,4mm×19,3mm 35mm/50mm/100m: 35,4mm×35,4mm×17,8mm |
| Çıplak Çekirdek Ağırlığı(g) | 14mm/19mm/25mm: 19,7±1g 35mm/50mm/100m: 32,5±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| Koruma Seviyesi | IP67 (Ön Lens) |
Endüstriyel Uygulamalar
COIN1212 termal görüntüleme modülü, Temel Altyapı İzleme, Üst Düzey Üretim, Endüstriyel Denetim, Bilimsel Araştırma vb. alanlarda uygulanır.
Üretim Yeteneği
Şirket İçi Kızılötesi Dedektör Teknolojileri
- 8 inç 0,11μm VOx Soğutmasız Kızılötesi Dedektörler
- 8 inç 0,5μm MCT Soğutmalı Kızılötesi Dedektörler
- 8 inç 0,5μm T2SL Soğutmalı Kızılötesi Dedektörler
Üretim Kapasitesi ve Avantajları
- Yılda 6 milyon kendi geliştirdiği kızılötesi dedektör
- 30.000 m² yarı iletken üretim tesisi
- 20.000 m² temiz oda alanı
Sıkça Sorulan Sorular
1. Uzamsal Çözünürlük
Termal görüntünün netliğinin bir göstergesi olarak hedefin uzaysal şeklini çözme yeteneğini gösterir ve genellikle mrad (miliradyan) cinsinden ifade edilir.
Uzamsal çözünürlük, sensör tarafından çözülebilen en küçük nesnenin veya sensörün anlık görüş alanı (IFOV) için görüntülenen zemin alanının bir ölçüsüdür. IFOV, bireysel tespit elemanının boyutundan (d) ve merceğin odak uzunluğundan (f) etkilenir. Bu iFOV = d / f'dir.
Belirli bir mesafe için uzaysal çözünürlük değeri ne kadar küçük olursa, hedef o kadar küçük ve daha zengin ayrıntılar görülebilir. Belirli bir hedef için, uzaysal çözünürlük değeri ne kadar küçükse, o kadar uzun menzil tespit edilecektir.
