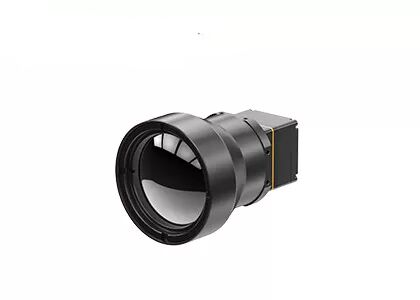

LWIR Clear Termal Görüntüleme Modülü 12μM Piksel Boyutu, tipik NETD ile
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | TWIN612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,8 W |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | <40mK | Kare oranı | 25Hz/30Hz |
| Vurgulamak | LWIR Şeffaf Termal Görüntüleme Modülü,NETD 40mk Termal Görüntüleme Modülü,12uM Piksel Boyutlu Termal Modül |
||
Ürün Açıklaması
Dış Mekanlar için 640x512 12μm Kızılötesi Dedektörlere Sahip LWIR Termal Görüntüleme Modülü
Ürün Açıklaması
TWIN612 termal modülü, SensorMicro tarafından geliştirilen yeni bir üründür. 640×512/12µm seramik paketli soğutmasız kızılötesi dedektör entegre eder. Tipik NETD＜40mk ile TWIN612 termal modülü daha net, keskin ve daha detaylı bir görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, akıcı termal görüntü ve doğru sıcaklık ölçümü sağlar.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir. Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu ile TWIN612 termal modülü daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, metal paketlemeye benzer ve olgun bir kızılötesi dedektör paketleme teknolojisidir. Metal paketlemeye kıyasla, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır. Böylece, TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
Ana Özellikler
- Mini Boyut: 25,4mm×25,4mm×35mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- Tipik Güç Tüketimi 0,8W kadar düşük
Ürün Özellikleri
| Model | TWIN612/R |
| IR Dedektör Performansı | |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ＜40mK |
| Görüntü İşleme | |
| Kare Hızı | 25Hz/30Hz |
| Başlangıç Süresi | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | YUV/BT.656/LVDS/USB2.0 |
| Görüntü Ekranı | Toplam 11 (Beyaz Sıcak/Lava/Demir Gökkuşağı/Su/Sıcak Demir/Tıbbi/Kutup/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
| Görüntü Algoritması | NUC/3D/2D/DRC/EE |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 50pin_HRS |
| İletişim Arayüzü | RS232/USB2.0 |
| Besleme Gerilimi | 4~5.5V |
| Tipik Güç Tüketimi | 0,8W |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklık Aralığı | -10℃~50℃ |
| Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃ |
| Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±%2'den büyük |
| SDK | Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
| Fiziksel Özellikler | |
| Boyut (mm) | 25,4×25,4×35 (Lensiz) |
| Ağırlık | 25g (Lensiz) |
| Çevresel Uyarlanabilirlik | |
| Çalışma Sıcaklığı | -40℃～+70℃ |
| Depolama Sıcaklığı | -45℃～+85℃ |
| Nem | %5~%95, yoğuşmasız |
| Titreşim | 5.35grms, 3 Eksen |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
| Optik | |
| İsteğe Bağlı Lens | Sabit Atermal: 13mm |
Endüstriyel Uygulamalar
TWIN612/R termal görüntüleme modülü, Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarında uygulanır
Avantajlarımız
SSS
1. Algılama
Algılama şu şekilde tanımlanır: görüş alanında bir hedef bulunursa, hedefin görüntüsü kritik boyut yönünde 1,5 pikselden fazla olmalıdır
2. Tanıma
Tanıma şu şekilde tanımlanır: hedef, hedefin bir araba, kamyon veya kişi olup olmadığını belirlemek için sınıflandırılabilir, bu da hedefin görüntüsünün kritik boyut yönünde 6 pikselden fazla olması gerektiği anlamına gelir
3. Kimlik Tespiti
Tanımanın tanımı, hedefin modelinin ve diğer özelliklerinin ayırt edilebilmesidir. Örneğin, düşman ve biz arasında ayrım yapmak için, hedefin görüntüsü kritik boyut yönünde 12 pikselden fazla olmalıdır
