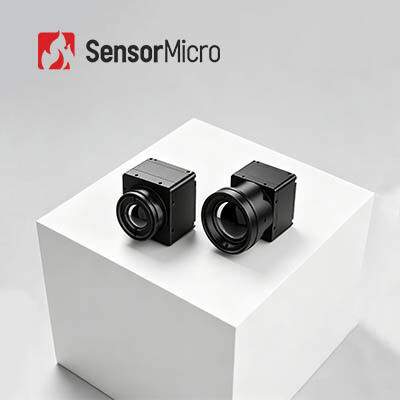

Düşük 0,65W güç tüketimi için 640x512 çözünürlük ve 12μm piksel pitch ile LWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤25mK/F1.0/25°C | Kare Hızı | 25Hz/30Hz/50Hz |
| Vurgulamak | Dış Mekan LWIR Termal Görüntüleme Modülü,Dedektörler LWIR Termal Görüntüleme Modülü,640x512 Dedektörler Termal Modülü |
||
Ürün Açıklaması

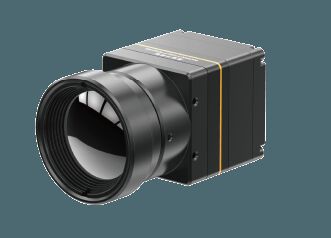

Dış Mekanlar için 640x512 12μm Kızılötesi Dedektörlü LWIR Termal Görüntüleme Modülü
Ürüne Genel Bakış
COIN612G2 termal görüntüleme modülü, 640×512/12μm levha düzeyinde paketleme soğutmasız kızılötesi dedektörü entegre eder. Tipik NETD ≤25mK ile bu modül daha net, daha keskin ve daha ayrıntılı termal görüntüleme performansı sunar.
Kompakt bir tasarıma, hafif yapıya ve 0,65 W kadar düşük güç tüketimine sahip COIN612G2 termal kamera modülü, termal görüntüleri üstün ayrıntı ve netlikle sunmak için gelişmiş görüntü algoritmalarından yararlanır.
Plaka seviyesinde paketleme işlemi, olgun kızılötesi dedektör paketleme teknolojisini temsil eder. Geleneksel metal ambalajla karşılaştırıldığında bu yaklaşım, dedektör hacmini ve ağırlığını önemli ölçüde azaltarak COIN612G2'yi katı boyut, ağırlık ve güç tüketimi gereksinimleri olan uygulamalar için ideal hale getirir.
Ana Özellikler
Kapsamlı İşlevsellik, Uygun Maliyetli Çözüm
- NETD ≤25mK'ye sahip, yüksek performanslı, uygun maliyetli ApexCore levha düzeyinde kızılötesi dedektörle geliştirildi
- Gelişmiş görüntü kalitesi için ana akım FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştirir
Kompakt Yapı, Hafif Tasarım
- Boyutlar: 25,4×25,4×15,7 mm
- Ağırlık: 15±1g, Güç tüketimi ≤0,65W
Çok Yönlü Yapılandırma, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla lens seçeneği mevcuttur
- USB 2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerini çıkarır
Ürün Özellikleri
| Modeli | COIN612G2 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤25mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4×25,4×15,7 |
| Çıplak Çekirdek Ağırlığı(g) | 15±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklama Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN612G2 termal görüntüleme modülü Güvenlik İzleme, Endüstriyel Vizyon, Dış Mekan Gözlem, Yangınla Mücadele ve Kurtarma, ADAS, Makine Vizyonu ve ilgili alanlarda uygulanır.
Ürün Grubumuz
- Yüksek hassasiyet ve mükemmel performans
- Kızılötesi endüstrisinde dünya lideri teknoloji
- Çeşitli kızılötesi dedektörler mevcuttur - farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörleri
- Hızlı teslimatı sağlamak için toplu üretim - yıllık milyonlarca dedektöre kadar üretim kapasitesine sahip üç üretim hattı
Sıkça Sorulan Sorular
1. Kısa Dalga Kızılötesi Vs. Orta ve Uzun Dalga Kızılötesi
Kısa dalga kızılötesi, insan görüşüne benzer görüntülerle gelişmiş görüş sağlar ve denizde hedef tanımlama (gemi isimleri) ve güvenlik izleme (yüz tanıma) gibi uygulamalarda avantajlar sunar. Termal görüntülemeye göre önemli bir avantaj, ön camlardan görüntü alabilme yeteneğidir.
Uzun dalga ve orta dalga kızılötesi termal görüntüleme, oda sıcaklığında sahnelerin yaydığı termal radyasyonu kullanır. Bu pasif görüntüleme teknolojisi, harici ışık kaynakları olmadan çalışarak gizlilik özellikleri sağlar. Hedefler ve çevreleri arasındaki sıcaklık farkı görüntüleme, yüksek kontrast, uzun hareket mesafeleri ve bitki örtüsüne nüfuz etme yeteneği sunarak çevre koruması, izinsiz giriş alarmları, avcılık ve dış mekan uygulamaları için idealdir.
