Kişisel Gece Görüşü için LWIR Soğutmasız 640x512 12μM Termal Görüntüleme Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | 12uM LWIR Termal Modülü,Gece Görüşü LWIR Termal Modülü,Soğutulmamış Termal Görüntüleme Modülü 12uM |

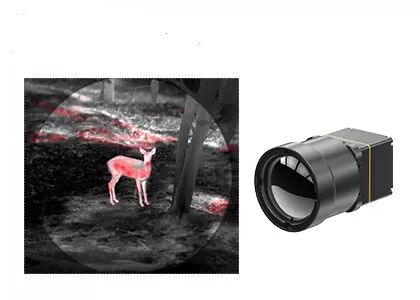

Kişisel Gece Görüşü için LWIR Soğutmasız 640x512 12μM Termal Görüntüleme Modülü
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, keskin ve ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntüyü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Termal modül nedir?
Termal modül, hem kızılötesi dedektörü hem de dedektörden gelen sinyalleri işlemek için gereken ilgili elektronik aksamı içeren bir cihazdır.Bir termal modülün amacı, termal görüntüleme uygulamaları için eksiksiz, entegre bir çözüm sağlamaktır.
Bir termal modül tipik olarak bir termal görüntüleme sensörü, bir görüntü işleme çipi ve bir lens, bir deklanşör ve bir veri aktarım arabirimi gibi diğer bileşenleri içerir.Termal görüntüleme sensörü, istenen hassasiyet seviyesine bağlı olarak soğutmasız veya soğutmalı bir kızılötesi detektör olabilir.Görüntü işleme çipi, gürültü azaltma ve görüntü geliştirme gibi çeşitli görüntü işleme işlevlerini yerine getirir ve sıcaklık ölçümü gibi ek özellikler sağlayabilir.
Termal modüller genellikle tıbbi teşhis, endüstriyel denetim ve güvenlik sistemleri gibi yüksek kaliteli termal görüntülemenin gerekli olduğu uygulamalarda kullanılır.El tipi termal kameralar, dronlar için termal görüntüleme modülleri ve entegre otomotiv gece görüş sistemleri gibi çeşitli cihazlara entegre edilebilirler.
Termal modüller, entegre bir çözüm sunarak, termal görüntüleme ürünlerinin geliştirilmesi ve üretilmesi sürecini basitleştirebilir ve performanslarını ve güvenilirliklerini artırabilir.
