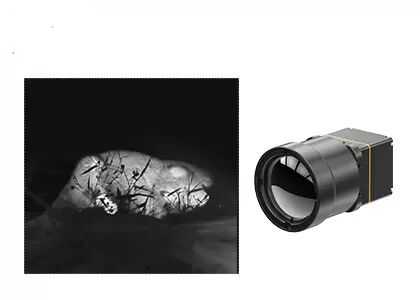

Gelişmiş Görünürlük için Soğutmasız Kızılötesi Kamera Çekirdeği 640x512/12µM

Soğutulmamış Kızılötesi Kamera çekirdeği - Geliştirilmiş Görünürlük için 640x512/12μm

TWIN612 termal modülü, SensorMicro tarafından geliştirilen yeni bir gelişim ürünüdür.TWIN612 termal modülü daha net, daha net ve daha ayrıntılı bir görüntü.

Sıcaklık ölçüm aralığı -20 °C ~ 150 °C / 0 ~ 550 °C, ± 2 °C veya ± 2% doğruluk ve 30 Hz'ye kadar kare hızı ile termal modül pürüzsüz termal görüntü ve doğru sıcaklık ölçümü sağlar.

TWIN612 termal modülü, kompakt tasarım, hafif ağırlık yapısı ve 0.8w kadar düşük bir güç tüketiminin avantajlarına sahiptir. Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu ile,TWIN612 termal modülü daha istikrarlı görüntüler ve doğru sıcaklık sunar.

Seramik ambalajlama süreci, olgun bir kızılötesi algılayıcı ambalajlama teknolojisi olan metal ambalajlamaya benzer.Paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalır.Böylece, TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda sıkı gereksinimleri olan endüstrilerde uygulanabilir.

- Mini Boyut: 25.4 mm × 25.4 mm × 35 mm
- Hafif Ağırlık: 25 gram
- Tipik NETD < 40mk
- Keskin, net termal görüntüleme
- Tipik güç tüketimi 0.8W kadar düşük


TWIN612/R termal görüntüleme modülü, termografi, güvenlik izleme, UAV yararlı yükleri, robotlar, akıllı donanım, ADAS, yangın söndürme ve kurtarma alanlarında uygulanmaktadır


1Termal modül nasıl çalışır?

Bir termal modül tipik olarak şöyle çalışır:

1) Kızılötesi algılama: Termal modül, kızılötesi aralığında elektromanyetik radyasyonu algılayabilen bir kızılötesi algılayıcı içerir.

2) Optik: Kızılötesi radyasyon, bir lens veya bir dizi ayna içerebilecek optik bir sistem aracılığıyla dedektöre odaklanır.

3) Sinyal Amplifikasyonu: Algılanan sinyal, termal modülün içindeki elektronikler tarafından güçlendirilir ve sayısallaştırılır.

4) Görüntü İşleme: Dijitalleştirilmiş sinyal daha sonra bir termal görüntü üretmek için işlenir. Bu süreç gürültü azaltma, kontrast artırma ve renk haritası dahil olmak üzere birkaç aşamayı içerir.Görüntü işleme sıcaklık ölçümü gibi ek özellikler dahil edilebilir.

5) Görüntüleme: Termal görüntü daha sonra bir ekranda, termal modülün içinde veya harici bir cihazda görüntülenir.
