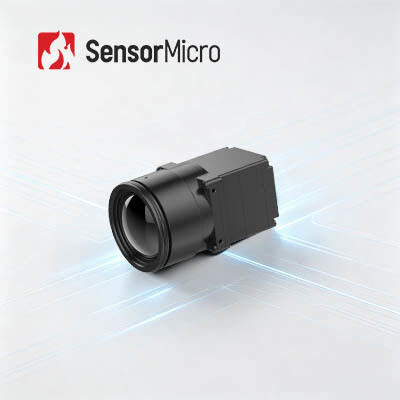

Hızlı entegrasyon için 1280x1024 çözünürlüğü ve 12μm piksel pitch ile LWIR Soğutulmamış Kızılötesi Kamera Çekirdek
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Kare Hızı | 30 Hz |
|---|---|---|---|
| Güç Tüketimi | 1.0W | Spektral Aralık | 8~14μm |
| Piksel Aralığı | 12μm | NETD | ≤40mK/F1.0/25°C |
| Vurgulamak | LWIR Kızılötesi Kamera Çekirdeği,Soğutmasız Kızılötesi Kamera Çekirdeği 640x512,12uM LWIR Kamera Çekirdeği |
||
Ürün Açıklaması
Hızlı Entegrasyon için LWIR Soğutmasız Kızılötesi Kamera Çekirdeği 1280x1024/12μm
Ürüne Genel Bakış
Özel bir OEM/ODM termal görüntüleme çekirdek modülü olarak COIN1212 kızılötesi kamera çekirdeği, olgun 1280x1024 yüksek çözünürlüklü 12μm levha düzeyinde dedektörü ve entegre sinyal işleme ve görüntüleme algoritma sistemlerini benimser. DVP ve BT.1120 gibi zengin genişletilebilir arayüzlere sahiptir, özelleştirilebilir RAW/YUV veri çıkışını ve standart seri iletişim protokollerini destekler ve tüm optik lens serileriyle uyumludur. İstikrarlı görüntüleme performansı, hızlı erişim noktası tepkisi ve ultra düşük entegrasyon zorluğuyla, çeşitli terminal cihazlarına ve sistem platformlarına sorunsuz bir şekilde yerleştirilebilir ve akıllı ekipmanlar, endüstriyel izleme ve bilimsel araştırma araçları için temel termal görüntüleme bileşenlerine hizmet eder.
Ana Özellikler
- Yüksek Tanımlı Görüntüleme, Hassas Tespit:1280×1024/12μm megapiksel çözünürlük, geniş görüş alanı ve uzun menzilli HD görüntüleme sağlar. Yakın mesafeden gözlem sırasında hedefin ince ayrıntılarını net bir şekilde yakalar.
- Tam Özellikli ve Uygun Maliyetli:Endüstri lideri geniş formatlı levha düzeyinde kızılötesi dedektörle üretilmiştir. Görüntü netliğini ve görsel kaliteyi artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir.
- Hızlı Entegrasyon, Hızlandırılmış Geliştirme:DVP ve BT.1120 dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler. RAW/YUV görüntü verilerini seri bağlantı noktası kontrolüyle çıkarır.
Ürün Özellikleri
| Modeli | COIN1212 |
|---|---|
| IR Dedektör Göstergeleri |
Hassas Malzeme:VOx Çözünürlük:1280×1024 Piksel Boyutu:12μm Spektral Tepki:8μm ~ 14μm Tipik NETD:≤40mK/F1.0/25°C |
| Görüntü İşleme |
Dijital Kare Hızı:30 Hz Başlatma Süresi:6'lı Analog Video:/ Dijital Video:HAM/YUV422 Görüntü Algoritması:Düzensizlik Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Bastırma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar Geliştirme (EE) Görüntü Ekranı:10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | ICC Yazılımı:Modül Kontrolü ve Video Ekranı |
| Elektrik |
Standart Harici Arayüz:50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) Uzatma Kartı:USB3.0 İletişim Arayüzü:TTL-232 Dijital Video Arayüzü:DVP16/BT.1120/MIPI Besleme Gerilimi:4.5~5.5V Tipik Güç Tüketimi:1.0W |
| Mekanik |
Çıplak Çekirdek Boyutu (mm):14mm/19mm/25mm: 25,4mm×25,4mm×19,3mm; 35mm/50mm/100m: 35,4mm×35,4mm×17,8mm Çıplak Çekirdek Ağırlığı(g):14 mm/19 mm/25 mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g |
| Çevresel Uyumluluk |
Çalışma Sıcaklığı:-40°C~+70°C Depolama Sıcaklığı:-45°~+85° Nem:%5~%95, yoğunlaşmayan Titreşim:5,35grms, Rastgele Titreşim, 3 eksenli Darbe:Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez Sertifika:ROHS2.0/REACH |
| Optik Lens |
Optik Lens:Sabit Odaklı Atermal: 14mm/19mm/25mm/35mm/50mm/100mm Koruma Seviyesi:IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN1212 termal görüntüleme modülü, Temel Altyapı İzleme, Üst Düzey Üretim, Endüstriyel Denetim, Bilimsel Araştırma vb. alanlarda uygulanır.
Ürün Grubumuz
- Kızılötesi sektöründe dünya lideri teknolojiyle yüksek hassasiyet ve mükemmel performans
- Farklı formatlarda ve piksel boyutlarında soğutmasız ve soğutmalı IR dedektörleri de dahil olmak üzere çeşitli kızılötesi dedektörler mevcuttur
- Üç üretim hattı ve milyonlarca dedektöre kadar yıllık üretim kapasitesi ile hızlı teslimatı sağlayacak hacimli üretim
Sıkça Sorulan Sorular
Termal modüllerin uygulamaları nelerdir?
Termal modüllerin çeşitli alanlarda geniş bir uygulama yelpazesi vardır. Yaygın uygulamalardan bazıları şunlardır:
- Tıbbi Görüntüleme:Meme kanseri ve derin ven trombozu gibi kan akışını etkileyen durumların teşhisinde kullanılır.
- Endüstriyel Muayene:Makinelerin izlenmesi, kalite kontrol ve kestirimci bakım için kullanılır.
- Bina Teşhisi:Binalardaki enerji kayıplarını, nem problemlerini ve elektrik arızalarını tespit ve teşhis etmek için kullanılır.
- İtfaiye:İtfaiyecilerin duman ve toz altındaki sıcak noktaları ve yangın kaynaklarını bulmasına ve tanımlamasına yardımcı olur.
- Kanun Yaptırımı:Düşük ışıklı ortamlarda gelişmiş görünürlük gerektiren gözetleme ve arama kurtarma görevlerinde kullanılır.
- Otomotiv:Yaya tespiti ve nesne tespiti gibi Gelişmiş Sürücü Destek Sistemleri (ADAS) uygulamalarında kullanılır.
- Güvenlik/Gözetim:Davetsiz misafirlere ve şüpheli faaliyetlere karşı binaları, sınırları ve çevreyi izlemek için kullanılır.
Termal modüllerin spesifik uygulaması onların hassasiyetine, çözünürlüğüne, spektral aralığına ve sıcaklık ölçümü ve görüntü işleme yetenekleri gibi diğer özelliklerine bağlıdır.
