30~180mm Zoom Lensli 1280x1024 12μm HD Termal Kamera Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 25/30 Hz |
| Besleme gerilimi | 4.5-5.5V | Tipik Güç Tüketimi | 1W |
| Vurgulamak | 1280x1024 Yüksek Çözünürlüklü Termal Kamera Modülü,220g Yüksek Çözünürlüklü Termal Kamera Modülü |
||
Ürün Açıklaması

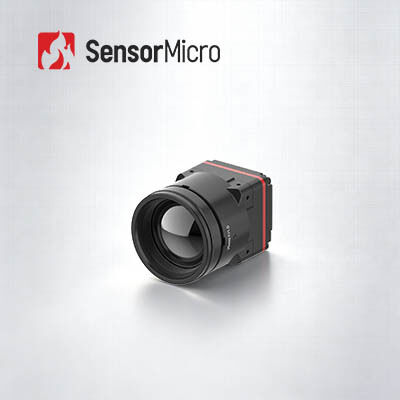

Taşınabilir Cihazlar için 1280x1024/8μm HD Termal Kamera Modülü
Ürün Genel Görünümü
Yüksek entegrasyonlu iTL1208 8μm megapixel kızılötesi kamera çekirdeği ile termal sistem geliştirmesini basitleştirin, evrensel uyumluluk ve hızlı dağıtım için tasarlandı.Bu kompakt termal çekirdek, kaliteli germanyumsuz chalcogenide optikleri aracılığıyla birden fazla lens seçeneğini destekliyor, çeşitli endüstriyel ve sivil ısı görüntüleme uygulama ihtiyaçlarına uyarlanır.
Standart MIPI CSI görüntü çıkış arayüzü ile donatılmış, farklı sistem geliştirme gereksinimlerine uyacak şekilde esnek RAW ve YUV çift veri çıkışı sağlar.entegrasyon zorluğunu ve döngüsünü büyük ölçüde azaltmakUltra minyatür 22.6×22.6×34.5mm boyutlarına ve 35.7±2g hafif ağırlıklı tasarımına rağmen iTL1208, tam 1280×1024 megapixel çözünürlüğü ve yüksek çözünürlüklü termal görüntüleme yeteneğini koruyor.Entegre mobil ve el cihazları için uzun süreli istikrarlı çalışmayı sağlayan 1W düşük güç tüketimi.
Ana Özellikleri
- 8 μm Megapixel Çaprazlama:ApexCore 1280 × 1024 / 8 μm süper kızılötesi dedektörü tarafından desteklenen dünyanın ilk 8 μm megapixel termal kamera çekirdeği, ultra kompakt entegrasyonla yüksek çözünürlüğü dengeler.
- Gelişmiş SWaP Performansı:Ölçüleri sadece 22.6×22.6×34.5 mm, ağırlığı 35.7±2g (12 mm lens dahil) ve sadece 1W tüketir, megapixel termal görüntüleme için boyut bariyerini kırar.
- Germaniumsuz optik, hızlı entegrasyon:Çeşitli uygulama gereksinimleri için birden fazla lens seçeneği ile germanyumsuz chalcogenide optik. Sistemi entegre etmeyi basitleştirmek için RAW ve YUV veri çıkışı ile MIPI CSI görüntü çıkışı arayüzü.
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Detektörleri Göstericileri |
Duyarlı malzeme:VOx Karar:1280×1024 Piksel Boyutu:8 μm Spektral tepki:8μm ~ 14μm Tipik NETD:≤ 30mK |
| Görüntü İşleme |
Dijital kare hızı:25/30Hz Başlama saati:≤6s Dijital Video:RAW/YUV Görüntü Algoritması:NUC/3DNR/DNS/DRC/EE Resim gösterimi:10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli |
Standart Dış Arayüz:34Pin_Connector Arayüzü: BP04SD-34-0065-R0 İletişim arayüzü:TTL-232/I2C Dijital Video Arayüzü:MIPI-CSI Besleme voltajı:4.5-5.5V Tipik güç tüketimi:1W |
| Mekanik |
Boyut (düşünce dahil): 5 mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) 10 mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) 12 mm lensle: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm) 17mm lensle: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) Ağırlık (düşünce dahil): 85.5±4.5g (5mm lensli) 70.5±3.6g (10mm lensle) 35.7±2g (12mm lensle) 40.7±2.1g (17mm lensle) 71.0±3.6g (25mm lensle) 110±5.5g (35mm lensle) |
| Çevreye Uyumluluk |
Çalışma sıcaklığı:-40°C~+70°C Depolama sıcaklığı:-45°C~+85°C Nem:5% ~ 95%, yoğunlaşmayan titreşim:5.35 gram, rastgele titreşim, 3 eksen. Etkisi:Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü Sertifika:RoHS2.0/REACH Optik lens:Sabit odağa odaklama: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangınları, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha fazlasında yaygın olarak kullanılmaktadır.
Standart Hizmet
- Tam belgelendirme:Ürün kılavuzları, kurulum kılavuzları ve sorunsuz uygulama için seçim referansları.
- Gelişim ve Test Yardımları:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
- Gelişmiş Geliştirici Aracı:SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
- Uzaktan Teknik Destek:Hızlı yanıt ve kritik sorunların zamanında çözümü ile 24/7 destek.
- Garanti:Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyonu ve termal enerjiyi kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımını gösteren görünür kızılötesi termal görüntülere dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon yeteneğine ve kızılötesi yansıma gücüne sahiptir.
Kızılötesi görüntüleme ne için kullanılabilir?
Kızılötesi görüntüleme uygulamaları arasında gece görüşü, arama ve kurtarma, yıkıcı olmayan test, salgın önleme, termografi, güvenlik ve izleme, yangın söndürme,ve diğer birçok endüstriyel ve ticari kullanım.
Termal görüntüleme modülü nedir?
Bir ısı görüntüleme modülü tipik olarak kızılötesi dedektör, kızılötesi lens ve yazılım ve algoritma gömülü donanım elektronikten oluşur.Bir ısı görüntüleme cihazının minimum işlevsel birimini temsil eder., daha büyük sistemlere entegrasyon için tasarlanmıştır.
