Akıllı Ev için Mikro Kızılötesi Termal Kamera Çekirdeği 120x90 17μm

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası TIMO120
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 120x90 Piksel aralığı 17μm
Spektral aralık 8~14μm Sıcaklık aralığı -20℃~+120℃ (Özelleştirilebilir)
NETD ≤60mK Boy 8.5x8.5x9.16mm
Vurgulamak

120x90 Termal Kamera Çekirdeği

,

Mikro Kızılötesi Termal Kamera Çekirdeği

,

Akıllı Ev Termal Kamera Çekirdeği

Mesaj bırakın
Ürün Açıklaması

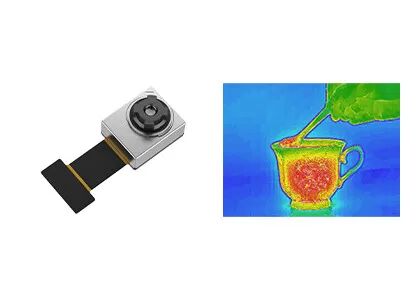

TIMO120 Termal Kamera Modülü



Akıllı Ev, Akıllı Bina için 120x90 / 17μm Mikro Kızılötesi Termal Kamera Çekirdeği



Ürün Açıklaması



TIMO120 kızılötesi termal modül, 120x90 / 17μm gofret seviye paketi (WLP) kızılötesi dedektörü entegre eder ve optimize edilmiş boyut, ağırlık, güç, maliyet (SWaP-C) uygulamalarına yöneliktir.Süper minyatür yapısı, maliyet, boyut ve ağırlık konusunda katı gereksinimleri olan çeşitli akıllı cihazlara, termal görüntüleyicilere veya mobil terminallere kolayca entegre edilebilir.



Geleneksel sıcaklık ölçüm araçlarıyla karşılaştırıldığında, TIMO120 IR sensör modülü, salgın önleme sırasında yaygın termopil dizilerinden daha yüksek hassasiyete sahiptir.Ayrıca gofret seviyesinde paketleme kullanarak, TIMO120 termal sensör kamera modülü, maliyet, boyut ve ağırlık konusunda katı gereksinimler gerektiren kızılötesi görüntüleme uygulamalarında daha uygun maliyetlidir.



WLP teknolojisi sayesinde TIMO serisi soğutmasız termal modül tüketici elektroniği gibi gelişmekte olan pazarlarda tercih edilmektedir.TIMO termal görüntüleme modülünün daha fazla terminal ürüne entegre edilmesi ve müşterilerin ikincil geliştirme sürelerinin kısaltılması daha kolaydır.



Ana Özellikler



- 8.5x8.5x9.16mm'de minimum boyut

- -20℃~+120℃ arası sıcaklık aralığı

- Kolay entegrasyon

- Komple SDK geliştirme kiti

- 9mW kadar düşük güç tasarımı



Ürün Özellikleri



modeli TIMO-120
IR Dedektör Performansı
Çözünürlük 120x90
Piksel aralığı 17μm
Spektral aralık 8~14μm
NETD ≤60mK
Lens Tipi WLO
Odak modu Sabit Yakınlaştırma
HFOV 90°/50°
Alan derinliği 10 cm'den Sonsuza
Kare hızı 1~30Hz (Özelleştirilebilir)
Sıcaklık ölçümü
Sıcaklık aralığı -20°C ~ +120°C (Özelleştirilebilir)
Sıcaklık Doğruluğu Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın)
Arayüz/Kontrol
AVDD 3,6V±0,05V
VSK/VDET 4,7±0,05V
DVDD 1.8V±0.05V
Arayüz Dijital Arayüz
Güç tüketimi 45mW (Tipik Mod);9mW (Düşük Güç Modu)
Fiziksel özellikler
Boyut (mm) 12x10x5,48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (Spesifikasyonlar Geçerli Olacaktır)
Çalışma Sıcaklığı -20°C ~ +60°C
Depolama sıcaklığı -40°C ~ +85°C



Endüstriyel Uygulamalar



TIMO120 termal kamera modülü, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. birçok alanda yaygın olarak kullanılmaktadır.



Akıllı Ev için Mikro Kızılötesi Termal Kamera Çekirdeği 120x90 17μm 0



Müşterilerden Övgüler



Akıllı Ev için Mikro Kızılötesi Termal Kamera Çekirdeği 120x90 17μm 1



SSS



1. Kızılötesi termal görüntüleme nedir?

Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.



2. Kızılötesi dedektörler nasıl çalışır?

Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.



3. Soğutmasız kızılötesi dedektörün avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Grubu (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet ve benzeri avantajlara sahiptir.Soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirmeden sonra, maliyet performansı daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
