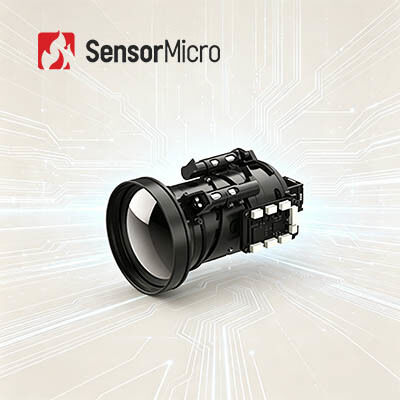

VOx Termal Kamera Modülü Soğutulmamış 640x512 Çözünürlük 12μm Pixel Pitch açık hava gözlem için
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iSE612 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 / 12μm | Tipik NETD | ≤20mK |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 50 Hz |
| Görüntü Algoritması | NUC/DRC/DNS/DDE/SFFC | Dijital Yakınlaştırma | 1X/2X/4X/8X |
| Vurgulamak | Radyometrik Termal Kamera Modülü,VOx Termal Kamera Modülü,VOx Modülü |
||
Ürün Açıklaması
VOx Termal Kamera Modülü Açık hava gözlem için soğutulmamış 640X512/12μm
Ürün Genel Görünümü
iSE612 termal kamera çekirdeği profesyonel termal görüntüleme uygulamaları için tasarlanmıştır.mükemmel görüntüleme kalitesi ve istikrarlı çalışma sağlayan kendi araştırdığı ApexCore seramik paketli dedektör çekirdeğini entegre etmekNETD≤20mK derecelendirmesi ile, hassas sıcaklık algılama ve net termal görüntü sunumunu sağlar.
Bu kompakt modül, ultra küçük bir fiziksel ayak izi ve hafif bir tasarımla özelliklidir, bu da onu alan kısıtlı tesisatlara entegre etmek için idealdir.Optimize edilmiş SWaP tasarımı, çeşitli ekipman sistemlerinde uygun montaj ve esnek düzenlemeyi sağlar.
Temel Özellikler
- Pürüzsüz, istikrarlı operasyon:Çalışma sırasında deklanşör kalibrasyonu gerekmez, geleneksel deklanşör tabanlı sistemlerde yaygın olan görüntü kekelemesini ortadan kaldırır
- Yüksek maliyet etkinliği:NETD≤20mK ile ApexCore seramik ambalaj dedektörü kullanır
- Kompakt ve hafif:Boyutları 25.4*25.4*22.7mm kadar küçük, çekirdek ağırlığı ≤26±1.5g
- Yer tasarrufu tasarımı:Esnek sistem düzeni ve entegrasyon yetenekleri
- Zengin Özellik Seti:Süper çözünürlüklü algoritmaları, resimde resim, özelleştirilebilir OSD, uyku modunu, tek tıklama kalibrasyonunu ve çeşitli Micro OLED ekranlarıyla uyumluluğu destekler
- Kolay Entegrasyon:Basit bir ikincil geliştirme için birden fazla optik lens ve uzatma bileşenleri ile uyumludur
Teknik özellikler
| Model | iSE612 | |
|---|---|---|
| IR Detektörleri Göstericileri | ||
| Hassas Malzeme | VOx | |
| Karar | 640×512 | |
| Piksel Boyutu | 12 μm | |
| Spektral Yanıt | 8μm ~ 14μm | |
| Tipik NETD |
≤20mK |
|
| Görüntü İşleme | ||
| Dijital kare hızı | 50Hz | |
| Başlama Zamanı | 6s | |
| Dijital Video | YUV420/YUV422/RGB888/RAW | |
| Resim Algoritması | NUC/DRC/DNS/DDE/SFFC | |
| Kapaksız | Desteklenen | |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı1/Gökkuşağı2/Tint/Siyah Sıcak) | |
| Resim Yönü | Yatay/ dikey/ çapraz | |
| Dijital Zoom | 1x/2x/4x/8x | |
| Ödeme Modu | Kılavuz | |
| Elektrikli | ||
| Standart Dış Arayüz | 50pin: BP040SB-50-0114-B-R0 | |
| İletişim Arayüzü | TTL-232/USB2.0 | |
| Dijital Video Arayüzü | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Uzantı Bileşenleri | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrikli arayüz | ||
| Güçlendirme Voltajı | 2.7V~5.3V | |
| Tipik Güç Tüketimi | 0.8W@50Hz@23±3°C | |
| Mekanik/Lens | ||
| Çıplak çekirdek boyutu | 25.4x25.4x22.7mm | φ36×24,3 mm |
| Çıplak çekirdek ağırlığı | 26±1,5 g | 28±1,5 g |
| Optik lens | Sabit odak atermik: 4.8/9.1/13/19mm |
|
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez | 1500g@0.4ms |
| titreşim |
5.35g, rastgele titreşim, 3 eksen. |
|
| Kapak bileşenleri | İsteğe bağlı | |
| Çevreye Uyumluluk | ||
| Çalışma sıcaklığı | -40°C~+70°C | |
| Depolama sıcaklığı | -45°C~+85°C | |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan | |
| Sertifikasyon | RoHS2.0/REACH | |
Endüstriyel Uygulamalar
iSE612 termal sensör modülü, Endüstriyel Görme, Yangın Söndürme ve Kurtarma, Güvenlik İzleme, Dış İzleme, Makine Görme, Tüketici Elektronik,ve çeşitli kızılötesi görme sistemleri.
Üretim kapasitesi
- Yüksek hassasiyet ve dünya lider kızılötesi teknolojisi ile mükemmel performans
- Farklı piksel boyutlarıyla hem soğutulmamış hem de soğutulmuş biçimlerde mevcut çeşitli kızılötesi dedektörler
- Yıllık olarak milyonlarca dedektör üretebilen üç üretim hattı ile seri üretim
Sıkça Sorulan Sorular
Soğutulmamış odak düzlemi dizi mikrobolometre nasıl çalışır?
Kızılötesi ışınlı ısı etkisinin prensibini kullanarak, soğutulmamış kızılötesi dedektör kızılötesi radyasyon enerjisini kızılötesi emici malzemelerle ısı enerjisine dönüştürür.Duyarlı malzemenin sıcaklığını arttırmakBu, tasarlanmış dönüşüm mekanizmaları ile nesne tespitini sağlayan elektrik veya görünür ışık sinyallerine dönüştüren fiziksel parametreler değişikliğine neden olur.
Soğutulmamış kızılötesi dedektörün avantajı nedir?
Soğutulmamış kızılötesi odak düzlemi dedektörleri, Entegre Dewar Soğutucu Montajı (IDCA) cihazları gerektirmeden oda sıcaklığında çalışır.düşük güç tüketimi, küçük boyut, hafif ağırlık, uzun ömür ve düşük maliyet. Duyarlılık soğutulmuş dedektörlerle eşleşmeyebilirken, maliyet-performans oranları yıllar boyunca önemli ölçüde daha iyi hale geldi.daha geniş uygulama fırsatları sunar.
