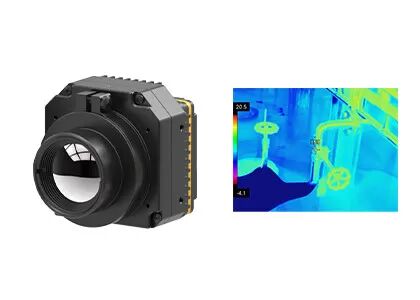

PLUG-R Serisi Kızılötesi Kamera Çekirdek Soğutmasız Termal Kamera Modülü 400x300 / 17μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 400x300 / 17μm | Sıcaklık Ölçüm Aralığı | -20℃~550℃ |
---|---|---|---|
NETD | <30mK | Spektral aralık | 8~14μm |
Boy | 44,5x44.5x33.6mm | Ağırlık | ≤77g |
Vurgulamak | 400x300 Kızılötesi Kamera Çekirdeği,Soğutmasız Termal Kamera Modülü,17μm Kızılötesi Kamera Çekirdeği |
GST PLUG-R Serisi 400x300 / 17μm Soğutmasız Termal Görüntüleme Kamerası Kızılötesi Kamera için Çekirdeği
PLUG417R, Global Sensör Teknolojisi (GST) tarafından geliştirilen PLUG-R serisi soğutmasız termal IR kamera modüllerinden biridir.400x300 / 17μm soğutmasız kızılötesi dedektör, tam seri optik bileşenler, profesyonel sinyal işleme devresi ve görüntü işleme algoritmasından oluşur.
PLUG417R, endüstriyel termal görüntüleme ve sıcaklık ölçümü alanında uygulanan bir tür soğutmasız kızılötesi termal görüntüleme modülüdür.Sıcaklık aralığı özelleştirilebilir, endüstriyel termografinin özel gereksinimlerini karşılayabilir ve -20℃~550℃ sıcaklık ölçüm aralığı ile net bir termal görüntü sunabilir.
PLUG417R termal modülü, kızılötesi termal görüntüleme teknolojisine ihtiyaç duyan ve termografi, elektrik gücü denetimi, makine görüşü, yapı denetimi, petrokimya vb. alanlarında uygulanan birçok terminal ürününe entegre edilebilir.
- Dedektör Çözünürlüğü: 400x300 / 17μm
- Dedektör Malzemesi: Vanadyum Oksit
- NETD<30mk, Yüksek Hassasiyet
- Kare Hızı: 25Hz/30Hz/50Hz/60Hz
- Boyut: 44.5x44.5x36.6
- Ağırlık: ≤77g
modeli | PLUG417R |
IR Dedektör Performansı | |
Çözünürlük | 400x300 |
Piksel aralığı | 17μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz/50Hz/60Hz |
Başlama zamanı | <15s |
Analog Video | PAL/NTSC |
Dijital video | RAW/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Kamera Bağlantısı |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4,5~6V |
Sıcaklık ölçümü | |
Çalışma Sıcaklık Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±2% (Maksimum Değeri Alın) |
SDK | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44.5x36.6 |
Ağırlık | ≤77g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
PLUG417R kızılötesi modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenlik ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, UAV Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Soğutmasız odak düzlemi dizisi mikrobolometresi nasıl çalışır?
Kızılötesi radyan termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi radyasyon enerjisini kızılötesi absorpsiyon malzemesi ile ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar.Daha sonra, hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin algılanmasını gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüşür.
2. Soğutmasız kızılötesi dedektörün avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Grubu (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet ve benzeri avantajlara sahiptir.Soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirmeden sonra, maliyet performansı daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
