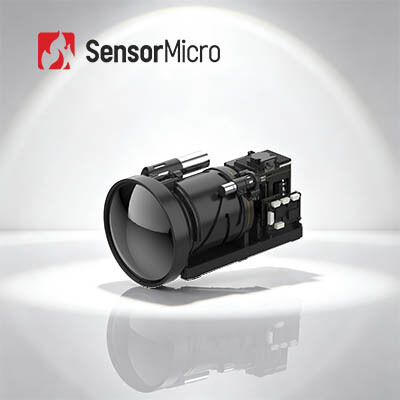

640×512 Çözünürlük 15µm Piksel Boyutu Kompakt Tasarımlı SICAK MWIR Termal Görüntüleme Modülü

  • 640×512 Resolution 15μm Pixel Size HOT MWIR Thermal Imaging Module with Compact Design
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC615HMG
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm NETD 20mK(F4)
Spektral Aralık 3.7μm±0.2μm ∙4.8μm±0.2μm Kare Hızı 50Hz (F4) / 30Hz (F5.5)
Boyut 71×55×84mm Ağırlık ≤350g
Vurgulamak

RS058 Termal Kamera Çekirdeği

,

680g Soğutmalı Kızılötesi Dedektör Entegrasyonu

,

640x512 Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
640*512/15μm Geniş Formatlı HOT MWIR Termal Görüntüleme Modülü
Ürüne Genel Bakış

GAVIN GC615HMG kızılötesi kamera çekirdeği, 640*512/15μm HOT MWIR soğutmalı kızılötesi dedektörü yeni nesil görüntü işleme algoritmalarıyla entegre eder. HOT teknolojisi yalnızca yüksek kaliteli ve istikrarlı görüntüleme sağlamakla kalmaz, aynı zamanda kompakt boyut, hafif tasarım ve düşük güç tüketimi sağlayarak çok yönlü uygulamalar için optimize edilmiş SWaP performansı sunar. Çoklu dijital video arayüzleri arasındaki geniş uyumluluğu ve kolay ikincil geliştirme özelliğiyle, el cihazları, mobil yükler ve uzun süreli izleme için uygundur; çeşitli kızılötesi entegrasyon senaryolarında kompakt boyut, enerji verimliliği ve uzun menzilli algılamaya yönelik sıkı gereksinimleri karşılar.

Ana Özellikler
  • Yaygın FPA, Net Görüntüleme
    • Mükemmel çok yönlülük sunan 640*512/15μm geniş formatlı HOT MWIR soğutmalı kızılötesi dedektör temel alınarak geliştirildi
    • DRC, 2D/3D gürültü azaltma ve kenar geliştirme (EE) dahil olmak üzere yeni nesil görüntü işleme algoritmalarıyla donatılarak daha net görüntüler sunar
  • HOT Teknolojisinde Lider SWaP Optimizasyonu
    • Soğutma süresi ≤ 3 dakika 30 saniye olan 150K'ya kadar yüksek sıcaklıkta çalışmayı destekler
    • Kompakt boyut: 71*55*84 mm, ağırlık: 350g, güç tüketimi: 7W
  • Zengin Arayüzler, Kolay Entegrasyon
    • CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber optik arayüzlerini destekler
    • Esnek RAW/YUV görüntü çıkışı
Ürün Özellikleri
Modeli GAVIN GC615HMG
Performans
Çözünürlük 640*512
Piksel Boyutu 15μm
Kriyo soğutucu RS058
Spektral Tepki 3,7μm±0,2μm~4,8μm±0,2μm
IR Dedektörü NETD(23°C) 20mK(F4)
Görüntü İşleme
Kare Hızı 50Hz (F4) / 30Hz (F5.5)
Dijital Yakınlaştırma 1* ila 8* sürekli dijital yakınlaştırma
Görüntü Yönü Yatay/Dikey/Çapraz Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Elektrik
Analog Video PAL/NTSC
Dijital Video Standart: DVP/LVDS/USB2.0
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek modlu Optik Fiber/Çok modlu Optik Fiber
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 12V±1V
Sabit Güç Tüketimi(23°C) ≤7W
Soğutma Süresi(23°C) ≤3dk30s
Boyut(mm) 71*55*84
Ağırlık(g) ≤350
Çalışma Sıcaklığı -40°C~+71°C
Optik Lens
Lens Seçenekleri Sabit odaklama: 25mm/F2
Sürekli yakınlaştırma: 18~275 mm/F5,5 110~1100 mm/F5,5 15~300 mm/F4 23~450 mm/F4
Endüstriyel Uygulamalar

GAVIN GC615HMG termal görüntüleme modülü, NDT, Çevresel İzleme, Uzun Menzilli Gözetleme, Bilimsel Araştırma vb. gibi birçok alanda yaygın olarak kullanılmaktadır.

Ürün Grubumuz
  • Yüksek hassasiyet ve mükemmel performans
  • Kızılötesi endüstrisinde dünya lideri teknoloji
  • Çeşitli kızılötesi dedektörler mevcuttur - farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörleri
  • Hızlı teslimatı sağlamak için toplu üretim - yıllık milyonlarca dedektöre kadar üretim kapasitesine sahip üç üretim hattı
Sıkça Sorulan Sorular
  • Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
    Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür. Görüntü kalitesi yüksek değilse 120x90, 256x192, 400x300 gibi çözünürlüğü düşük kızılötesi dedektörü tercih edebilirsiniz. Uzaktan izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 yüksek çözünürlüklü kızılötesi dedektörü tercih edebilirsiniz.
  • Termal görüntüleme için doğru sahte renk nasıl seçilir?
    - Gri beyaz, küçük sıcaklık farkı olan hedef için daha uygundur
    - Sorunlu noktaların bulunması gereken sahne için kırmızı ve mavi daha uygundur
    - Demir kırmızısı enerji sektörünün standart renk paletidir
    Not: Hangi paleti seçerseniz seçin termal sıcaklık hiçbir şekilde değişmeyecektir.
  • Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
    - Standart lens uygun mesafedeki normal hedefleri karşılayabilir
    - Telefoto lens için nispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur.
    - Yakın mesafedeki nesnelerin daha fazla ayrıntısını görmek için geniş açılı mercek daha iyidir
    - Makro lens, çip devresi gibi yakın mesafedeki çok küçük hedefleri görmek içindir
