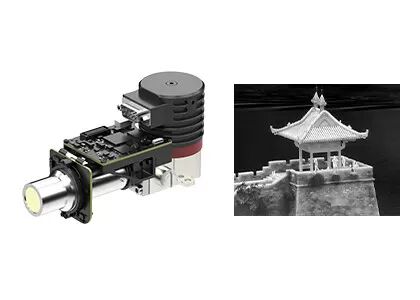

RS058 T2SL Termal Kamera Çekirdeği 640x512 15μm Soğutmalı Kızılötesi Dedektör Entegrasyonu
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS615L |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| Spektral Aralık | 7,7~9,5μm (LW) | Kare Hızı | 1~160Hz Ayarlanabilir |
| Boyut | 148x58,5x71 mm | Ağırlık | ≤680g |
| Vurgulamak | RS058 Termal Kamera Çekirdeği,680g Soğutmalı Kızılötesi Dedektör Entegrasyonu,640x512 Termal Kamera Çekirdeği |
||
Ürün Açıklaması
640x512 / 15μm RS058 T2SL LWIR Soğutulmuş Kızılötesi Detektör Entegrasyonu için Hızlandırıcı
Ürün Tanımı
EYAS serisi soğutulmuş AD modülleri, soğutulmuş IR dedektörlerinden analog sinyali dijital bir video akışı çıkışına dönüştürmek için ön güçlendirici fonksiyonuna sahiptir.Farklı çözünürlük biçimleri ve farklı dalga bantları ile mevcuttur. EYAS615L, 640x512 / 15μm T2SL LWIR kızılötesi dedektörü ve RS058 kriyo soğutucusu entegre olan EYAS ailesinin bir üyesidir.
EYAS615L AD modülü, hızlı hareket eden nesneler üzerinde gözlem gerektiren uygulamalar için idealdir.Yakınlık panosu EYAS615L ile birlikte gelir ve OEM müşterileri için kızılötesi dedektörler üzerinde hızlı kabul testi yapmak için bir hızlandırıcı yapar, soğutulmuş kızılötesi dedektörlere dayalı modüllerin ve tam ürünlerin hızlı ikincil gelişimine başlamak ve gelişim süresini kısaltmak.
Ana Özellikleri
- Geliştirilmesi ve entegre edilmesi kolay
- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü
- Entegre yapısı, boyutları dedektörle uyumludur.
- 5V Tek güç kaynağı
- Hızlı hareket eden hedefi yakalama yeteneği
Ürün Özellikleri
| Model | EYAS615L |
| IR Detektör Performansı | |
| Karar | 640x512 |
| Pixel Pitch | 15 μm |
| Kriyo soğutucu | RS058 |
| Spektral Aralık | 7.7μm~9.5μm LW |
| Soğutma süresi (25°C) | ≤5,5 dakikalık |
| Optimal NETD (20°C) | ≤ 25mK |
| Çalışma Modu | |
| Çerçeve Hızı | 1 ~ 160Hz Düzenlenebilir |
| Çalışma Modu | Hızlı çekim; ITR & Interlace Binning Integration Modu; Windows Modu; Anti-Blooming |
| Elektriksel Özellik | |
| Standart Dış Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: Çıktı 16 bit Çiğ Veri |
| Dış Sinkronizasyon | CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon |
| İletişim | Cameralink Serial Port: TFG+/-, TC+/-; 9600bps |
| Güç kaynağı | 1 kanal görüntüleme paneli: 5V 1 kanallı kriyo soğutucu: 24V |
| Sabit Güç Tüketimi | 9W |
| Boyut (mm) | 148×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| titreşim büyüklüğü | Titreme: GJB Araçlı Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez |
Endüstriyel Uygulamalar
EYAS615L termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılıyor.
Ürün Dizimiz
Yüksek duyarlılık ve mükemmel performans
Kızılötesi endüstrisinde dünya lider teknolojisi
Çeşitli kızılötesi dedektörleri mevcuttur
Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
Hızlı teslimatı sağlamak için seri üretim
Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.
Sık Sorulan Sorular
1Doğru kızılötesi dedektör çözünürlüğünü nasıl seçebilirim?
Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür.Düşük çözünürlüklü kızılötesi dedektörü seçebilirsinizUzaktan izleme gibi özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024'lük yüksek çözünürlüklü kızılötesi dedektörü seçebilirsiniz.
2Termal görüntüleme için doğru sahte rengi nasıl seçebilirim?
- Beyaz gri, küçük sıcaklık farkı olan hedef için daha uygundur.
- Kırmızı ve mavi, problem noktalarının bulunması gereken sahne için daha uygundur.
- Demir kırmızı enerji endüstrisinin standart renk paletidir.
Not: hangi paleti seçerseniz seçin, termal sıcaklık hiç değişmeyecek.
3Uygun bir kızılötesi termal kamera lensini nasıl seçebilirim?
- Standart lens uygun mesafeden normal hedeflere ulaşabilir.
- Teleobjektif için, nispeten küçük ve uzun mesafeden bakılması gereken hedefler için uygundur
- Yakın mesafeden nesneleri daha ayrıntılı görmek için geniş açılı lens daha iyidir.
- Makro lens, çip devresi gibi çok küçük hedefleri yakın mesafeden görmek için.
