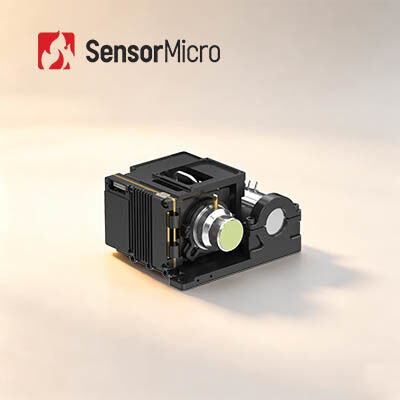

Yüksek Duyarlılık 1024×768 Çözünürlük 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | GAVIN GC1010HMG |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1024×768 | Piksel Aralığı | 10um |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | Spektral Aralık | 3,7~4,8μm MW |
| Kompakt Boyut | 87×94×54,5 mm | Ağırlık | ≤460g |
| Vurgulamak | 640x512 Termal Kamera Çekirdeği,RS058 Termal Kamera Çekirdeği,900g Soğutmalı Kamera Modülü |
||
Ürün Açıklaması
Yüksek Duyarlılıklı Termik Kamera Çekirdek Soğutulmuş Kamera Modülü 1024×768 / 10μm
Ürün Genel Görünümü
GAVIN GC1010HMG kızılötesi kamera çekirdeği, GAVIN GC615HMG'ye kıyasla daha büyük bir dizi ve daha küçük pikseller sunan 1024×768/10μm HOT MWIR soğutulmuş kızılötesi dedektörü birleştirir.Daha net ve detaylı görüntüler elde etmek içinYeni nesil görüntü işleme algoritmaları ile birleştirildiğinde, istikrarlı, yüksek kaliteli görüntüler sunarken, HOT teknolojisi daha küçük ve hafif tasarımla bir sonraki seviye SWaP optimizasyonlarını sağlar.ve düşük güç tüketimi.
Termal görüntüleme modüllerinin önde gelen üreticisi olarak, müşterilerimize çok çeşitli olgun entegrasyon çözümleri sunuyoruz.Bu onların ikincil geliştirme yapmak ve bağımsız araştırma ve geliştirme zamanlarını azaltmak için uygun.
Ana Özellikleri
- Daha büyük FPA ve daha küçük piksel boyutu ile üstün kalite
- Açık görüntüler ve geniş görüş alanı sağlayan, 1024×768/10μm büyük formatlı HOT MWIR soğutulmuş kızılötesi dedektöre dayanarak geliştirilmiştir.
- DRC, 2D / 3D gürültü azaltma ve üstün görüntü kalitesi için EE kenar geliştirme de dahil olmak üzere yeni nesil görüntü işleme algoritmaları ile donatılmıştır
- Daha küçük 10μm piksel boyutu daha yüksek mekansal çözünürlük ve daha iyi sinyal-gürültü oranı sağlar
- SWaP Optimizasyonu HOT Teknolojisi ile Önderlik Ediyor
- 150K yüksek sıcaklıkta çalışmayı destekler, soğutma süresi ≤ 4 dakikadır
- Kompakt boyut: 87×94×54.5mm, hafif: 460g
- Zengin Arayüzler, Kolay Entegrasyon
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optik arayüzlerini destekler
- Esnek RAW/YUV görüntü çıkışı
Ürün Özellikleri
| Model | GAVIN GC1010HMG HOT MWIR Soğutulmuş Kızılötesi Kamera çekirdeği |
| Karar | 1024×768 |
| Piksel Boyutu | 10 μm |
| Spektral Yanıt | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR dedektörü NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Çerçeve Hızı | 50Hz |
| Dijital Zoom | 1 x ila 8 x sürekli dijital zoom |
| Resim Yönü | Yatay/ dikey/ çapraz olarak çevir |
| Resim Algoritması | DRC, 2D / 3D görüntü gürültü azaltma, EE |
| Analog Video | PAL/NTSC |
| Dijital Video | Standart: DVP/LVDS/USB2.0 Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek modlu optik fiber/çok modlu optik fiber |
| Dış Sinkronizasyon | Standart: LV-TTL Seçenek: RS422/LVDS |
| İletişim | Standart: USB2.0/LV-TTL Seçenek: RS422 / CAN / USB3.0 / GigE |
| Güç kaynağı | 12V±1V |
| Sürekli güç tüketimi ((23°C) | ≤8W |
| Soğutma süresi ((23°C) | ≤4 dakikalık |
| Boyut ((mm) | 87x94x54.5 |
| Ağırlık ((g) | ≤460 |
| Çalışma sıcaklığı | -40°C~+71°C |
| Lens Seçenekleri | Sabit odaklama: 25mm/F2 |
Endüstriyel Uygulamalar
GAVIN GC1010HMG termal kızılötesi kamera modülü, NDT, Çevre İzleme, Uzun Menzilli İzleme, Bilimsel Araştırma vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Bizim Avantajlarımız
- Yüksek duyarlılık ve mükemmel performans
- Kızılötesi endüstrisinde dünya lider teknolojisi
- Çeşitli kızılötesi dedektörleri mevcuttur
- Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
- Hızlı teslimatı sağlamak için seri üretim
- Yıllık üretim kapasitesi milyonlarca detektöre kadar olan üç üretim hattı
Sıkça Sorulan Sorular
1Kızılötesi dedektör / termal görüntü sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP nedir?
WLP, wafer düzeyi paketine atıfta bulunur. Tek bir kızılötesi sensörü yapmak için tüm MEMS waferine doğrudan yüksek vakum ambalajını tamamlama, daha sonra yazma ve kesme işlemidir.Metal paketle birlikte, seramik paket, soğutulmamış kızılötesi dedektörlerin 3 ana paket formatlarıdır.
3WLP'nin avantajı nedir?
WLP IR dedektörleri, tüketici elektroniği pazarına kızılötesi teknolojisinin uygulanmasında minyatürleşme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Gelişmekte olan pazarlarda daha fazla yeni uygulamaları teşvik etmek için şimdi çeşitli WLP kızılötesi modül çözümleri sunuyoruz..
